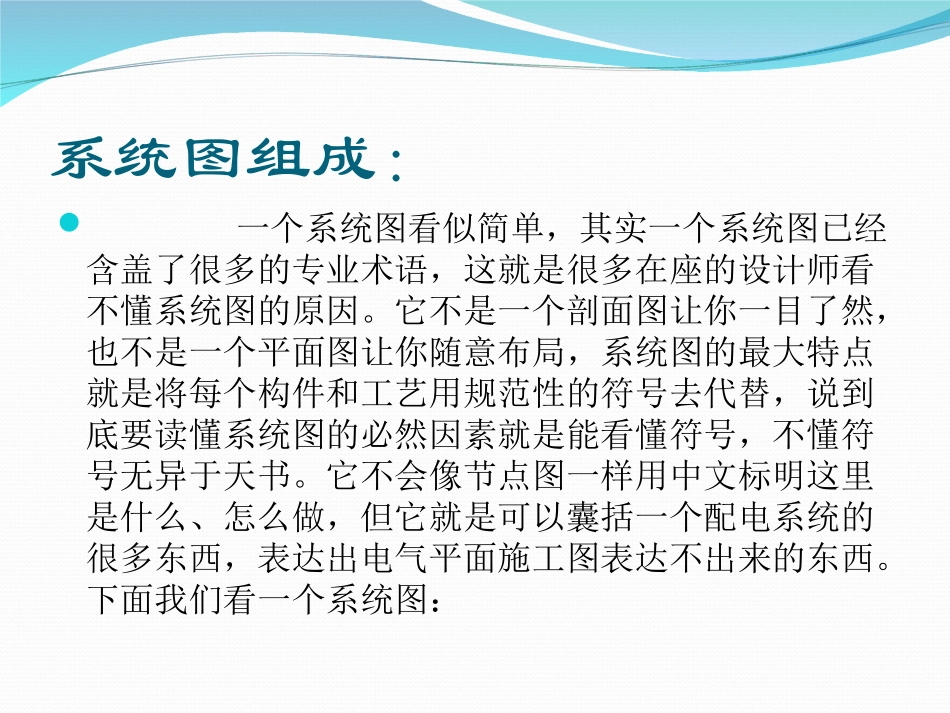

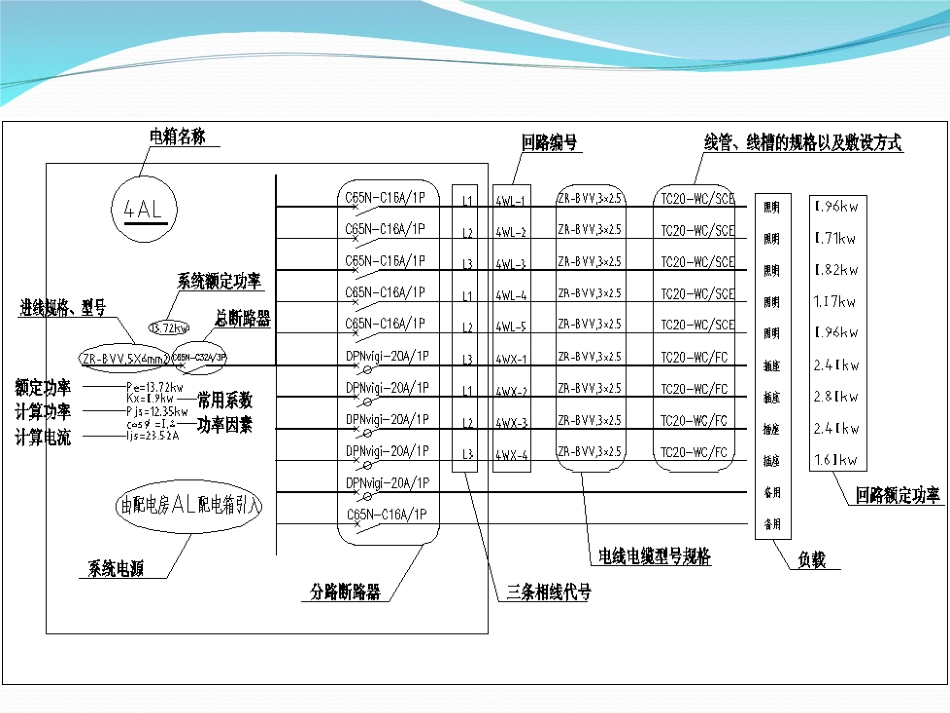

讲解人：陈华四QQ：560227272017.8.2系统图组成：一个系统图看似简单，其实一个系统图已经含盖了很多的专业术语，这就是很多在座的设计师看不懂系统图的原因。它不是一个剖面图让你一目了然，也不是一个平面图让你随意布局，系统图的最大特点就是将每个构件和工艺用规范性的符号去代替，说到底要读懂系统图的必然因素就是能看懂符号，不懂符号无异于天书。它不会像节点图一样用中文标明这里是什么、怎么做，但它就是可以囊括一个配电系统的很多东西，表达出电气平面施工图表达不出来的东西。下面我们看一个系统图：系统分析：先从后面说起：1.回路额定功率：指在同一回路中所有负载（用电设备）的额定功率的总和，这个回路的额定功率设计师通过了解负载的功率和设计回来得出来的，对预算没有直接联系。2.线管、线槽的规格以及敷设方式：常用管线有镀锌电线管（TC）、聚氯乙烯硬质管（PC）、塑料线槽（PR）、镀锌线槽（SR）；常用敷设方式有吊顶内敷设（SCE）、墙内暗敷设（WC）、地板内暗敷设（FC）、沿天棚面或顶板面敷设（CE）、沿墙面敷设（WE）。不同的敷设方式影响工程量和人工，例如墙内暗敷设（WC）需开槽，开槽需要开槽费。例：上面系统图的TC20-WC/SCE指穿内径为20的镀锌电线管沿墙内暗敷设和吊顶内敷设。实体图片：镀锌电线管镀锌电线槽暗敷设在地面顶板内敷设吊顶内敷设暗敷设在墙面聚氯乙烯硬质管3.电线电缆规格、型号：常用的电线电缆有ZR-BV、ZR-BVV、NH-VV、NH-YJV。ZR-BV是指阻燃型铜芯聚氯乙烯绝缘线，ZR-BVV是指阻燃型铜芯聚氯乙烯绝缘聚氯乙烯护套线,NH-VV是指耐火型铜芯聚氯乙烯绝燃聚氯乙烯护套电力电缆，电压等级1~6KV；YJV是指铜芯交联聚氯乙烯绝燃聚氯乙烯护套电力电缆，电压等级6~500KV。例：上面系统图中ZR-BVV,3X2.5中的3表示导线根数，2.5表示一根导线的截面积，我们就读成：3根截面积为2.5mm²的阻燃型铜芯聚氯乙烯绝燃聚氯乙烯护套线。电线电缆常用标称截面mm²规格：1,1.5,2.5,4,6,10,16,25,35,50，70，95,120，150，185……10mm²以下人工成本0.3-0.6元，10-150mm²人工成本1.5-25不等。电缆、电线图例：BVV电线BV电线电缆4.回路编号：回路编号是设计师为了区分每一个线路赋予每一个线路的名称（代号），它并没有实体性的东西。很多设计师习惯性用n1,n2,n3……表示，但是通常一个比较大的工程中都会有2个以上的配电箱，如果都用n1,n2,n3……表示线路容易被混淆或者在平面图中分不清线路；一般不同负载的线路有不同的代号表示，例如照明线路用‘WL’表示，插座线路用‘WX’表示，电力线路用‘WP’表示，应急照明线路用‘WE/WEL’，混合型线路一般用‘WL’表示；有时在一个配电系统中设计师都用‘WL’表示，用阿拉伯数字分级区分，例如：1WL、1WL1、1WL1-1、1WL1-1-1，这样整个系统的回路有且只有一个代号了。5.三相线代号：三相电源由3条相线L1L2L3和1条中性线N组成。其中中性线N和地线PE不在系统图上表现出来，如果回路是三相电源则用L1L2L3表示，如果回路是单相电源，而配电箱是三相电源进来的则该回路用L1/L2/L3区分开来，若电箱进来的单相电源则不写。三相线代号在系统图的设计作用是维持三相电源的三相平衡。6.分路断路器：通俗地说，断路器就是用于切断电流的设备；主要用于对电路出现短路电流的保护，当电路出现短路时立即断开电路。系统图中表示普通断路器，表示漏电短路器。请看下图剖析：断路器设计通则：照明回路一般用额度电流16A或10A的断路器，即使回路的额度电流只有2A，因为低于10A的断路器越小越贵；凡回路的负载是空调或者是其他的电机都使用D型电路器；凡插座回路都用漏电断路器。63A以下的断路器人工成本为5-25；超过63A的断路器一般使用塑壳断路器，人工成本50元以内。断路器额度电流规格：1A,2A,4A,6A,10A,16A,20A,25A,32A,40A,50A,63A,80A,100A,125A,160A,200A,225A,250A,315A,350A,400A……培训目的：1.系统图识图；2.提升电气工程初步设计能力；3.了解电气工程基本架构原件，准确造价；注意：本次培训没有具体成本报价，未来将成本报价编制在服务器上，如需报价的同事可以参考服务器上的报价
