机械制图标注规范VIP免费

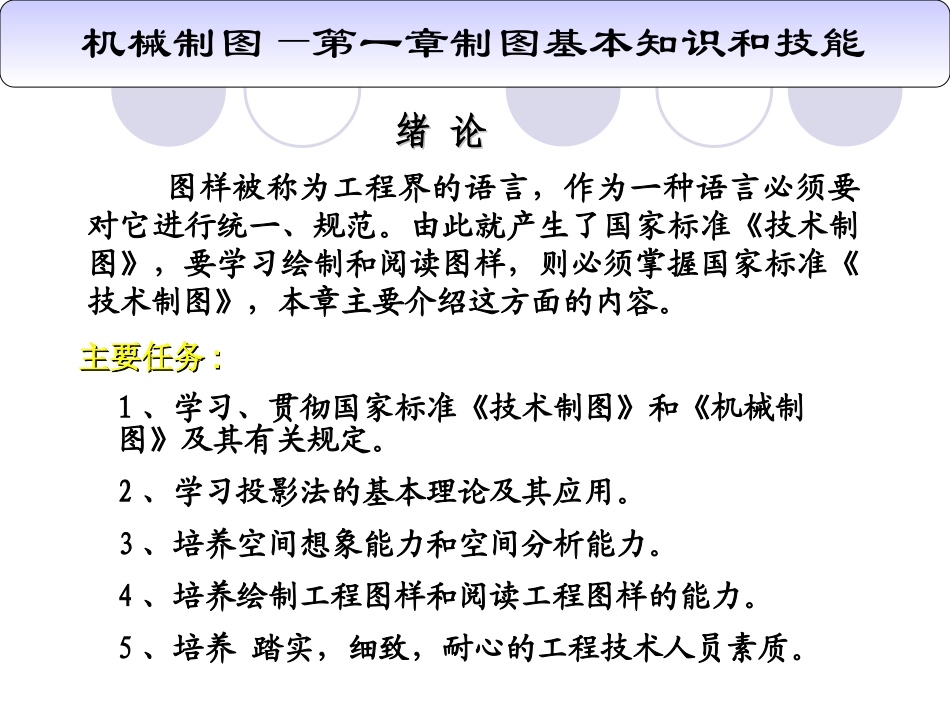

机械制图标注规范_第1页
1/86

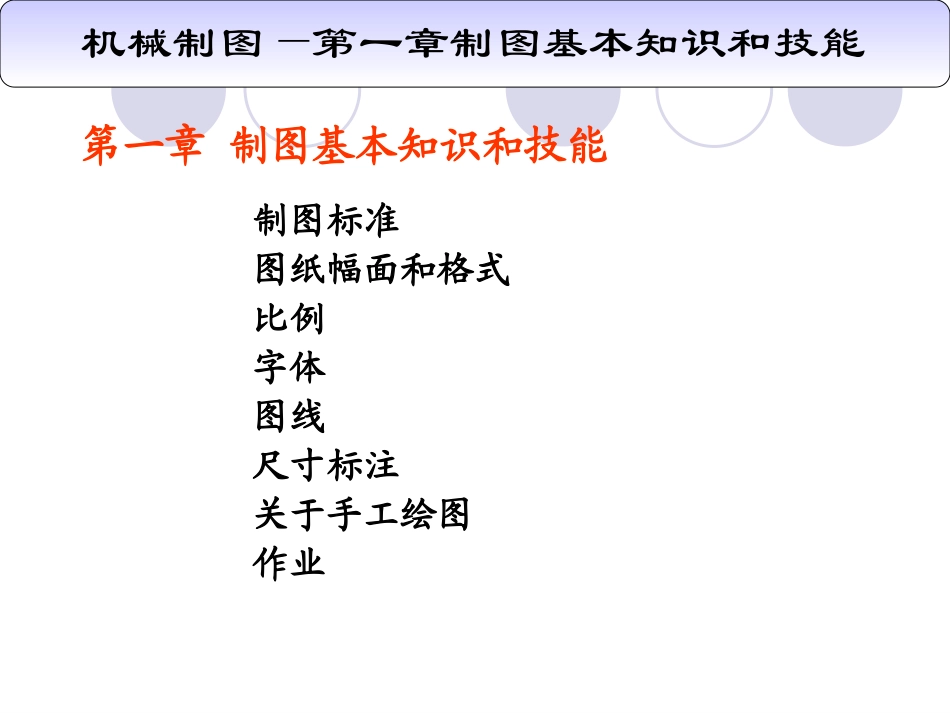

机械制图标注规范_第2页
2/86

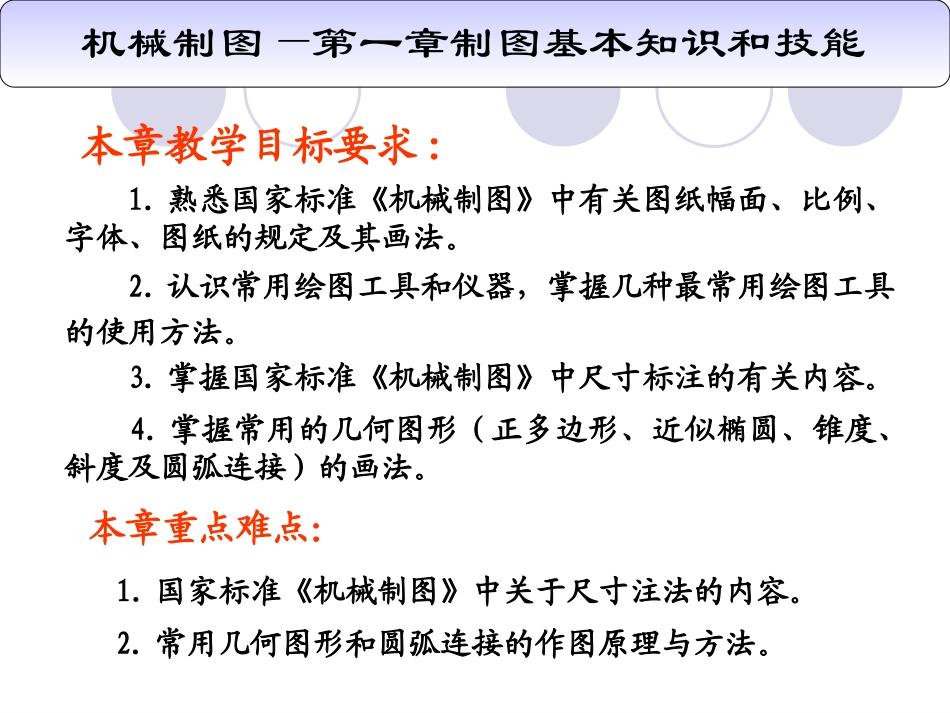

机械制图标注规范_第3页
3/86
机械制图—第一章制图基本知识和技能图样被称为工程界的语言,作为一种语言必须要对它进行统一、规范。由此就产生了国家标准《技术制图》,要学习绘制和阅读图样,则必须掌握国家标准《技术制图》,本章主要介绍这方面的内容。绪论绪论1、学习、贯彻国家标准《技术制图》和《机械制图》及其有关规定。2、学习投影法的基本理论及其应用。3、培养空间想象能力和空间分析能力。4、培养绘制工程图样和阅读工程图样的能力。5、培养踏实,细致,耐心的工程技术人员素质。主要任务主要任务::机械制图—第一章制图基本知识和技能第一章制图基本知识和技能制图标准图纸幅面和格式比例字体图线尺寸标注关于手工绘图作业机械制图—第一章制图基本知识和技能4.掌握常用的几何图形(正多边形、近似椭圆、锥度、斜度及圆弧连接)的画法。1.熟悉国家标准《机械制图》中有关图纸幅面、比例、字体、图纸的规定及其画法。2.认识常用绘图工具和仪器,掌握几种最常用绘图工具的使用方法。3.掌握国家标准《机械制图》中尺寸标注的有关内容。本章重点难点:1.国家标准《机械制图》中关于尺寸注法的内容。2.常用几何图形和圆弧连接的作图原理与方法。本章教学目标要求:机械制图—第一章制图基本知识和技能1.1.1.图纸幅面及格式1.1.2.比例1.1.3.字体1.1.4.图线1.1.5.尺寸标注1.1国家标准《技术制图》、《机械制图》的基本规定本节主要介绍国家标准《技术制图》和《机械制图》的基本内容。每一个工程技术人员都应该树立标准化的概念,自觉贯彻执行国家标准。国家标准代号“GB”机械制图—第一章制图基本知识和技能为了便于图纸的装订和保存,国家标准对图纸幅面作了统一的规定。必要时允许加长。1.1.1.图纸幅面及格式1.图纸幅面和格式机械制图—第一章制图基本知识和技能图纸幅面大小有:A0、A1、A2、A3、A4五种。幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297a25c105e2010表1-1图纸幅面机械制图—第一章制图基本知识和技能accc横装标题栏accc竖装标题栏2.格式:装订格式(横装、竖装两种),非装订格式。机械制图—第一章制图基本知识和技能纸边界线细实线图框线粗实线对中符号(粗实线)伸入图框内5mm机械制图—第一章制图基本知识和技能纸边界线图框线机械制图—第一章制图基本知识和技能标题栏用来填写零部件名称、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。每张图纸的右下角都应有标题栏。标题栏的方向一般为看图的方向。3.标题栏机械制图—第一章制图基本知识和技能在正规的图纸上,标题栏的格式和尺寸应按GB10609.1-89的规定绘制,如下图所示。(1)国家标准规定的标题栏机械制图—第一章制图基本知识和技能学校的制图作业一般使用下图所示的简易标题栏。(2)学校用简易标题栏3.标题栏(GB/T10609.1—89(校名)审核(日期)材料比例班级制图(日期)(学号)(图名)(图号)成绩机械制图—第一章制图基本知识和技能1.1.2.比例1.比例的定义及比例系列类型:三种等比1:1,缩小比1:n,放大比n:1定义:图样尺寸与实际机件尺寸之比。机械制图—第一章制图基本知识和技能比例系列表种类比例系列一比例系列二原值比例1:1放大比例2:15:11×10n:12×10n:15×10n:12.5:14:12.5×10n:14×10n:1缩小比例1:21:51:101:2×10n1:5×10n1:1×10n1:1.51:2.51:31:41:61:1.5×10n1:2.5×10n1:3×10n1:4×10n1:6×10n机械制图—第一章制图基本知识和技能•(1)为了在图样上直接获得实际机件大小的真实概念,应尽量采用1:1的比例绘图。(2)如不宜采用1:1的比例时,可选择放大或缩小的比例。但标注尺寸一定要注写实际尺寸。(3)应优先选用“比例系列一”中的比例。2.比例的标注方法机械制图—第一章制图基本知识和技能1.1.3.字体图样中除了用视图表示机件的结构形状外,还要用文字和数字说明机件的技术要求和大小。国家标准对图样中的汉字、拉丁字母、希腊字母、阿拉伯数字、罗马数字的形式作了规定。图样上所注写的汉字、数字、字母必须做到:字体工整、笔划清楚、间隔均匀、排列整齐。这样要求的目的是使图样清晰,文字准确,便于识读,便于交流,给生产和科研带来方便。1.字体的一般...
