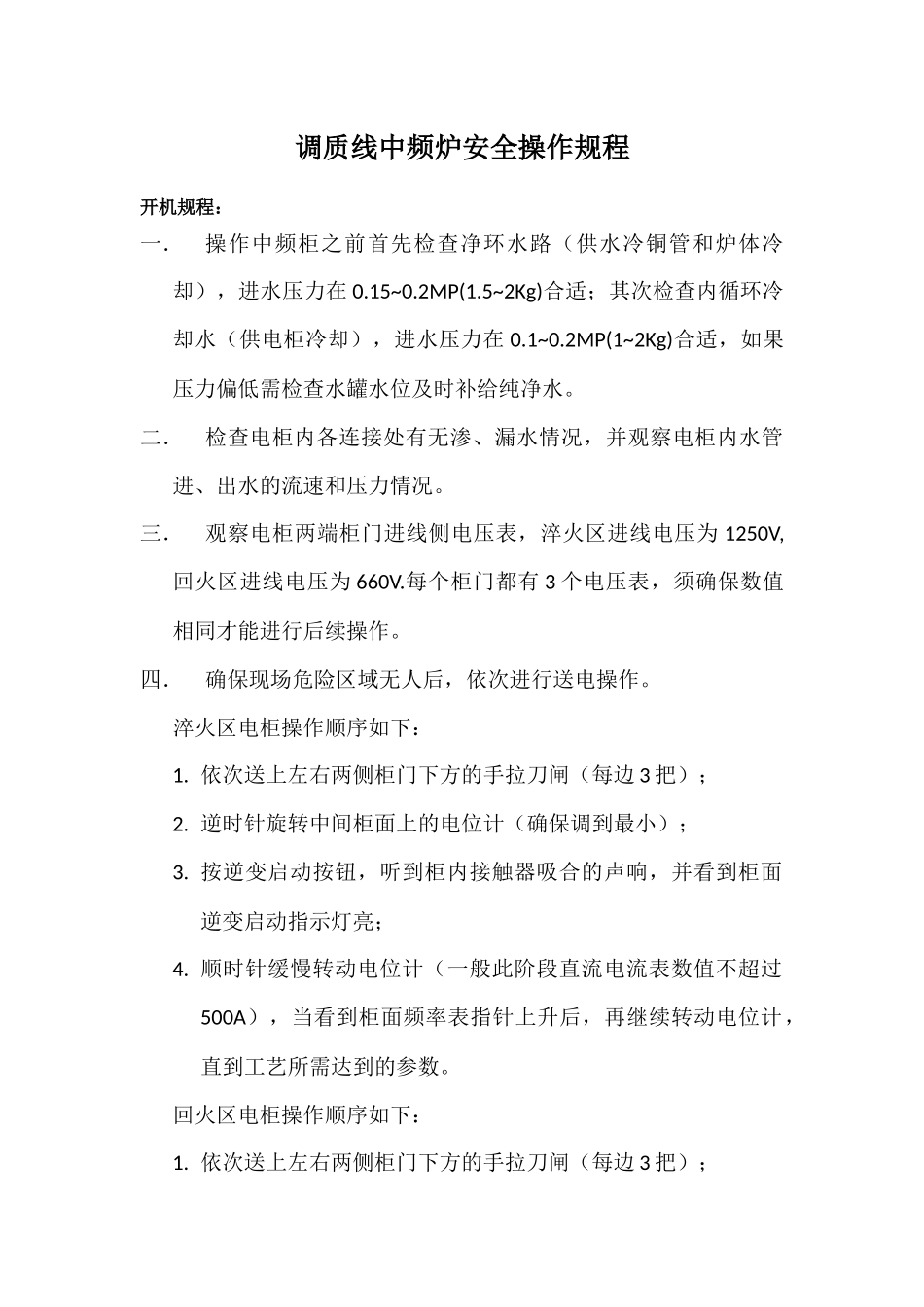

调质线中频炉安全操作规程开机规程：一．操作中频柜之前首先检查净环水路（供水冷铜管和炉体冷却），进水压力在0.15~0.2MP(1.5~2Kg)合适；其次检查内循环冷却水（供电柜冷却），进水压力在0.1~0.2MP(1~2Kg)合适，如果压力偏低需检查水罐水位及时补给纯净水。二．检查电柜内各连接处有无渗、漏水情况，并观察电柜内水管进、出水的流速和压力情况。三．观察电柜两端柜门进线侧电压表，淬火区进线电压为1250V,回火区进线电压为660V.每个柜门都有3个电压表，须确保数值相同才能进行后续操作。四．确保现场危险区域无人后，依次进行送电操作。淬火区电柜操作顺序如下：1.依次送上左右两侧柜门下方的手拉刀闸（每边3把）；2.逆时针旋转中间柜面上的电位计（确保调到最小）；3.按逆变启动按钮，听到柜内接触器吸合的声响，并看到柜面逆变启动指示灯亮；4.顺时针缓慢转动电位计（一般此阶段直流电流表数值不超过500A），当看到柜面频率表指针上升后，再继续转动电位计，直到工艺所需达到的参数。回火区电柜操作顺序如下：1.依次送上左右两侧柜门下方的手拉刀闸（每边3把）；2.按下进线侧柜门的储能按钮，当内部主断路器的储能声响结束以后（大概4秒）按下主断路器合闸按钮（可以听到合闸声）。左右两侧柜子操作相同。3、4步骤同淬火区短期停机（人员不需要进入危险作业区工作，并且离下次开机间隔很短）规程：一．首先将中间柜门的电位计逆时针调节到最小；二．按下中频停止按钮并看到中频停止指示灯亮。安全停机（人员需进入危险作业区工作，或者离下次开机间隔较长）规程：一．首先将中间柜门的电位计逆时针调节到最小二．按下中频停止按钮并看到中频停止指示灯亮；三．淬火区直接拉下两进线侧柜门的所有刀闸；回火区先按下主断路器分断按钮（看到分断指示灯亮），再拉下两侧所有刀闸；四．按需要关闭各区的内外冷却水泵。特别注意：1.如需进入左右侧进线柜内工作（检修），需通知相关电气人员分断进线端电源；2.在中频电源开启后禁止人员进入危险作业区；3.如遇到紧急情况（如异常响动、火花、烟雾等）需停止中频电源，必须严格按照安全停机步骤，严禁带负荷直接拉下进线刀闸；中频炉操作规程一、中频炉开机前检查：每次开机前应检查水路、电路。确认所有水管均通水畅通并检查电路有无螺丝松动等异常情况。二、中频炉开机：接通中频电源柜电源。按控制电源开，控制电源指示灯亮，合上主回路开关，再按逆变起动，直流电压表应显示负电压。然后慢慢将功率给定电位器旋大，同时观察电表，直流电压表指示增大。1．当直流电压过零后，中频电压、直流电压、有功功率三只表同时增大，并听到中频声响表示起动成功。可将有功给定位器旋大到所需功率。2．当直流电压过零后，中频电压、直流电流、有功功率三只表不同进上升并听不到正常的中频声响则表示起动不成功，应将电位器旋至最小后重新启动。三、中频炉复位：如设备运行过程中出现过流、过压，则门板上故障指示灯亮。应将电位器旋至最小，按“逆变停止”故障指示灯亮，再按“逆变起动“，然后重新起动。四、关机：将电位器旋至最小，按“逆变停止“然后分开主回路开关，再按”控制电源关“。如设备不再使用，应切断中频电源柜的电源。五、设备运行过程中应该经常检量出水是否畅通，如发现出水过小或断水时应立即关机，排除故障后重新开机。六、定期在关机后检查中频柜内及电容架上的铜排连接螺有无松动的情况，如有松动应将其拧紧。由于两台中频炉分别由两台变硬度器供电，且由于电炉有共特性，故使漏电保护且投运不上，使用不当将导致人身触电伤亡与设备损坏事故。1．严禁私拉乱接。2．严禁将杂物寄放进电柜、箱内。3．上炉台工作必须穿戴上防护用品。4．检查电炉必须关闭电源，并挂警示牌，另须有两人以上监护，检修完毕先清理工具，巡视通电设备周围确实无人后方可合闸试运行。5．严禁带病，喝酒后上炉台操作。6．捞渣棒不得随意乱放，倾炉开关，测温仪器用后应整理放好。7．电炉整套设备应保持清洁卫生，严禁漏水、水淹现象。8．严禁非工作人员上炉台，随意进出电容室。9．为了您的生命安全，请每位炉工严格遵守每项规章制度和安全，严肃...
