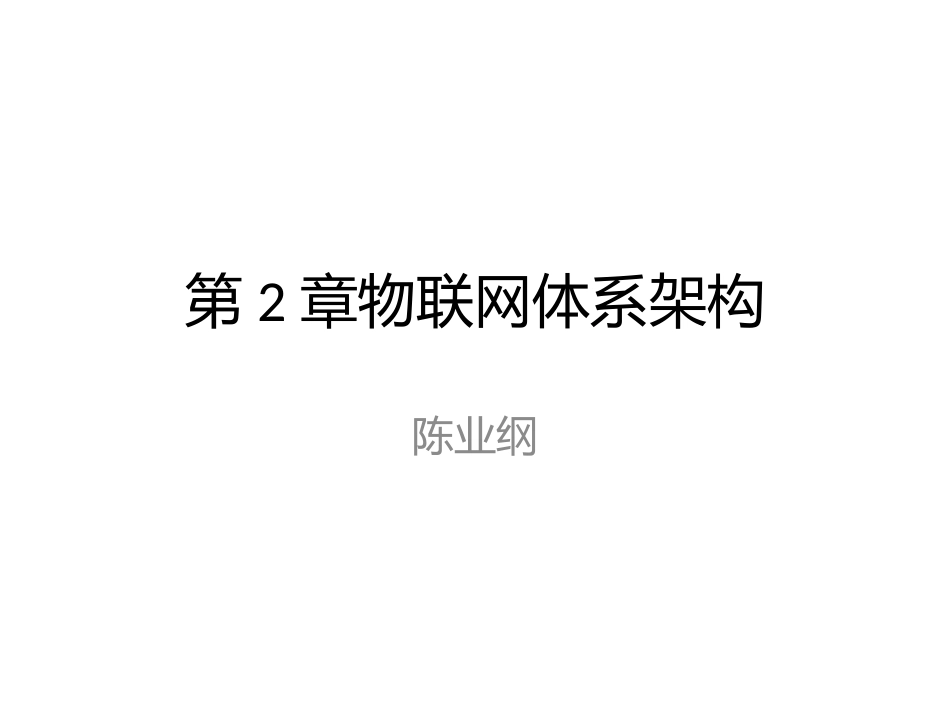

第2章物联网体系架构陈业纲感知节点•传感单元•处理单元•通信单元•电源/供电部分末梢网络•末梢网络即完成应用末梢感知节点的组网控制和数据汇聚，或完成向感知节点发送数据的转发功能。核心承载网络•主要承担接入网与信息服务之间的数据通信任务。信息服务系统硬件设施•由各种应用服务器组成，还包括用户设备、客户端等，主要用于对采集数据的融合/汇聚、转换、分析以及对用户呈现的适配和事件的触发。数据感知系统软件•主要完成物品的识别和物品EPC编码的采集和处理，主要由企业生产的物品、物品电子标签、传感器、读写器、控制器、EPC等组成物联网中间件系统软件•中间件是位于数据感知设备与后台应用软件之间的一种应用系统软件。中间件具有两个关键特征：一是为系统应用提供服务平台，二是需要连接到网络操作系统，并且保持运行工作系统。中间件为物联网应用提供了一系列计算和数据处理功能，主要任务是对感知系统采集的数据进行捕获、过滤、汇聚、计算、校对、解调、传送、存储和任务管理，减少从感知层到应用层数据量。同时，中间件还可提供与其他RFID支撑软件系统进行互操作等功能。•一般中间件系统由读写器接口、事件管理器、应用程序接口、目标信息服务和对象名解析服务等功能模块。网络操作系统•物联网通过互联网实现物理世界的任何物品的互联，在任何地方、任何时间可识别任何物品，使物品成为附有动态信息的“智能产品”,并使物品信息流和物流完全同步，从而为物品信息共享提供一个高效、快捷的网络通信与云计算平台物联网信息管理系统•物联网管理机构包括企业物联网信息管理中心、国家物联网信息管理中心以及国际物联网信息管理中心。•企业物联网信息管理中心负责管理本地物联网，它是最基本的物联网信息服务管理中心，为本地用户提供管理、规划及解析服务。•国家物联网信息管理中心负责制定和发布国家总体标准，负责与国际物联网互联，并且对现场物联网中心进行管理。•国际物联网信息管理中心负责制定和发布国际框架性物联网标准，负责与各个国家或地区的物联网互联，并且对各个国家物联网信息管理中心进行协调、指导、管理等工作•身份相关业务应用主要利用RFID、二维码、条码等可以标志身份的技术，并且身份所提供的各类服务。•按照终端是去识别其他身份信息还是被识别，可以分为主动模式和被动模式，按照服务提供给个人还是提供给企业，又可以分为个人应用和企业业务两大类。•对于不同应用实现的方式可能有不同，下图是基于标签的信息获取类服务的一个基本原理图。信息汇聚业务•主要由物联网终端采集、处理，经通信网络上报数据，由物联网平台处理，提交给具体的应用和服务，由物联网平台统一对物联网终端、数据、应用和服务以及第三方进行管理。具体的如自动抄表、电梯管理、物流和交通管理等。协同感知型业务•在信息汇聚型业务中，物联网的终端只需接受物联网平台管理，执行数据采集、简单处理、上报等功能，物联网的终端之间不需要进行通信。泛在服务•泛在服务以无所不在、无所不包、无所不为为基本特征，以实现在任何时间、任何地点、任何人、任何物都能畅通地通信为目标，是人类通信服务的极致。物联网体系架构•1、泛在网体系框架•ITU-T在Y.2002中分为：•底层传感网络、泛在传感网接入网络、泛在传感网络中间件、泛在传感网络基础骨干网络、泛在传感网络应用平台。如下图：ETSI制定的M2M体系结构•M2m是现阶段物联网最普遍的应用形式，m2m在欧洲、韩国、中国已进入部分商业应用，主要用于安全检测，公共交通、物流系统、车队管理、工业流程自动化、城市信息化等。•M2M体系架构分为3层：•感知层：包括M2M终端、WSN局域网络、M2M网关、M2M能力和M2M应用•网络层：包括接入网、核心网两大部分和网络管理、终端管理功能。•应用层：包括各种各样的行业应用和用户配置接口。•中国移动M2M定义：M2M是通过在机器内部嵌入移动通信模块，以SMS/USSD/GPRS等为接入手段，为客户提供的信息化解决方案，为满足客户对生产监控，指挥调度、数据采集和测量等方面的信息化需求。•USSD（UnstructuredSupplementaryServiceData）即非结构化补充数据业...
