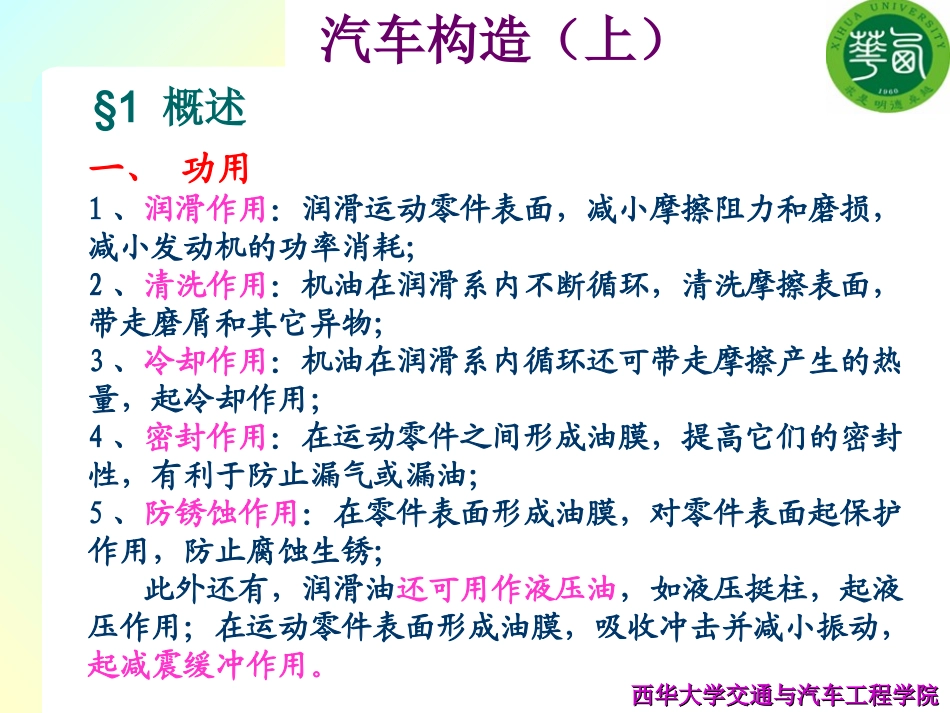

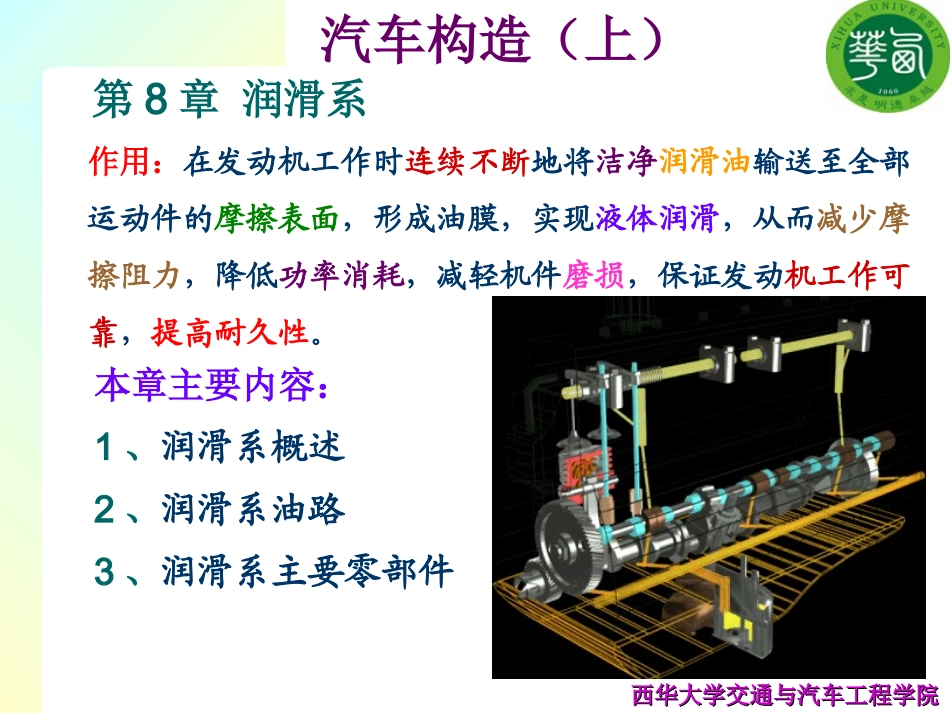

汽车构造（上）西华大学交通与汽车工程学院西华大学交通与汽车工程学院第8章润滑系本章主要内容：1、润滑系概述2、润滑系油路3、润滑系主要零部件作用：在发动机工作时连续不断地将洁净润滑油输送至全部运动件的摩擦表面，形成油膜，实现液体润滑，从而减少摩擦阻力，降低功率消耗，减轻机件磨损，保证发动机工作可靠，提高耐久性。汽车构造（上）西华大学交通与汽车工程学院西华大学交通与汽车工程学院一、功用1、润滑作用：润滑运动零件表面，减小摩擦阻力和磨损，减小发动机的功率消耗；2、清洗作用：机油在润滑系内不断循环，清洗摩擦表面，带走磨屑和其它异物；3、冷却作用：机油在润滑系内循环还可带走摩擦产生的热量，起冷却作用；4、密封作用：在运动零件之间形成油膜，提高它们的密封性，有利于防止漏气或漏油；5、防锈蚀作用：在零件表面形成油膜，对零件表面起保护作用，防止腐蚀生锈；此外还有，润滑油还可用作液压油，如液压挺柱，起液压作用；在运动零件表面形成油膜，吸收冲击并减小振动，起减震缓冲作用。§1概述汽车构造（上）西华大学交通与汽车工程学院西华大学交通与汽车工程学院二、润滑方式由于发动机各运动零件的工作条件不同，对润滑强度的要求也就不同，因而要相应地采取不同的润滑方式。1、机油压力润滑：利用机油泵，将具有一定压力的润滑油源源不断地送往摩擦表面。例如，曲轴主轴承、连杆轴承及凸轮轴轴承等处承受的载荷及相对运动速度较大，需要以一定压力将机油输送到摩擦面的间隙中，方能形成油膜以保证润滑。这种润滑方式称为压力润滑。2、机油飞溅润滑：利用发动机工作时运动零件飞溅起来的油滴或油雾来润滑摩擦表面的润滑方式称为飞溅润滑。这种润滑方式可使裸露在外面承受载荷较轻的气缸壁，相对滑动速度较小的活塞销，以及配气机构的凸轮表面、挺柱等得到润滑。3、润滑脂润滑：发动机辅助系统中有些零件则只需定期加注润滑脂（黄油）进行润滑，例如水泵及发电机轴承就是采用这种方式定期润滑。近年来在发动机上采用含有耐磨润滑材料（如尼龙、二硫化钼等）的轴承来代替加注润滑脂的轴承。汽车构造（上）西华大学交通与汽车工程学院西华大学交通与汽车工程学院三、润滑剂发动机的润滑剂有润滑油和润滑脂。润滑油习惯上称为机油，品种很多。润滑脂习惯上称为黄油，有钙基和锂基黄油。汽油机和柴油机使用的润滑油不同，汽油机润滑系使用的润滑油俗称汽油机机油，柴油机润滑系使用的润滑油俗称柴油机机油。机油的粘度随温度变化而变化，温度高则粘度小，温度低则粘度大，因此，要根据季节选用不同牌号的润滑油。四、润滑系的组成润滑系一般由机油泵，油底壳，机油滤清器，机油散热器，各种阀，传感器和机油压力表、温度表等组成。现代汽车发动机润滑系的组成及油路布置方案大致相似，只是由于润滑系的工作条件和具体结构的不同而稍有差别。汽车构造（上）西华大学交通与汽车工程学院西华大学交通与汽车工程学院润滑系组成平面图汽车构造（上）西华大学交通与汽车工程学院西华大学交通与汽车工程学院润滑系组成立体图汽车构造（上）西华大学交通与汽车工程学院西华大学交通与汽车工程学院五、润滑油的牌号及其选择:润滑油的牌号依据机油粘度的大小来确定。通常用运动粘度表示。运动粘度是根据一定量的机油在一定的压力下，通过粘度计上一定直径与长度的毛细管所需的时间来确定，其单位为mm2/s。所需时间愈长，机油的运动粘度愈大，机油的牌号愈高。国产机油根据100ºc情况下的机油粘度值进行分类。汽油机机油分为四类，用HQ打头；柴油机机油分为三类，用HC打头。冬天时应选择牌号低的机油；夏天应选择牌号高的机油。国外进口高档机油大多采用稠化机油，四季通用，如SAE10W-30表示在低温下使用时，其粘度与SAE10W一样，而在高温下使用时，其粘度与SAE30一样。汽车构造（上）西华大学交通与汽车工程学院西华大学交通与汽车工程学院汽车构造（上）西华大学交通与汽车工程学院西华大学交通与汽车工程学院发动机工作时，机油泵通过吸油盘从油底壳内吸入机油，并提高机油压力，通过机油滤清器滤清后，把干净的机油以一定的压力送到主油道，然后再...
