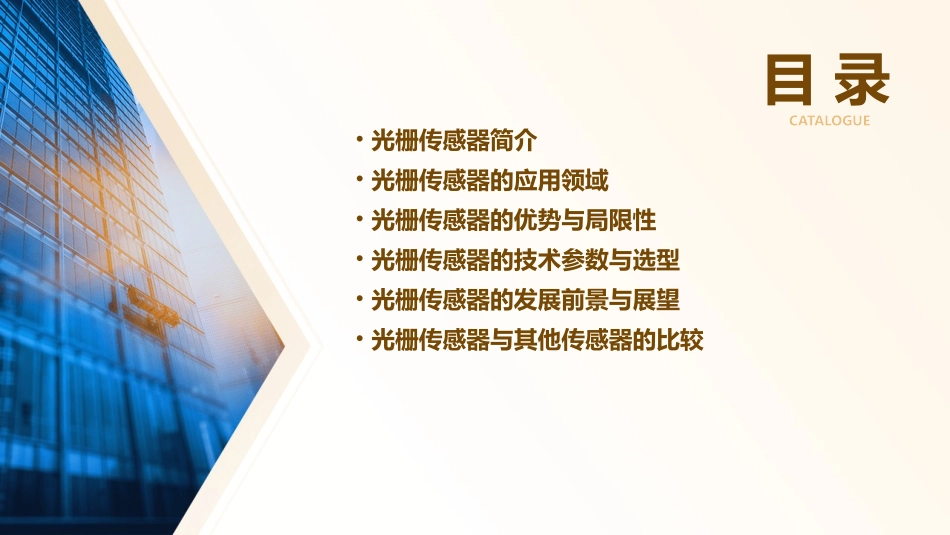

位移检测传感器之光栅传感器课件xx年xx月xx日目录CATALOGUE•光栅传感器简介•光栅传感器的应用领域•光栅传感器的优势与局限性•光栅传感器的技术参数与选型•光栅传感器的发展前景与展望•光栅传感器与其他传感器的比较01光栅传感器简介光栅传感器是一种利用光信号进行位移检测的传感器，具有高精度、高分辨率和快速响应的特点。光栅传感器通过测量光束通过光栅的透射和遮挡，从而计算出物体的位移量。通常由光源、光栅、光电探测器和信号处理电路等部分组成。光栅传感器的定义与工作原理工作原理定义光栅传感器可以分为增量式和绝对式两类。增量式光栅传感器只能测量相对位移，而绝对式光栅传感器可以测量绝对位置。分类高精度、高分辨率、快速响应、抗干扰能力强、稳定性好等。特点光栅传感器的分类与特点发展历程光栅传感器自20世纪50年代问世以来，经历了从机械式到光电式、从模拟式到数字式的演变。随着技术的不断发展，光栅传感器的精度和可靠性得到了不断提高。发展趋势未来光栅传感器的发展将朝着更高精度、更高可靠性、更小体积、更低成本的方向发展，同时与其他传感器的集成和智能化也是重要的研究方向。此外，新型的光栅材料和制造工艺也将为光栅传感器的发展带来新的机遇和挑战。光栅传感器的发展历程与趋势02光栅传感器的应用领域自动化生产线光栅传感器用于检测生产线上的物体位置和移动，实现自动化生产流程。精密加工与测量光栅传感器用于测量工件尺寸、表面粗糙度等参数，提高加工精度和产品质量。工业自动化领域光栅传感器用于机器人定位，实现精确导航和自主移动。机器人定位光栅传感器用于控制机械臂的精确运动，提高机器人作业的准确性和效率。机械臂控制机器人技术领域航空航天领域飞行器姿态控制光栅传感器用于检测飞行器的姿态变化，实现飞行姿态的精确控制。卫星导航定位光栅传感器用于卫星导航系统，提供高精度位置信息。光栅传感器用于检测车辆安全气囊的展开状态，提高车辆安全性。车辆安全系统光栅传感器用于检测发动机气缸位置，实现精确的点火和喷油控制。发动机控制汽车制造领域医疗器械光栅传感器用于医疗设备中，如呼吸机、输液泵等，提高医疗设备的准确性和可靠性。物流运输光栅传感器用于物流运输中，实现货物的精确跟踪和定位。其他应用领域03光栅传感器的优势与局限性光栅传感器能够实现高精度的位移测量，具有较高的分辨率和测量精度。高精度测量光栅传感器采用光学原理进行测量，不易受到机械磨损和环境因素的影响，具有较好的稳定性。稳定性好光栅传感器的测量范围较广，能够满足不同尺寸和位移量的测量需求。测量范围广光栅传感器具有较高的可靠性，能够长时间稳定运行，减少故障率。可靠性高光栅传感器的优势光栅传感器的制造成本较高，价格相对较高，增加了应用成本。成本较高对环境要求较高需要定期维护光栅传感器对环境的要求较高，需要避免强光、高温、潮湿等不利环境因素的影响。光栅传感器需要定期进行维护和校准，以确保测量精度和稳定性。030201光栅传感器的局限性通过改进制造工艺和技术，降低光栅传感器的制造成本，从而降低应用成本。降低制造成本通过改进光栅传感器的结构和材料，提高其对环境的适应性，使其能够在不同环境下稳定运行。提高环境适应性建立定期维护和校准制度，对光栅传感器进行及时维护和校准，以确保其测量精度和稳定性。定期维护和校准如何克服光栅传感器的局限性04光栅传感器的技术参数与选型光栅传感器的测量范围是指其可以检测到的位移量。测量范围的大小取决于光栅的规格和设计。测量范围精度分辨率响应速度光栅传感器的精度是指其测量结果的准确性。精度越高，测量结果越可靠。分辨率是指光栅传感器能够分辨的最小位移量。分辨率越高，传感器对微小位移的检测能力越强。响应速度是指光栅传感器对位移变化的反应速度。响应速度越快，传感器越能实时跟踪位移变化。光栅传感器的技术参数根据实际测量需求，如位移量、精度、分辨率和响应速度，选择合适的光栅传感器。测量需求考虑工作环境中的温度、湿度、振动等因素对传感器性能的影响，选择能在恶劣条件下稳定工作的光栅传感器。环境条件根据安装...
