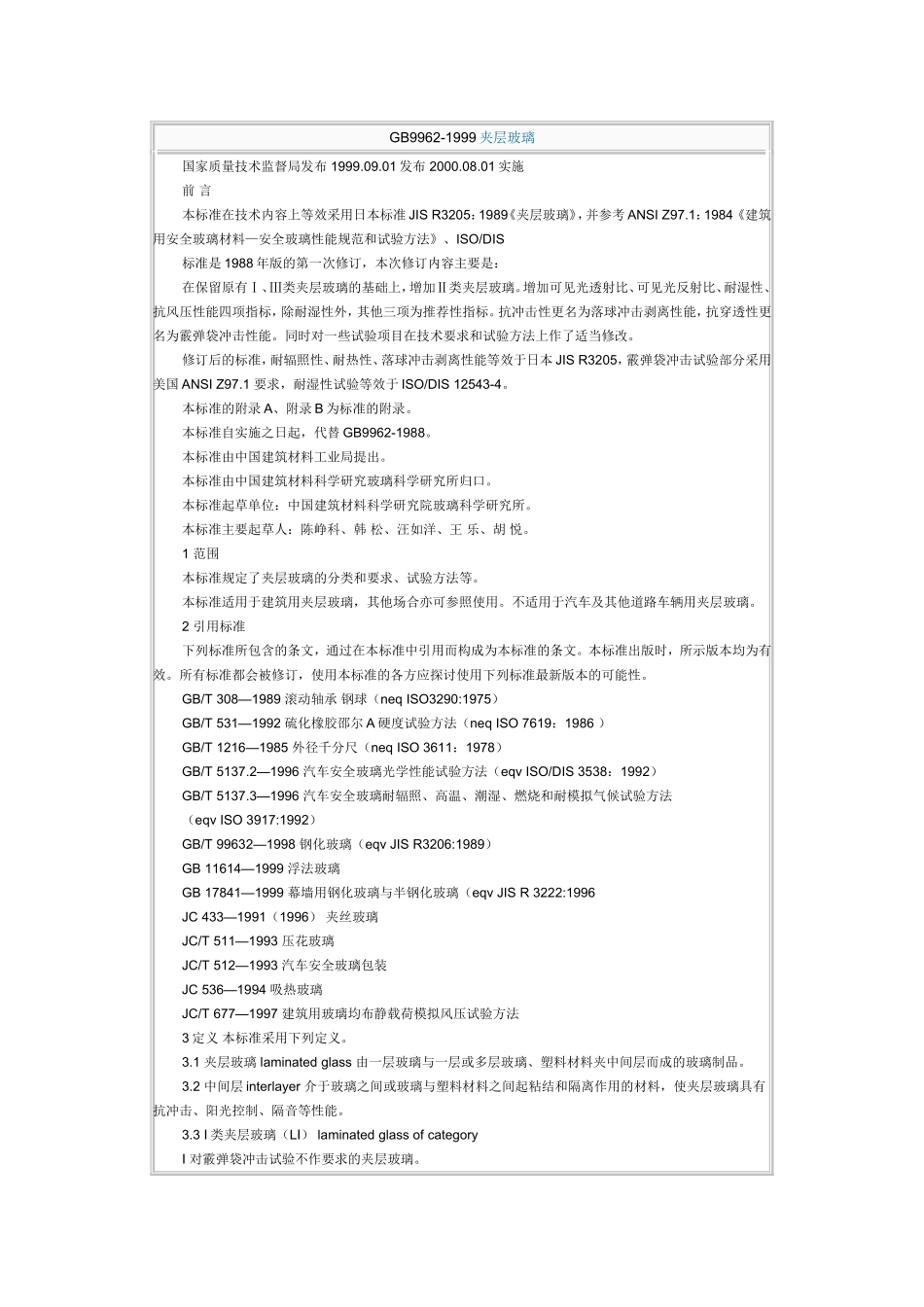

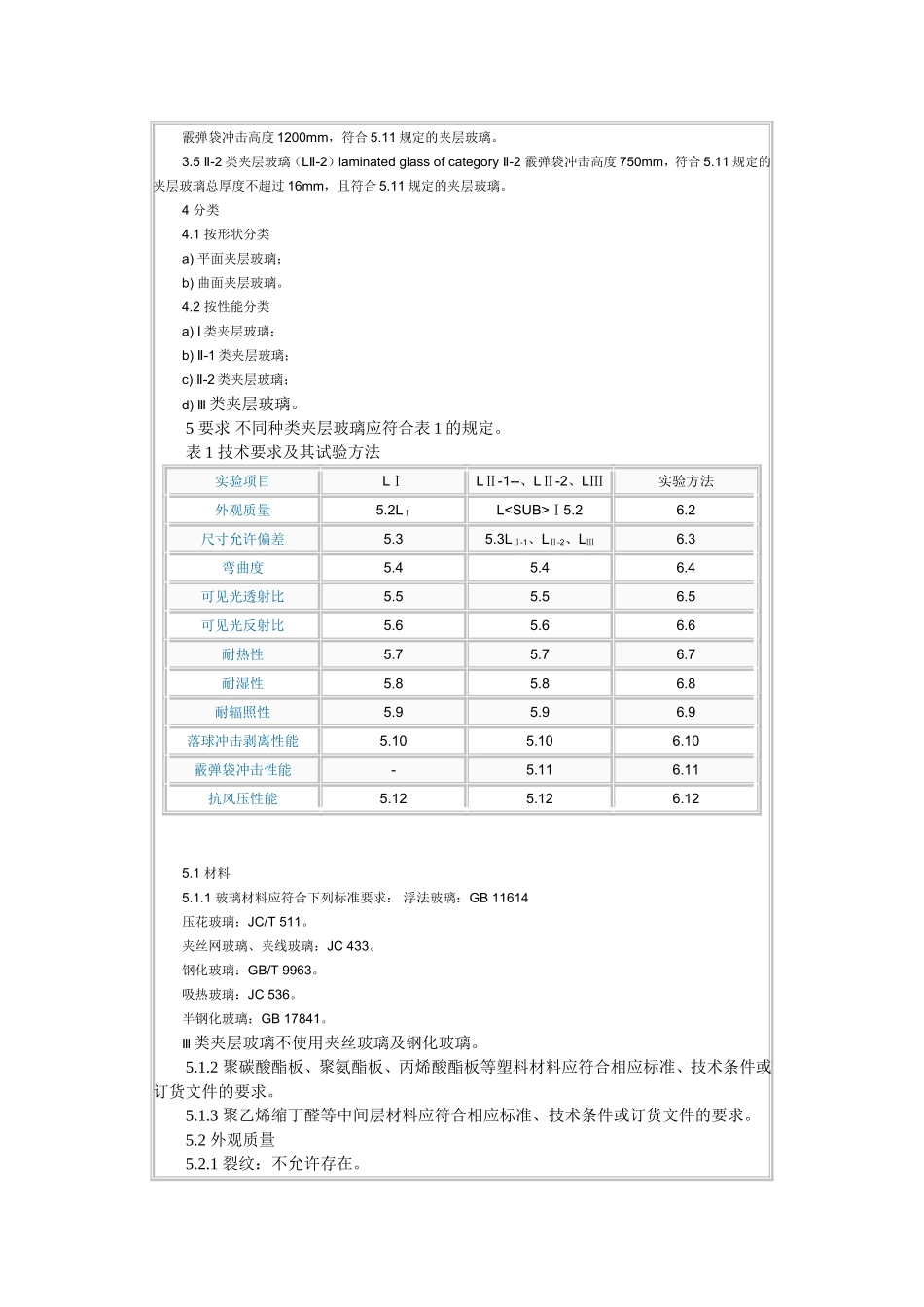

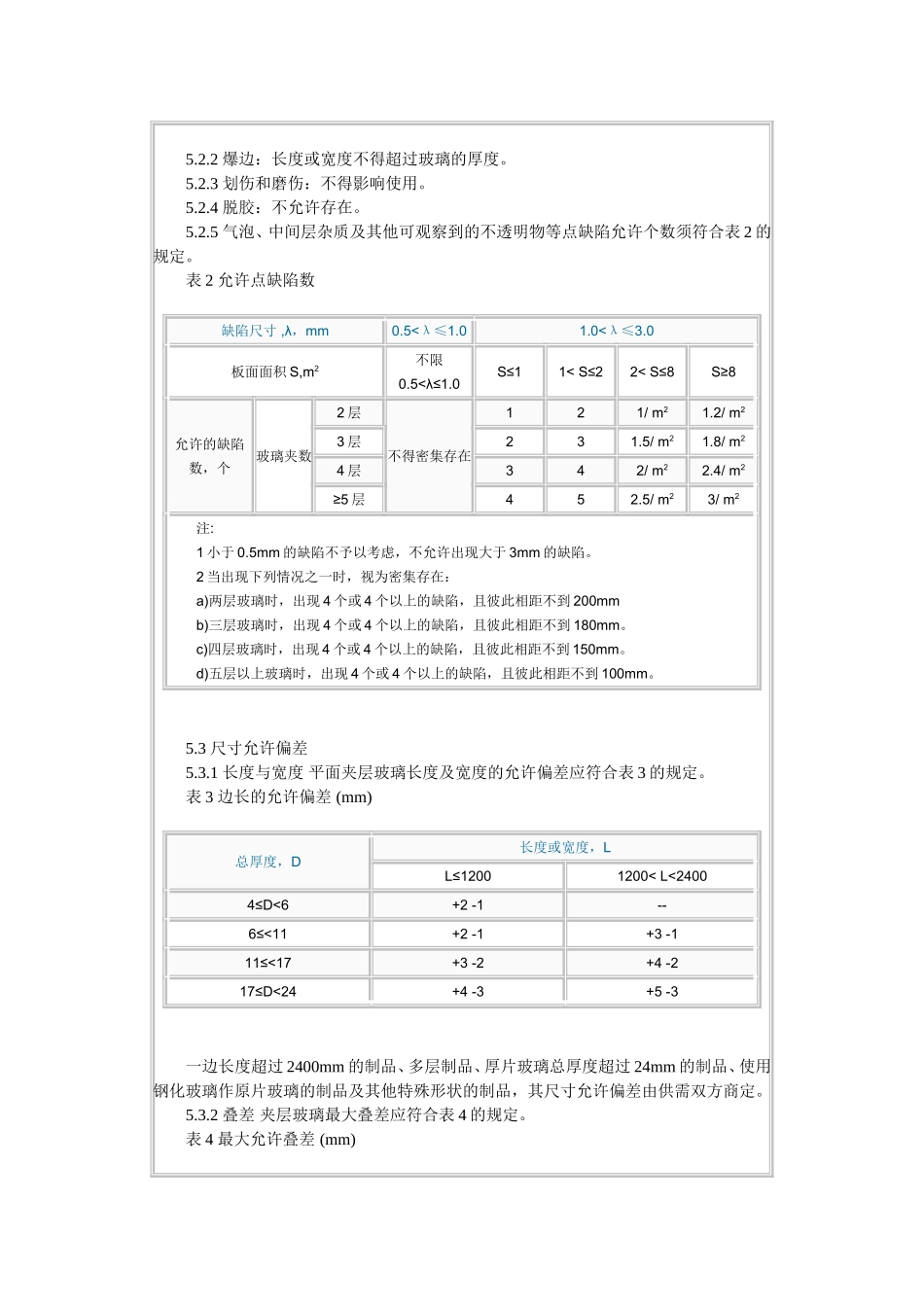

GB9962-1999夹层玻璃国家质量技术监督局发布1999.09.01发布2000.08.01实施前言本标准在技术内容上等效采用日本标准JISR3205：1989《夹层玻璃》，并参考ANSIZ97.1：1984《建筑用安全玻璃材料—安全玻璃性能规范和试验方法》、ISO/DIS标准是1988年版的第一次修订，本次修订内容主要是：在保留原有Ⅰ、Ⅲ类夹层玻璃的基础上，增加Ⅱ类夹层玻璃。增加可见光透射比、可见光反射比、耐湿性、抗风压性能四项指标，除耐湿性外，其他三项为推荐性指标。抗冲击性更名为落球冲击剥离性能，抗穿透性更名为霰弹袋冲击性能。同时对一些试验项目在技术要求和试验方法上作了适当修改。修订后的标准，耐辐照性、耐热性、落球冲击剥离性能等效于日本JISR3205，霰弹袋冲击试验部分采用美国ANSIZ97.1要求，耐湿性试验等效于ISO/DIS12543-4。本标准的附录A、附录B为标准的附录。本标准自实施之日起，代替GB9962-1988。本标准由中国建筑材料工业局提出。本标准由中国建筑材料科学研究玻璃科学研究所归口。本标准起草单位：中国建筑材料科学研究院玻璃科学研究所。本标准主要起草人：陈峥科、韩松、汪如洋、王乐、胡悦。1范围本标准规定了夹层玻璃的分类和要求、试验方法等。本标准适用于建筑用夹层玻璃，其他场合亦可参照使用。不适用于汽车及其他道路车辆用夹层玻璃。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T308—1989滚动轴承钢球（neqISO3290:1975）GB/T531—1992硫化橡胶邵尔A硬度试验方法（neqISO7619：1986）GB/T1216—1985外径千分尺（neqISO3611：1978）GB/T5137.2—1996汽车安全玻璃光学性能试验方法（eqvISO/DIS3538：1992）GB/T5137.3—1996汽车安全玻璃耐辐照、高温、潮湿、燃烧和耐模拟气候试验方法（eqvISO3917:1992）GB/T99632—1998钢化玻璃（eqvJISR3206:1989）GB11614—1999浮法玻璃GB17841—1999幕墙用钢化玻璃与半钢化玻璃（eqvJISR3222:1996JC433—1991（1996）夹丝玻璃JC/T511—1993压花玻璃JC/T512—1993汽车安全玻璃包装JC536—1994吸热玻璃JC/T677—1997建筑用玻璃均布静载荷模拟风压试验方法3定义本标准采用下列定义。3.1夹层玻璃laminatedglass由一层玻璃与一层或多层玻璃、塑料材料夹中间层而成的玻璃制品。3.2中间层interlayer介于玻璃之间或玻璃与塑料材料之间起粘结和隔离作用的材料，使夹层玻璃具有抗冲击、阳光控制、隔音等性能。3.3Ⅰ类夹层玻璃（LⅠ）laminatedglassofcategoryⅠ对霰弹袋冲击试验不作要求的夹层玻璃。霰弹袋冲击高度1200mm，符合5.11规定的夹层玻璃。3.5Ⅱ-2类夹层玻璃（LⅡ-2）laminatedglassofcategoryⅡ-2霰弹袋冲击高度750mm，符合5.11规定的夹层玻璃总厚度不超过16mm，且符合5.11规定的夹层玻璃。4分类4.1按形状分类a)平面夹层玻璃；b)曲面夹层玻璃。4.2按性能分类a)Ⅰ类夹层玻璃；b)Ⅱ-1类夹层玻璃；c)Ⅱ-2类夹层玻璃；d)Ⅲ类夹层玻璃。5要求不同种类夹层玻璃应符合表1的规定。表1技术要求及其试验方法实验项目LⅠLⅡ-1--、LⅡ-2、LⅢ实验方法外观质量5.2LⅠLⅠ5.26.2尺寸允许偏差5.35.3LⅡ-1、LⅡ-2、LⅢ6.3弯曲度5.45.46.4可见光透射比5.55.56.5可见光反射比5.65.66.6耐热性5.75.76.7耐湿性5.85.86.8耐辐照性5.95.96.9落球冲击剥离性能5.105.106.10霰弹袋冲击性能-5.116.11抗风压性能5.125.126.125.1材料5.1.1玻璃材料应符合下列标准要求：浮法玻璃：GB11614压花玻璃：JC/T511。夹丝网玻璃、夹线玻璃：JC433。钢化玻璃：GB/T9963。吸热玻璃：JC536。半钢化玻璃：GB17841。Ⅲ类夹层玻璃不使用夹丝玻璃及钢化玻璃。5.1.2聚碳酸酯板、聚氨酯板、丙烯酸酯板等塑料材料应符合相应标准、技术条件或订货文件的要求。5.1.3聚乙烯缩丁醛等中间层材料应符合相应标准、技术条件或订货文件的要求。5.2外观质量5.2.1裂纹：不允许存在。5.2.2爆边：长度或宽度不得超过玻璃的厚度。5.2.3划伤和磨伤：不得影响使用。5.2.4脱胶：不允许存在。5.2.5气泡、中间层杂质及其他可观察到的不透明物等点缺陷允许...
