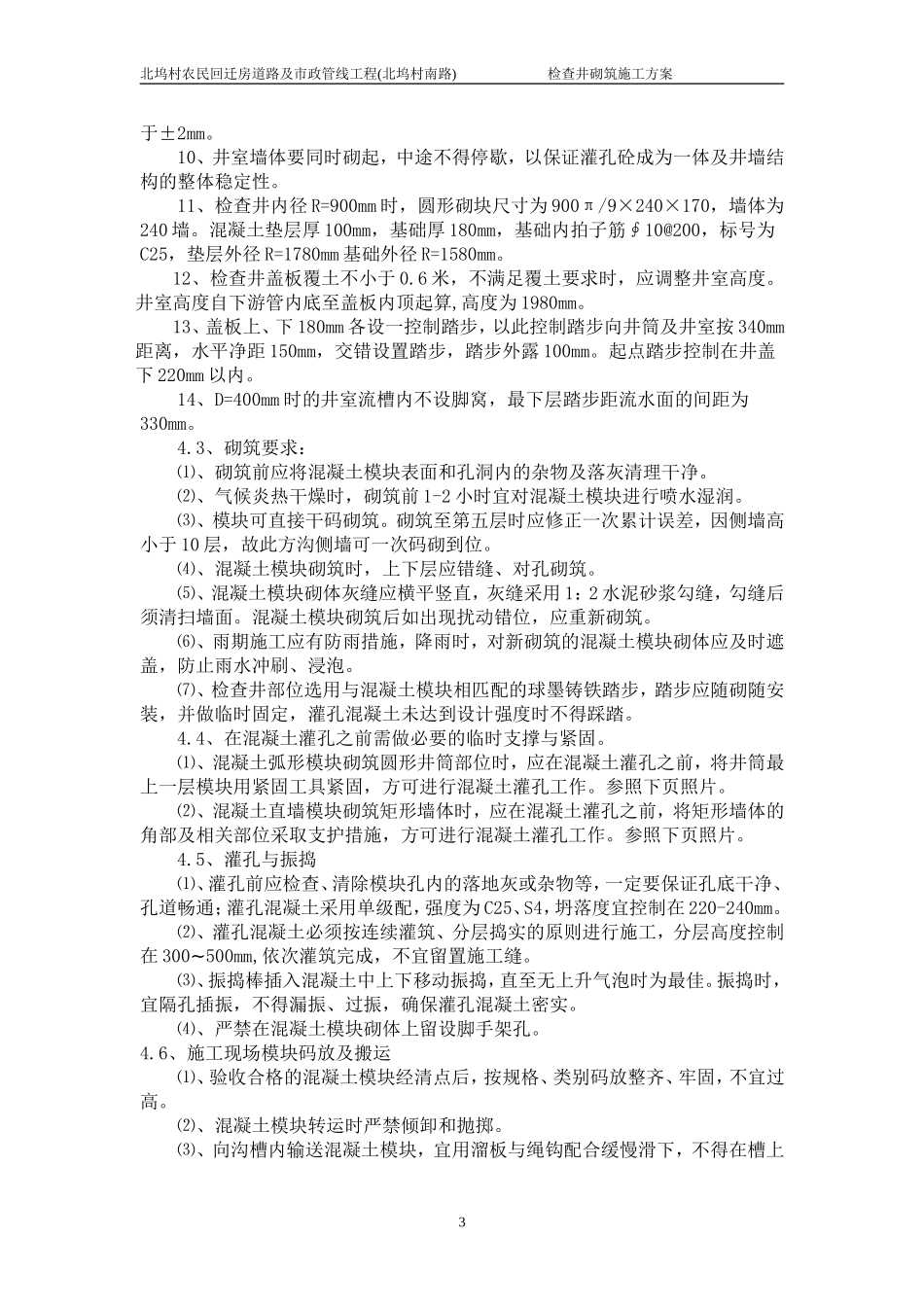

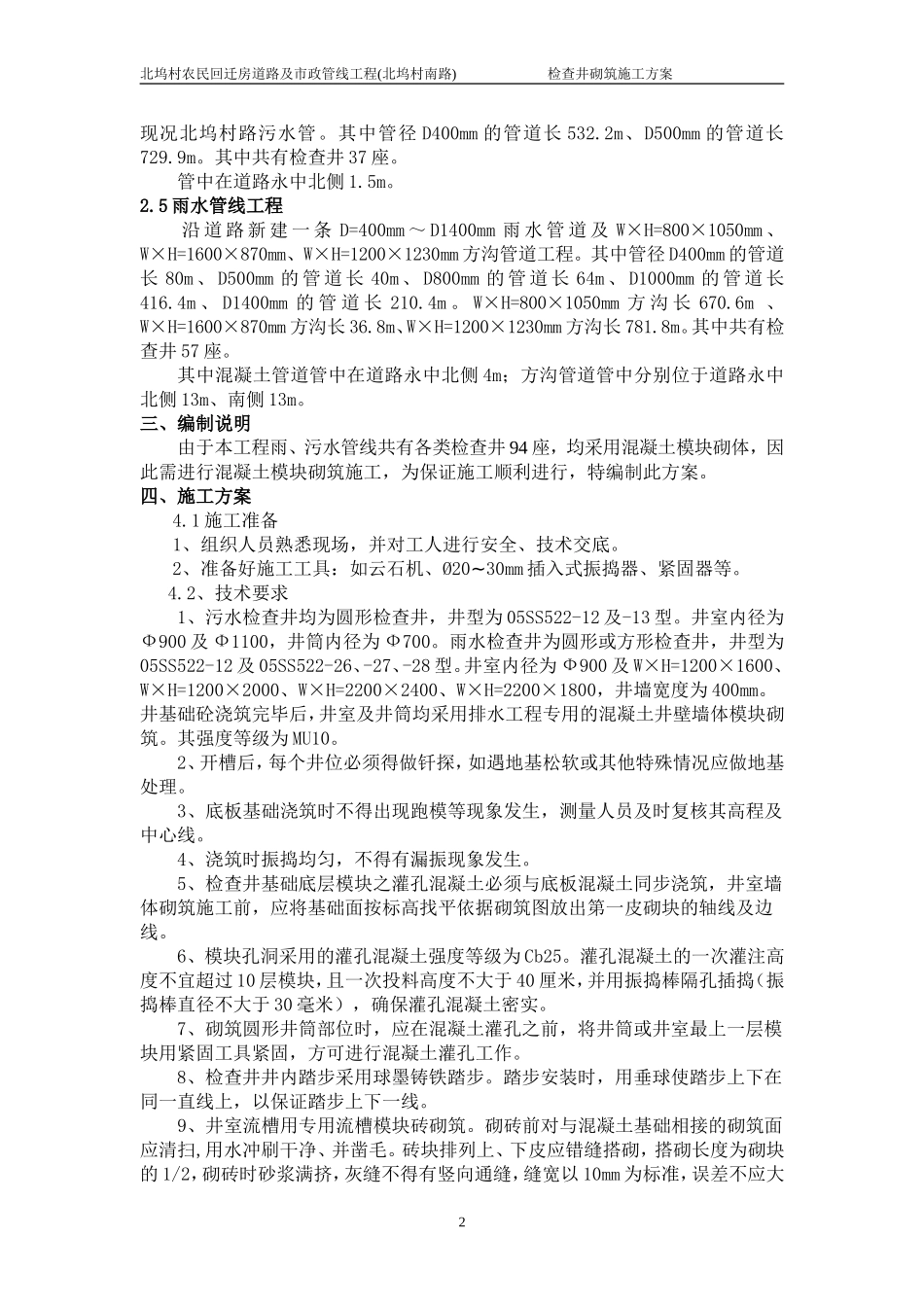

北坞村农民回迁房道路及市政管线工程(北坞村南路)检查井砌筑施工方案一、编制依据1、北坞村农民回学习迁房道路及市政管线工程（北坞村南路）施工图纸2、北坞村农民回迁房道路及市政管线工程（北坞村南路）工程地勘报告3、施工组织设计4、相关施工规范、技术标准5、现况周边环境考察及施工需要二、工程概况2.1工程概况该工程地处海淀区玉泉山南麓及颐和园西侧区域，主要位于玉泉行政村北坞村范围内。北坞村南路为城市支路，西起茶棚路、东至金河路（颐和园西门），在桩号K0+430处与玉泉慧谷西侧路相交，在桩号K0+660处与北坞村路相交，全长1.471公里。工程内容包括：道路、雨水、污水及排水边沟工程。沿道路修建雨污水管线。北坞村路以西段雨水从西向东排入拟建北坞村路西侧雨水方沟内，干线管径D=500-1400mm，北坞村路以东段排入拟建北坞村路东侧雨水方沟内。方沟断面尺寸分别为W×H=800×1050mm、W×H=1600×870mm、W×H=1200×1230mm。北坞村南路新建污水管线排入现况北坞村路污水管，管径D=400-500mm。本工程计划开工日期为2009年6月23日，计划竣工日期为2009年9月10日，合同工期为80日历天。2.2设计概况技术标准：设计等级为城市支路，设计速度为30公里/小时，红线宽度为30米平面设计：北坞村南路西起茶棚路K0+528处、东至金河路（颐和园西门），全长1.471公里，在桩号K0+430处与玉泉慧谷西侧路相交，在桩号K0+660处与北坞村路相交。纵断面设计：本工程道路最大纵坡及最小纵坡均为0.3%；最大坡长541.42米，最小坡长为116.85米；最小凸曲线半径为8000米，最小凹曲线半径为7000米。横断面设计：路面设i=1.5%双向横坡，坡向外侧；路肩设置i=2%单向横坡，坡向内侧。2.3道路工程概况北坞村南路规划为城市支路，道路红线宽30m,道路标准横断面采用一幅路横断面形式，路面宽16m，机非混行，两侧人行步道各宽4m，内含1.5×1.5米树池及无障碍人行道，外侧3m为绿化带或排水边沟，其中茶棚路~北坞村路外侧3m为绿化带，北坞村路~终点外侧3m为排水边沟设置区。方砖步道横坡采用一面坡2%，坡向机动车道。路缘石外露高度均为15cm。机动车道路缘石采用乙1型12×30×74.5cm砼路缘石，方砖步道外边侧路缘石采用乙2型8/10×30×49.5cm砼路缘石。车行道：横坡采用一面坡1.5%，坡向人行步道。细粒式沥青砼AC-13C厚4cm、中粒式沥青砼AC-20C厚6cm、下封层厚1cm、石灰粉煤灰稳定砂砾混合料厚40cm，结构总厚51cm。基层顶部洒布乳化沥青透层油，面层之间喷洒粘层油。人行道：10×20×6cm水泥混凝土透水砖、1：3水泥砂浆卧底厚2cm、C15无砂混凝土厚15cm、粗砂垫层厚5cm。结构总厚28cm。2.4污水管线工程沿道路新建一条D=400mm～D500mm污水管道，北坞村南路新建污水管线排入1北坞村农民回迁房道路及市政管线工程(北坞村南路)检查井砌筑施工方案现况北坞村路污水管。其中管径D400mm的管道长532.2m、D500mm的管道长729.9m。其中共有检查井37座。管中在道路永中北侧1.5m。2.5雨水管线工程沿道路新建一条D=400mm～D1400mm雨水管道及W×H=800×1050mm、W×H=1600×870mm、W×H=1200×1230mm方沟管道工程。其中管径D400mm的管道长80m、D500mm的管道长40m、D800mm的管道长64m、D1000mm的管道长416.4m、D1400mm的管道长210.4m。W×H=800×1050mm方沟长670.6m、W×H=1600×870mm方沟长36.8m、W×H=1200×1230mm方沟长781.8m。其中共有检查井57座。其中混凝土管道管中在道路永中北侧4m；方沟管道管中分别位于道路永中北侧13m、南侧13m。三、编制说明由于本工程雨、污水管线共有各类检查井94座，均采用混凝土模块砌体，因此需进行混凝土模块砌筑施工，为保证施工顺利进行，特编制此方案。四、施工方案4.1施工准备1、组织人员熟悉现场，并对工人进行安全、技术交底。2、准备好施工工具：如云石机、Ø20~30mm插入式振捣器、紧固器等。4.2、技术要求1、污水检查井均为圆形检查井，井型为05SS522-12及-13型。井室内径为Ф900及Ф1100，井筒内径为Ф700。雨水检查井为圆形或方形检查井，井型为05SS522-12及05SS522-26、-27、-28型。井室内径为Ф900及W×H=1200×1600、W×H=1200×2000、W×H=2200×2400、W×H=2200×1800，井...
