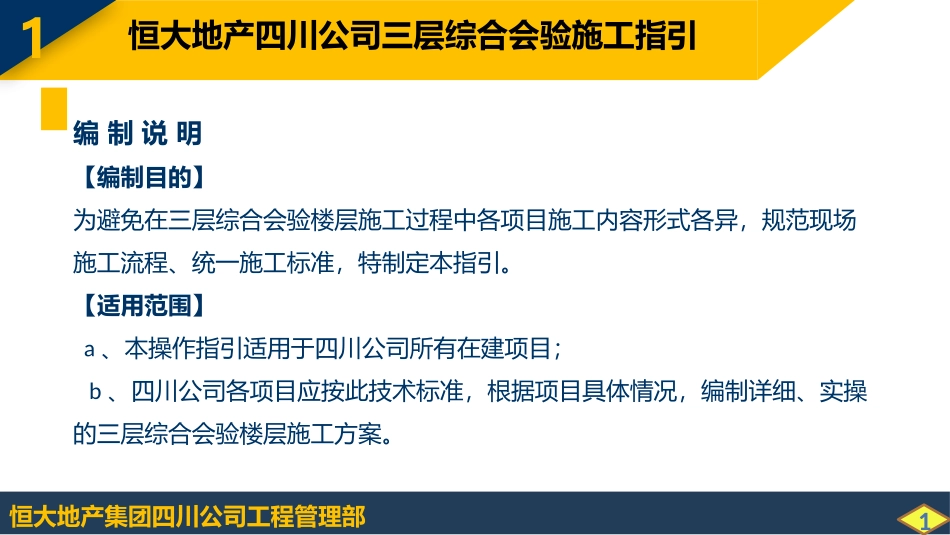

恒大地产四川公司三层综合会验施工指引三层综合会验施工指引恒大地产集团四川公司工程管理部恒大地产四川公司三层综合会验施工指引编制说明【编制目的】为避免在三层综合会验楼层施工过程中各项目施工内容形式各异，规范现场施工流程、统一施工标准，特制定本指引。【适用范围】a、本操作指引适用于四川公司所有在建项目；b、四川公司各项目应按此技术标准，根据项目具体情况，编制详细、实操的三层综合会验楼层施工方案。1恒大地产集团四川公司工程管理部1恒大地产四川公司三层综合会验施工指引公司制度要求【恒大地产集团工程建设管理制度】：每期工程各类户型三层楼面结构完成后五十天内，工程部应组织完成第三层中各户型的砖砌体，在墙地面上以色笔标出所有预留预埋件和设备布置示意（开关、插座、强弱电箱、预留电线管、预埋水管、门洞尺寸等）。每期工程第三层砖砌体完成后两天内，总工室牵头组织工程管理部、工程部、营销部、物业公司等各部门及施工单位进行综合会验。完成“三层会验”两天内，总工室整理出验收意见，提出存在的问题及整改措施，以书面形式发给“三层会验”参加部门及预决算部、开发部，七天内下发设计文件。2恒大地产集团四川公司工程管理部2恒大地产四川公司三层综合会验施工指引恒大地产集团四川公司工程管理部34三层会验前需完成工作内容1、砌体结构施工全部完成。2、二次结构施工全部完成。3、水电暖安装（标识）全部完成。4、户型平面图、门洞口尺寸、开关插座位置标识完成。5、施工单位自检、工程部复检完成。6、实测实量数据（包括门洞口尺寸）上墙完成。7、楼层内建筑垃圾清理完成。8、以上工作内容未完成，不得进行三层会验。施工标准1、砌体、二次结构施工5施工前，工程部对施工单位进行详细交底。砌体、二次结构须按照相关规范及图纸要求施工。恒大地产集团四川公司工程管理部施工标准1、砌体、二次结构施工6混凝土腰梁、构造柱、边柱封模时，墙上须贴双面胶，构造柱模板施工时按要求留置簸箕口；预留洞口按设计图纸要求浇筑混凝土压顶。恒大地产集团四川公司工程管理部施工标准7砌体施工完成后，在墙面弹出建筑1M线，并在线上部使用自喷漆进行标识（如右图所示）。二次结构完成后，将建筑1M线延伸至洞口边缘，便于门洞口尺寸复核。1、砌体、二次结构施工恒大地产集团四川公司工程管理部施工标准8砌体施工完成后，按照四川公司《砌体工程实测实量操作工作指引》对砌筑墙面进行实测检查，并确保数据上墙，同时对门窗洞口尺寸进行复核，实测实量结果标识于墙面。1、砌体、二次结构施工恒大地产集团四川公司工程管理部施工标准2、水、电、暖安装施工9水、电、暖安装工程施工前，须对管道布置、走向进行综合策划，布置合理，确保管道位置及走向清晰、明了，尽量减少交叉。并在墙面或地面上用不同色笔进行区分标识；标识时，所有管道示意图应横平竖直。恒大地产集团四川公司工程管理部施工标准2、水、电、暖安装施工10水暖井管道布设示意如右图所示，给水立管采用蓝色标识，宽度约9cm;排水立管采用黄色标识，宽度约11cm，采暖立管采用红色标识，宽度约9cm，同时标注管道间距，并在管道示意图上方用自喷漆标识管道类别。恒大地产集团四川公司工程管理部施工标准2、水、电、暖安装施工11给水及采暖出管道井布置示意右图所示，给水管仍采用蓝色标识，宽度约4cm;采暖管仍采用红色标识，宽度约4cm，在管道示意图旁用自喷漆标识管道类别。管道走向标识顺直，转角部位线路垂直。恒大地产集团四川公司工程管理部施工标准2、水、电、暖安装施工12管道自水暖井进户示意如右图所示：恒大地产集团四川公司工程管理部施工标准2、水、电、暖安装施工13厨房水、暖管线地面标识如右图所示（根据户型增减管线）：冷热水管线标识宽度约4cm。恒大地产集团四川公司工程管理部施工标准2、水、电、暖安装施工14厨房水、暖管线墙面示意如右图所示：冷热水管线标识宽度约4cm，黄线为排水立管，宽度11cm。恒大地产集团四川公司工程管理部施工标准2、水、电、暖安装施工15卫生间管线地面标识如右图所示：地漏、坐便定位要标识清楚。恒大地产集团四川公司工程管理部施工标准2...
