广联达钢筋算量CAD导图操作方法VIP免费

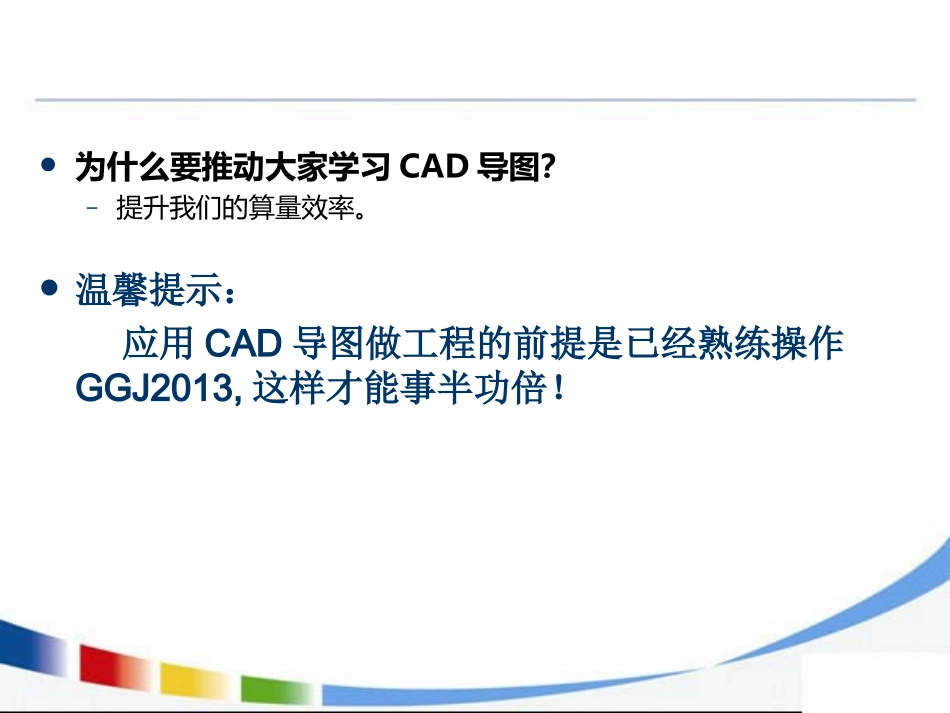

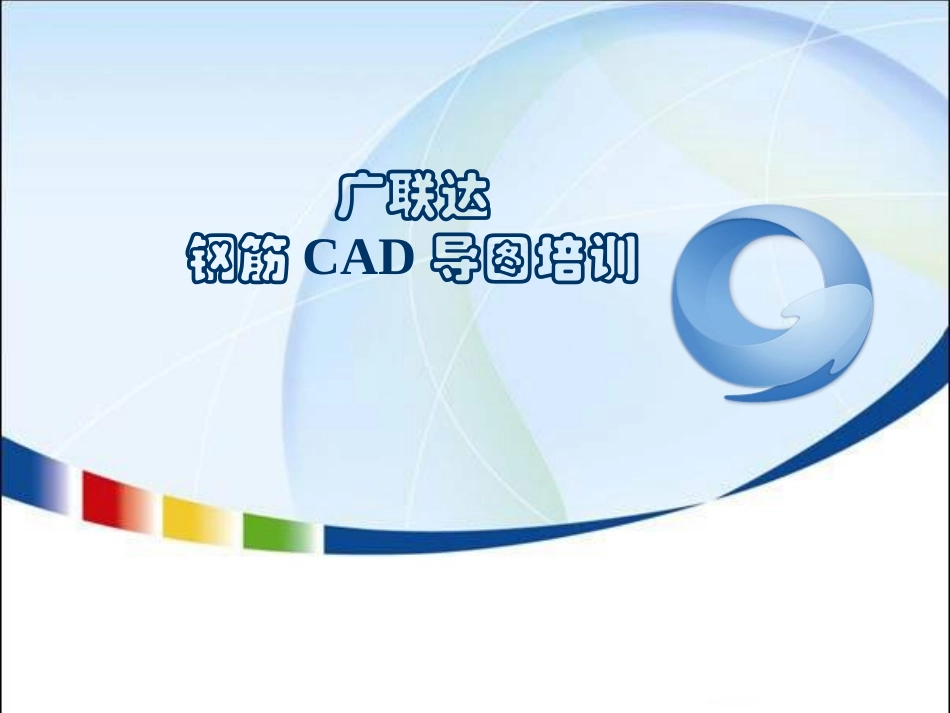

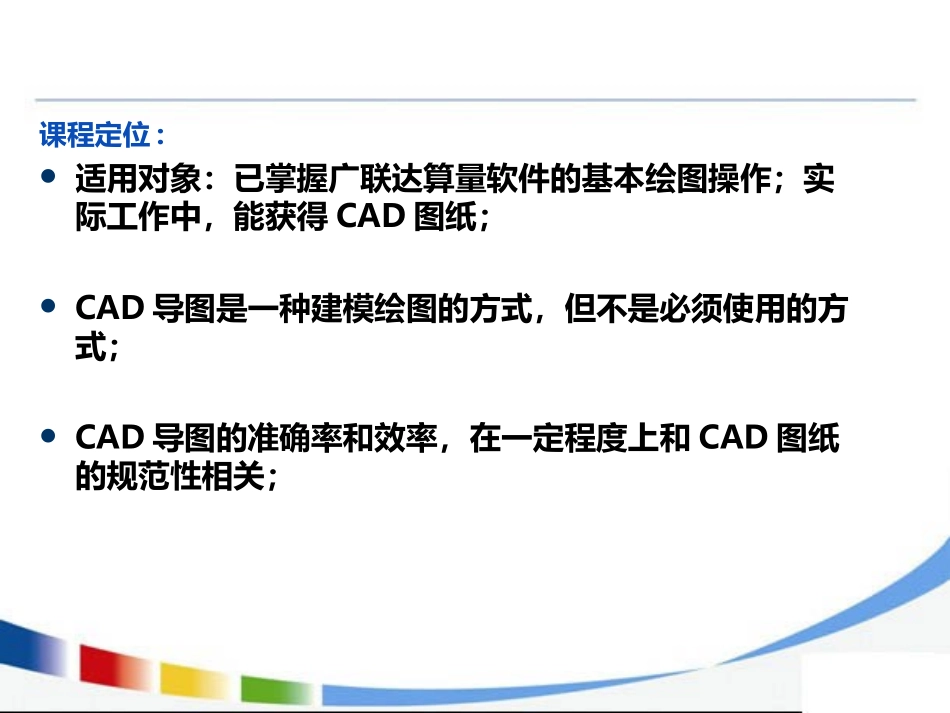

广联达钢筋CAD导图培训为什么要推动大家学习CAD导图？–提升我们的算量效率。温馨提示：应用CAD导图做工程的前提是已经熟练操作GGJ2013,这样才能事半功倍！课程定位:适用对象：已掌握广联达算量软件的基本绘图操作；实际工作中，能获得CAD图纸；CAD导图是一种建模绘图的方式，但不是必须使用的方式；CAD导图的准确率和效率，在一定程度上和CAD图纸的规范性相关；目标：–掌握CAD导图基本操作流程；–掌握CAD导图常见问题的处理技巧；了解CAD识别的基本原理了解CAD识别的构件范围了解CAD识别基本流程CAD识别前期准备:导入图纸/切图(分割图纸)注意事项:对分割好的图纸,名称要对应好,方便取用;注意标注尺寸与实际尺寸的比例问题;天正画的CAD的话,需要旧图转换才可以导入到软件中使用CAD图层设计和软件里的图层显示一:识别楼层表注意事项:属性要匹配正确,多余的属性要删除,不识别汉字.砼标号需要自己再设定,没办法跟着楼层表一起识别二:识别轴网三大基本步骤:提取轴线边线提取轴线标识识别轴网注意事项:1)提取要完全,灵活运用还原CAD的功能;2)F7,CAD图层显示的快捷键;3)注意理解图层转换的功能1)识别柱大样:提取柱边线-提取柱标识-提取钢筋线-识别柱大样2)识别柱:提取柱边线-提取柱标识-识别柱3)识别柱表:图纸有提供柱表时可以识别柱表,相当于新建构件三:识别柱/识别柱大样注意事项:1)不管是柱大样还是柱的识别,识别后一定要注意检查,查漏补缺,检查钢筋信息和截面信息2)对于无法识别的,通过自己新建,然后描图3)点式构件可以F4变换捕捉点来快速精确的布置4)识别和描图相结合5柱图元校核/柱大样校核,主要是检查无名称图元,边线与标注不匹配,钢筋信息缺失.四:识别墙步骤:识别剪力墙表-提取混凝土墙边线-提取墙标识-识别墙识别墙时注意勾选本工程的墙体识别墙注意事项:1)提供剪力墙表时可先识别剪力墙表,此步骤相当于新建构件2)提取墙线时,注意提取的是混凝土3)注意筛选正确的墙体信息4)注意检查5)识别和描图相结合五:识别梁(柱墙已绘完)识别步骤:提取梁边线-提取两标注(集中和原位)-识别梁-识别原位标注-识别吊筋注意修改梁跨校核框里的错误对于粉色的原位标注,注意辨别是识别错误还是图纸的标注错误,注意修改注意事项:1)提取线和标注要完全2)自动识别和点选相结合3)繁杂工程的梁推荐点选识别,原则:先识别框架梁,后识别非框架梁先识别有标注的梁,后识别只有名称的梁4)梁跨校核完成后仍需要检查,查漏补缺5)原位标注校核时,注意是识别错误还是图纸标注的错误6)注意检查梁密集区(主次梁交接比较多的区域)以及悬挑梁和变截面及变标高的地方7)大前提-----柱墙已绘制完六:识别板及板筋(一)识别板的操作步骤:提取板标注-提取支座线-提取板洞线-识别型号比受力筋小一个型号蹬角信息:一般是受力筋间距+50/100高度是板厚减两个保护层注意事项:1)对于没有板的的地方要删除2)对于升降标高板要注意修稿标高3)对于厚度不一样的板也要修改4)注意配置马凳筋09版没有识别板的功能哟!(二)识别板筋受力筋:提取板钢筋线-提取板钢筋标注-提取支座线-识别板筋此两个识别功能只能单独识别提醒:09板的,受力筋一般自己绘制识别负筋:提取板钢筋线-提取板钢筋标注-提取支座线-识别提醒:09板的对于负筋的识别是在识别板受力筋那里识别的;跨板受力筋跟着负筋一起识别.注意事项:(一)板受力筋:1)注意提取支座线,墙线和梁线2)查漏补缺,注意说明中未注明的板受力筋的信息3)注意检查受力筋的范围4)要是识别效果不好,建议自行绘制(二)负筋及跨板受力筋1)同受力筋2)单边标注的注意标注的距离是从哪里开始算起,双边标注的注意标注距离是否含支座3)注意范围,是否有重复布置七:识别桩承台:提取桩承台边线-提取桩承台标识-识别桩承台桩承台识别时钢筋信息无法识别出来,要自己输入,对于承台的底标高也要自己输入自动识别:反键构件,需要自己修改名称点选识别:需要自己输入名称及信息第二种方式:可以先新建桩承台,再来识别此方法注意:新建时构件名称一定要与图纸上的一样注意事项:1)做基础之前先将首层的柱子复制下来2)配筋无法识别,需要自己修改3)底标高无法识别,需要自己手动修改3)注意理解反建构件的意思GOODBAY!
