配电自动化终端简述VIP免费

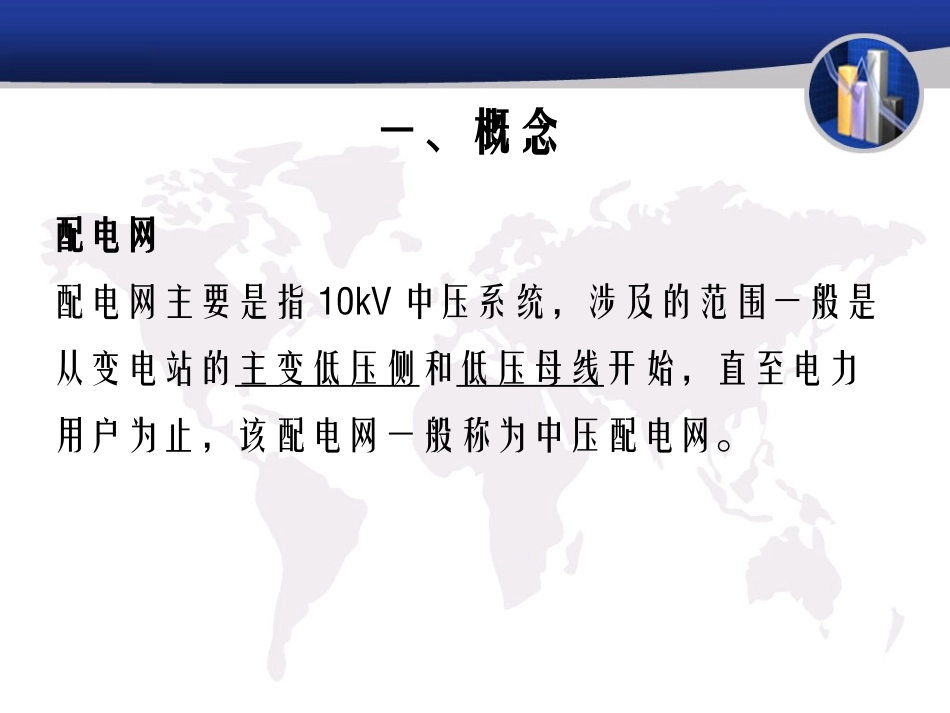

配电自动化终端简述配电自动化终端简述一、概念二、配电自动化终端应用范围三、配电自动化终端分类四、配电自动化终端核心单元介绍五、配电自动化终端功能介绍六、配电自动化终端通讯方式七、配电自动化终端监测对象八、开关类型一、概念配电网配电网主要是指10kV中压系统，涉及的范围一般是从变电站的主变低压侧和低压母线开始，直至电力用户为止，该配电网一般称为中压配电网。一、概念配电自动化利用现代电子技术、通信技术、计算机及网络技术，将配电网实时信息、离线信息、用户信息、电网结构参数、地理信息进行集成，构成完整的自动化管理系统，实现配电系统正常运行及事故情况下的监测、保护、控制和配电管理。一、概念配电自动化终端安装在中压配电网的各类远方监测、控制单元的总称,完成数据采集、控制、通信等功能，主要包括馈线终端、站所终端等二、配电自动化终端应用范围主变主变低压侧开关出线开关母线侧刀闸出线刀闸馈线段馈线分段开关母线侧刀闸主变侧刀闸10KV母线三、配电自动化终端分类1、馈线终端（Feederterminalunit-FTU）安装在配电网架空线路杆塔等处并具有遥信、遥测、遥控和馈线自动化功能的配电自动化终端。（监控对象是开关）三、配电自动化终端分类2、站所终端（Distributionterminalunit-DTU）安装在配电网馈线回路的开关站、配电室、环网柜、箱式变电站等处，具有遥信、遥测、遥控和馈线自动化功能的配电自动化终端。（监控对象是开关）四、配电自动化终端核心单元介绍四、配电自动化终端核心单元介绍配电自动化终端测控单元的组成遥信板用于采集开关的分合信号等遥测板用于采集开关的电压、电流遥控板用于控制开关的分合电源板用于为测控单元供电，需要时可以作为开关的电机电源CPU板通过总线控制其他功能板，完成遥信、遥控、遥测、故障检测、隔离和恢复功能五、配电自动化终端功能介绍1、遥信功能对诸如告警状态、开关位置状态等信息的远程监视。常用采集信号：开关合闸状态、分闸状态、储能状态、接地信号、气压告警信号等实现方式：将一次开关侧相应的触点，接到配电自动化终端，终端实现对遥信信号的采集，并将信号经通讯系统传到配网自动化主站。在国内配网自动化系统中，配电自动化终端采集的遥信状态接入点通常要求开关侧提供无源接点。五、配电自动化终端功能介绍2、遥测对于一些电力模拟量进行测量并通过通讯系统传送到配网自动化主站常用采集量：三个相电压（或两个线电压）、三相电流、直流电压，此外还有根据采集的电压和电流算出的相应的有功、无功、功率因数等实现方式：每个开关内都装有CT，CT二次侧引出的线接到配电自动化终端的遥测端子上；同时每一个站内至少要有一个PT，从PT的二次侧引出线接到终端相应的位置。五、配电自动化终端功能介绍3、遥控对开关进行远程的控制，可以将开关控合也可以将开关控分。实现方式：要求开关一次侧必须要有电动操作机构，该操作机构的电源可以是配电自动化终端提供也可以是其他供电设备提供，当配网自动化主站发下控制命令后，终端会有相应的继电器动作，从而带动开关侧电动操作机构的动作，以达到控制开关分合的目的。六、配电自动化终端通讯方式1、无线通讯方式：GPRS等通讯规约：101规约优点：以自由空间为信息传输通道。可以节省敷设通道的费用。工作较稳定；传输速率高（可以传输数据、话音及图象等信息）缺点:要求两通信点之间应基本无障碍，受地理位置和环境影响较大。六、配电自动化终端通讯方式2、有线：电力线载波等通讯规约：101规约优点：不受地形、地物变化的影响；投资规模较小缺点:可靠性低；传输速率较低；传输距离有一定的限制六、配电自动化终端通讯方式3、光纤通讯规约：104规约优点：通信速率高，信息容量大；可靠性高，其误码率达到10-10数量级；抗干扰能力强，保密性好；配置灵活，扩展方便；可承载多种媒体光端设备通讯接口方式极其完善；设备模块化，安装调试简便。缺点:光缆开断点不宜过多；投资规模较大；一般沿主干线架设，无法覆盖所有的配电自动化终端1、柱上开关必备条件一次柱上开关设备需要具备二次自动化接口，其接口要求实现遥测、遥信、电机及...
