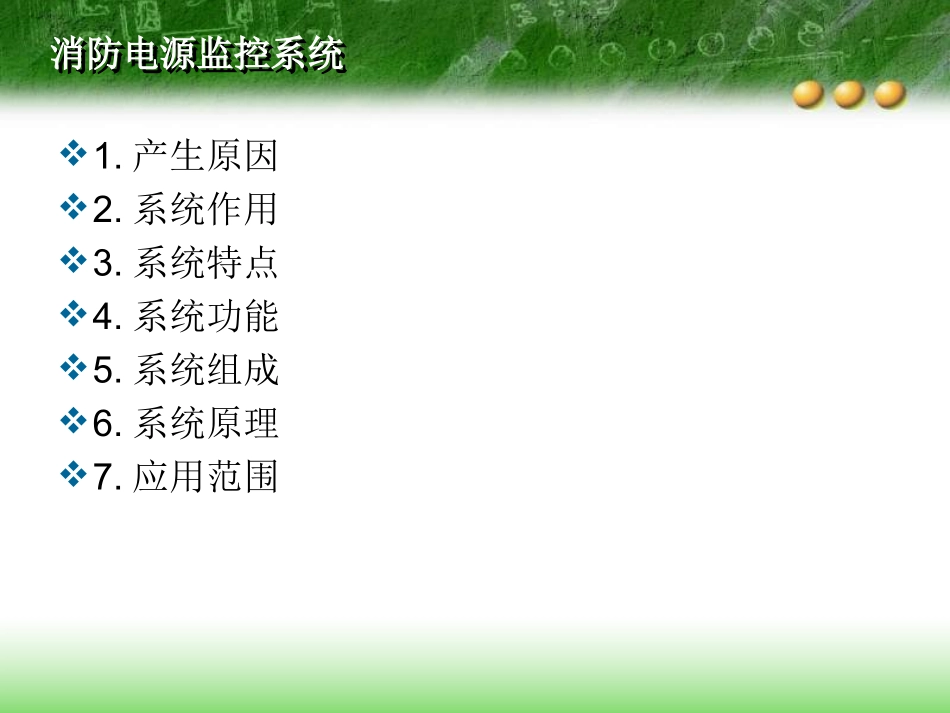

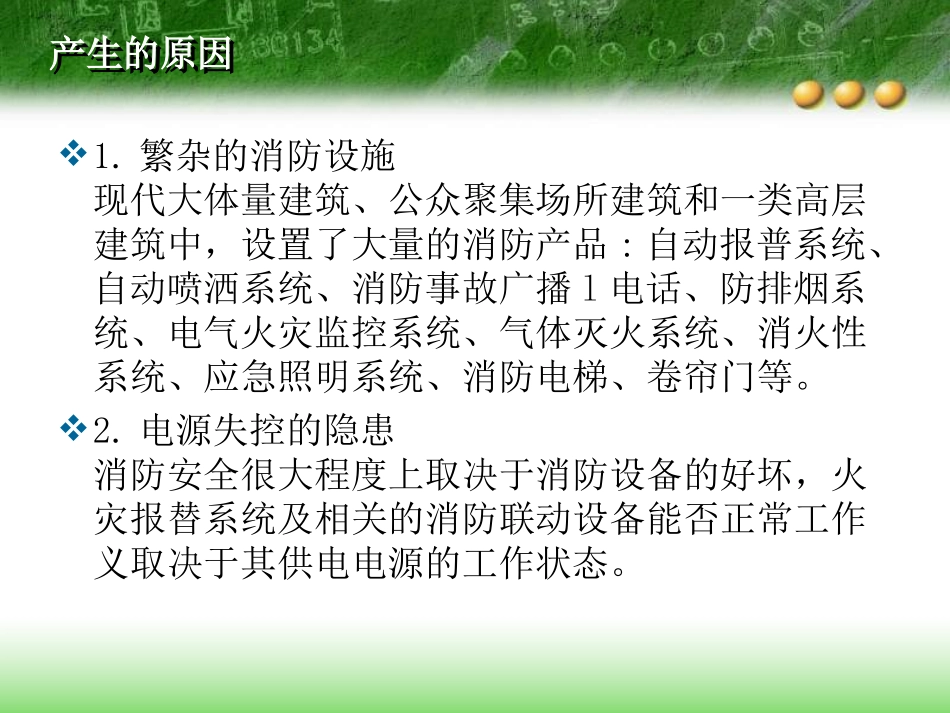

LOGO欧诺尔生产部张奇消防电源监控系统消防电源监控系统1.产生原因2.系统作用3.系统特点4.系统功能5.系统组成6.系统原理7.应用范围产生的原因产生的原因1.繁杂的消防设施现代大体量建筑、公众聚集场所建筑和一类高层建筑中，设置了大量的消防产品:自动报普系统、自动喷洒系统、消防事故广播l电话、防排烟系统、电气火灾监控系统、气体灭火系统、消火性系统、应急照明系统、消防电梯、卷帘门等。2.电源失控的隐患消防安全很大程度上取决于消防设备的好坏，火灾报替系统及相关的消防联动设备能否正常工作义取决于其供电电源的工作状态。系统作用系统作用消防设备电源监控系统能够对消防设备的电源进行实时的监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流(过载)等故障信息并报警、记录的监控系统。系统特点系统特点此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度的保障消防联动系统的可靠性。系统功能系统功能监控报警故障报警控制输出自检报警记录操作分级系统组成系统组成监控主机中继器监控模块传输缆线系统组成系统组成监控主机监控主机对所监测的消防设备电源的运行信息、故障信息、位置信息等参数进行跟踪采集、存储、分析，方便用户进行管理和监控；通过人机交互界面，将消防设备电源的数据汇总显示，具有管理、查看、报警、打印等多项功能中继器延长总线物理长度系统组成系统组成监控模块监控模块用于在现场对各种消防设备的电源及设备运行状态进行信息采集，可通过选择功能不同的监控模块实现对不同消防设备电源的监控要求。传输缆线传输信号系统原理系统原理监控系统网络拓扑直观图系统原理系统原理监控系统网络拓扑结构图监控系统网络监控系统网络模块AFPM-□为传感器（监控模块）。监控器（主机）能接收并显示被监控消防设备电源的工作状态和中继器的工作状态。传输距离大于500m时，需加中继器，1个中继器占用1个传感器（监控模块）地址，中继器的AC220V电源由现场消防电源或消防监控室监控器（主机）提供。传输方式为RS485总线，图中以A/B表示，其电缆屏蔽层应与监控器（主机）的保护接地可靠连接。每一种传感器（监控模块）通过编码开关设定与监控器（主机）的通信地址。根据工程需要在通信线上最远端传感器（监控模块）处宜连接匹配电阻，提高通信稳定性。一般电源监控器（主机）有4个输出回路，每个回路可连接32个传感器（监控模块）。特殊情况下可扩展更多回路。适用范围适用范围适用范围广泛1)大型病医院(病房楼、门诊楼)、影剧院、会馆、体育馆百货楼、商场等人员密集场所2)展览楼、高级旅馆、财贸金融楼、电信楼、高级办公楼等大多大型的公共建筑3)地下铁道、火车站、隧道、汽车站、电影院、礼堂等民用建筑。监控报警监控报警被监控设备电源回路开关状态被监控设备电源的工作状态(电压、电流及报警状态信息)报警响应时间：≤30s报警声信号：可手动消除，当再次有报警信号输入时，能再次启动报警光信号：红色LED指示灯常亮故障报警故障报警监控器与模块(电压/电流信号传感器)之间的连接线断路、短路监控器主电源欠压(≤80%主电源电压)或过压(≥110%主电源电压)监控器与其分体电源间连接线断路、短路当监控器出现以上故障时，能发出与监控报警信号有明显区别的声光故障报警信号故障报警响应时间：≤100s故障报警声信号：手动消除，当再次有报警信号输入时，能再次启动故障报警光信号：黄色LED指示灯常亮故障期间，非故障回路的正常工作不受影响控制输出控制输出对个别或全部被监控设备的报警继电器进行远程遥控操作监控器报警控制输出：常开无源触点，容量：AC250V3A或DC30V3A监控器控制输出：常开无源触点，容量：AC250V3A或DC30V3A自检自检连接检查：通信线路及分体电源线路的断路、短路...
