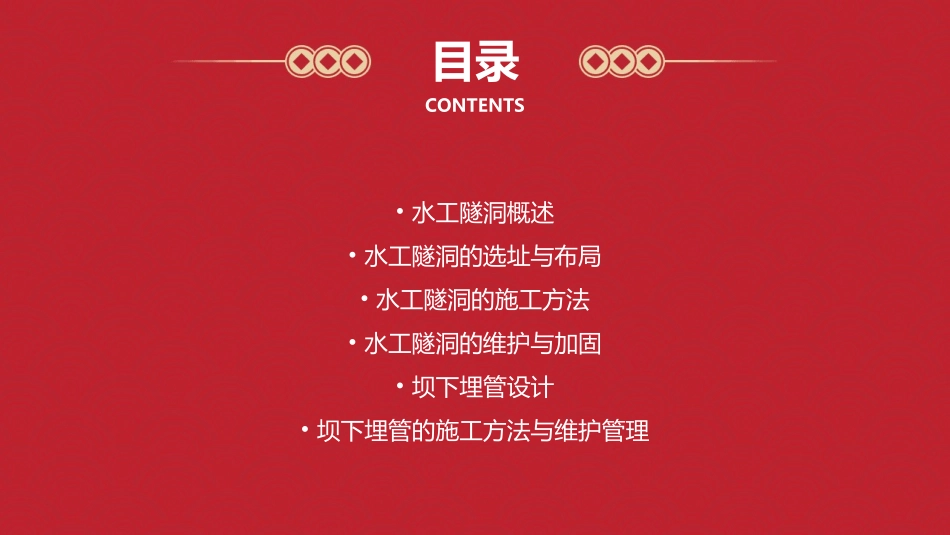

水工隧洞与坝下埋管课件目录CONTENTS•水工隧洞概述•水工隧洞的选址与布局•水工隧洞的施工方法•水工隧洞的维护与加固•坝下埋管设计•坝下埋管的施工方法与维护管理01水工隧洞概述CHAPTER水工隧洞是水利工程中用于引水、输水、泄水等目的的地下隧道。定义水工隧洞具有穿越山体、地质条件复杂、施工难度大、技术要求高等特点。特点水工隧洞的定义与特点根据用途和规模，水工隧洞可分为引水隧洞、输水隧洞、泄水隧洞等类型。水工隧洞在水利工程中起着重要的输水、泄洪作用，是调节和控制水资源的重要设施。水工隧洞的分类与作用作用分类设计水工隧洞的设计包括地形地质条件分析、水力设计、结构设计等方面，其中结构设计需要考虑支护、衬砌等措施。施工水工隧洞的施工方法包括钻爆法、盾构法、TBM法等，具体选择应根据工程条件和技术经济比较确定。水工隧洞的设计与施工02水工隧洞的选址与布局CHAPTER选址原则地质条件良好：选择地质条件稳定、岩体完整、无断裂带或软弱夹层等不良地质条件的区域。施工难度适中：考虑施工队伍的技术水平、施工设备能力和施工周期等因素，选择适合的施工难度。选址原则与影响因素•运行安全：选择对工程运行安全影响较小的区域，避免选址在可能发生滑坡、泥石流等地质灾害的地区。选址原则与影响因素影响因素地形地貌：考虑山体坡度、沟谷走向和地下水位等因素。地质构造：研究区域地质构造和断裂带分布，避开不稳定的地质区域。选址原则与影响因素水文气象调查地表水系和地下水情况，评估其对工程的影响。环境保护评估工程对周边生态环境的影响，尽量减少对生态环境的破坏。选址原则与影响因素根据工程总体布置和地形条件，设计合理的进出口位置和高程。进出口设计洞线选择交叉口设计根据地质条件、施工难度和工程需求，选择合适的洞线长度和弯曲半径。考虑交叉口的地形、地质条件和交通流量等因素，设计合理的交叉口形式和交叉方式。030201布局设计防渗排水设计考虑地下水压力、衬砌透水性和运行安全性等因素，设计合理的防渗排水系统。支护结构设计根据围岩稳定性评估结果，选择合适的支护结构类型和参数，确保围岩稳定性和结构安全性。衬砌类型与结构设计根据工程等级、地质条件和运行要求等因素，选择合适的衬砌类型和结构设计方案。结构设计03水工隧洞的施工方法CHAPTER钻爆法是一种传统的隧道施工方法，通过钻孔、装药、爆破来开挖隧道。该方法适用于各种地质条件，但施工进度较慢，对围岩的扰动较大。钻爆法机械开挖法使用挖掘机、推土机等机械设备进行隧道开挖，适用于地质条件较好、开挖断面较大的隧道。该方法施工速度快，但对围岩的扰动较大。机械开挖法传统施工方法TBM法是一种使用全断面隧道掘进机进行隧道开挖的方法，适用于硬岩地质条件。该方法施工速度快，对围岩的扰动较小，是近年来发展较快的一种施工方法。TBM法NATM法是一种使用新奥地利隧道施工方法的隧道掘进机进行隧道开挖的方法，适用于软岩和硬岩地质条件。该方法对围岩的扰动较小，施工速度较快。NATM法新技术施工方法施工前应对隧道进行详细的地质勘察和工程设计，确定合理的施工方案和安全措施。施工前准备施工过程中应加强质量控制和管理，确保各道工序的质量符合要求，包括钻孔、装药、爆破、通风、运输等。施工过程控制隧道施工存在各种安全隐患，如坍塌、透水、中毒等，因此应加强安全管理和防范措施，确保施工人员的人身安全。施工安全施工质量控制与管理04水工隧洞的维护与加固CHAPTER定期对隧洞进行巡检，发现异常及时处理。定期巡检定期清理隧洞内的淤积物，保证水流顺畅。清理淤积修复损坏的设施，保证隧洞正常运行。修复损坏设施定期监测水质，保证水质符合标准。监测水质隧洞的维护保养对隧洞的结构进行检测，发现隐患及时处理。结构检测对隧洞进行衬砌加固，提高结构强度。衬砌加固修复损坏的排水设施，防止渗漏。排水设施修复对隧洞的支护进行加固，防止崩塌。支护加固隧洞的加固修复对隧洞进行防渗检测，发现渗漏及时处理。防渗检测表面处理灌浆加固防水材料应用对隧洞的表面进行处理，提高防渗性能。对隧洞进行灌浆加固，防止渗漏。应用合适的防水材...
