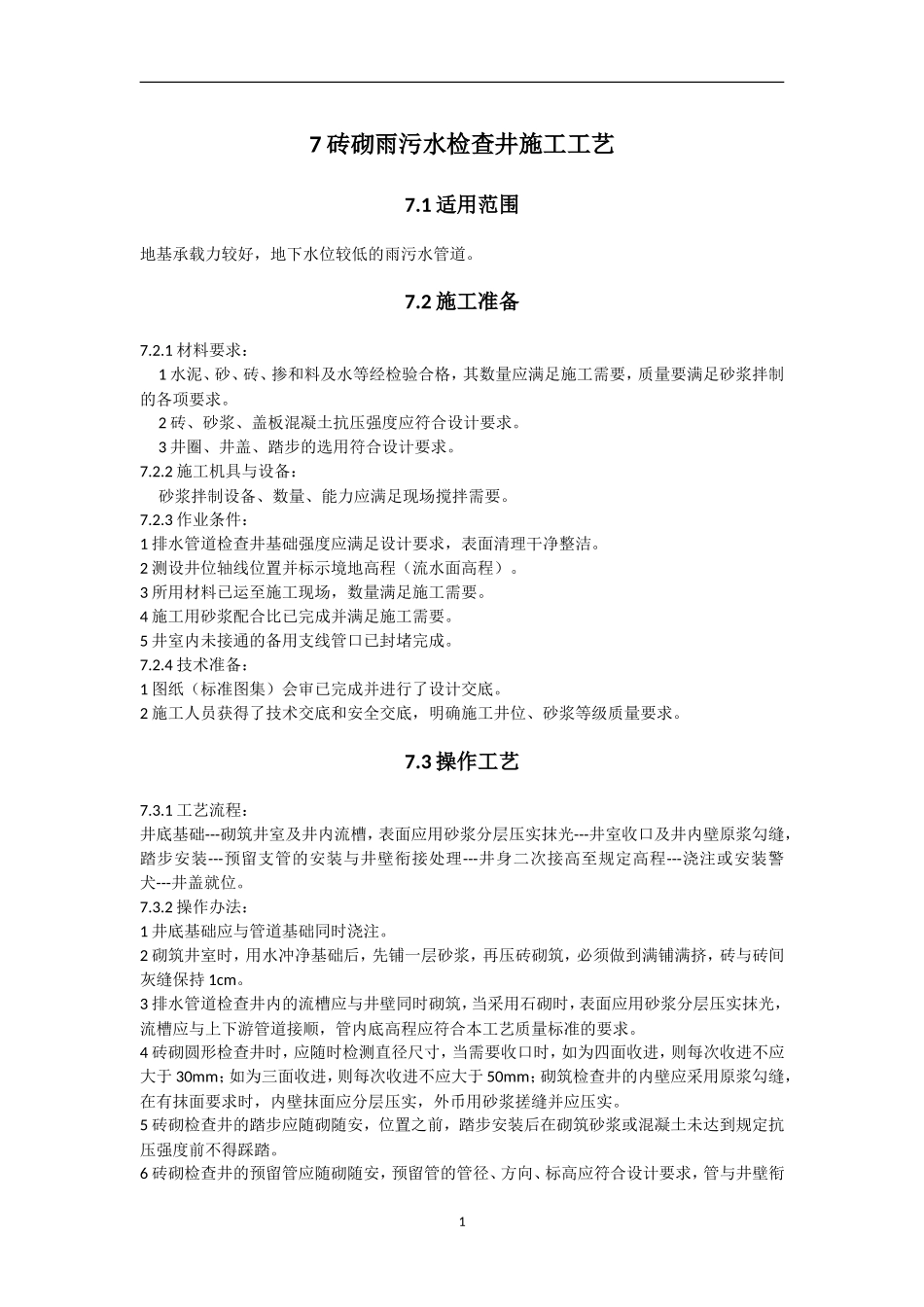

17砖砌雨污水检查井施工工艺7.1适用范围地基承载力较好，地下水位较低的雨污水管道。7.2施工准备7.2.1材料要求：1水泥、砂、砖、掺和料及水等经检验合格，其数量应满足施工需要，质量要满足砂浆拌制的各项要求。2砖、砂浆、盖板混凝土抗压强度应符合设计要求。3井圈、井盖、踏步的选用符合设计要求。7.2.2施工机具与设备：砂浆拌制设备、数量、能力应满足现场搅拌需要。7.2.3作业条件：1排水管道检查井基础强度应满足设计要求，表面清理干净整洁。2测设井位轴线位置并标示境地高程（流水面高程）。3所用材料已运至施工现场，数量满足施工需要。4施工用砂浆配合比已完成并满足施工需要。5井室内未接通的备用支线管口已封堵完成。7.2.4技术准备：1图纸（标准图集）会审已完成并进行了设计交底。2施工人员获得了技术交底和安全交底，明确施工井位、砂浆等级质量要求。7.3操作工艺7.3.1工艺流程：井底基础---砌筑井室及井内流槽，表面应用砂浆分层压实抹光---井室收口及井内壁原浆勾缝，踏步安装---预留支管的安装与井壁衔接处理---井身二次接高至规定高程---浇注或安装警犬---井盖就位。7.3.2操作办法：1井底基础应与管道基础同时浇注。2砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持1cm。3排水管道检查井内的流槽应与井壁同时砌筑，当采用石砌时，表面应用砂浆分层压实抹光，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求。4砖砌圆形检查井时，应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不应大于30mm；如为三面收进，则每次收进不应大于50mm；砌筑检查井的内壁应采用原浆勾缝，在有抹面要求时，内壁抹面应分层压实，外币用砂浆搓缝并应压实。5砖砌检查井的踏步应随砌随安，位置之前，踏步安装后在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。6砖砌检查井的预留管应随砌随安，预留管的管径、方向、标高应符合设计要求，管与井壁衔2接处应严密不得漏水，预留支管口应用低强度等级砂浆砌筑封口抹平。7当砖砌井身不能一次砌完，在二次接高时，应将原砖面得泥土杂物清理干净，再用水清洗砖面并浸透。8砖砌检查井接入圆管的管口应予井内壁平齐，当接入管径大于300mm时，应砌砖圈加固。管子穿越井室壁或井底，应刘有30-50mm的环缝，用油麻、水泥砂浆，油麻-石棉水泥或黏土填塞并捣实。9砖砌检查井砌筑至规定高程后，应及时浇注或安装井圈，盖好井盖。7.3.3冬雨期施工：1雨期砌筑检查井时，应在管道铺设后一次砌起井身。为了防止漂管，必要时可在检查井的井室底部预留进水孔，但还土前必须砌堵严实。2冬期砖砌检查井应有覆盖等防寒措施，并应在两端管头加设风挡，必要时可采用抗冻砂浆砌筑。对于特殊严寒低区，管道施工应在解冻后砌筑。7.4质量标准7.4.1主控项目：1地基承载力必须符合设计要求。2砖与砂浆强度等级必须符合设计要求。3井盖选用符合设计要求，标识明显。4井周边回填土必须符合设计要求。7.4.2一般项目：1井壁砌筑应位置明确，灰浆饱满，灰缝平整，不得有通缝、瞎缝，抹面压光，不得有空鼓、裂缝等现象。2井内流槽应平顺圆滑，不得有建筑垃圾等杂物。3警示盖板尺寸及预留位置应准确，压墙尺寸符合设计要求，勾缝整齐。4井圈、井盖应完整无损，安装稳固，位置准确。5井室内未接通的备用支线管口应封堵。6踏步应安装牢固，位置正确。7砌筑检查井质量要求允许偏差见表7.4.2.检查井质量要求允许偏差表7.4.2序号项目允许偏差（mm）检查频率检查方法范围点数1井室尺寸长、宽±20每座2用尺量长3宽各计一点2直径每座23井筒直径±20每座1用尺量4井口高程农田或绿地+20，-30每座1用水准仪测量5路面与路面规定一致每座1用水准仪测量6井底高程安装D≤1500每座1用水准仪测量7D＞1500每座18顶管D＜1500每座1用水准仪测量9D≥1500每座110踏步安装水平及垂直间距外露长度±10每座1用尺量取偏差较大者11脚窝高、宽、深±10每座1用尺量取偏差较大者12流槽宽度±10每座1用尺量注：1.表中D为管径（mm）。2.接入检查井的只管管口露出井内壁不大于2cm。3、农地、绿地中的井口应按有关规范要求高出地面。7.5质量...
