汽车电器实验指导书.(DOC)VIP免费

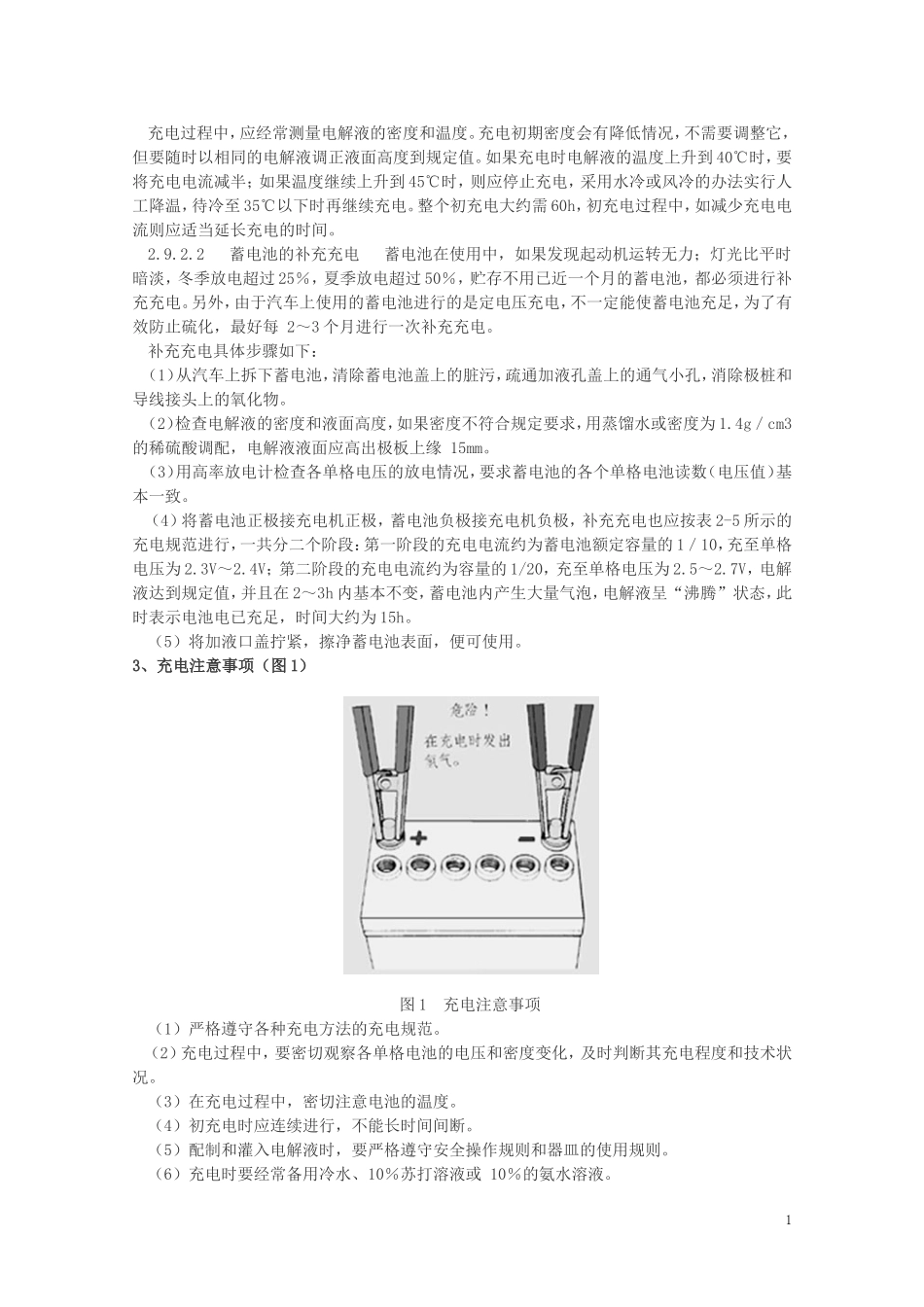

实验一蓄电池结构认识及检测实验一、蓄电池的充电无论是启用新的蓄电池和修复的蓄电池，还是装在车上使用的蓄电池以及存放的蓄电池都须对其进行充电，这对蓄电池的寿命有很大影响。1、充电方法蓄电池的常规充电方法有定电流充电和定电压充电两种，非常规充电有脉冲快速充电。（1）定电流充电：蓄电池在充电过程中，使其充电电流保持恒定不变，随着蓄电池电动势的逐渐提高，逐步增加充电电压的方法叫定电流充电。当充到蓄电池单格电压上升至2.4V（电解液开始冒气泡）时，再将充电电流减小一半后保持恒定，直到蓄电池完全充足。一般使用充电机，在充电工作间对蓄电池进行充电，常采用这种定电流充电法。因为它有较大适用性，可任意选择和调整电流，适应各种不同条件（新蓄电池的初充电，使用中的电池补充充电以及去硫充电等）下的蓄电池充电，其主要特点是充电时间长。（2）定电压充电：在充电过程中，加在蓄电池两端的充电电压保持恒定不变的充电方法，称为定电压充电。汽车上的发电机对蓄电池的充电即为定电压充电。其特点是充电开始，充电电流很大，随着蓄电池电动势的不断增高，充电电流逐渐减小。充电终了，充电电流将自动减小至零，因而不需要人照管。同时由于定电压法充电速度快，4～5h内蓄电池就可获得本身容量的90％～95％，比定电流充电时间的大大缩短。所以特别适合对具有不同容量的蓄电池进行充电。在定电压充电过程中，充电电压对充电的效果影响很大，如果充电电压合适，蓄电池充足电后，充电电流可自动减小到0。如果充电电压低，蓄电池将永远也充不满电，对蓄电池的使用寿命会产生很大的影响。如果充电电压过高，在蓄电池充满电后还会继续充电，此时的充电即为过充电，过充电将会消耗电解液中的水份，也会影响蓄电池的使用寿命。（3）脉冲快速充电法脉冲快速充电，亦为分段充电法。整个充电过程为：正脉冲充电、停充（25ms）、负脉冲（瞬间）放电或反充、再停充一再正脉冲充电。该充电方法显著的特点是充电速度快，即充电时间大大缩短。一次初充电只需5h左右，补充充电仅需lh左右。采用这种方法充电，还可以使蓄电池容量增加，使极板“去硫化”明显。但其缺点是充电速度快，析出的气体总量虽减少，可其出气率高，对极板活性物质的冲刷力强，故易使活性物质脱落，因而对蓄电池的使用寿命会有一定影响。2、充电种类2.9.2.1初充电：新蓄电池或修复后的蓄电池（更换极板）在使用之前的首次充电为初充电。具体操作步骤如下：（1）检查铅蓄电池外壳是已破裂，拧下加液口盖的螺塞，检察通气孔是否畅通。（2）按照不同季节和气温选择电解液密度，将选择好的温度低于35℃的电解液从加液孔处缓缓加人蓄电池内，液面要高出极板上沿15mm。（3）蓄电池加人电解液后，静止6～8h，让电解液充分浸渍极板。此时由于电解液渗透到极板内部，容器里的电解液减少，液面下降，应再加人电解液把液面调整到规定值。待电池内温度低于30℃时，将充电机的正极接到蓄电池的正极，充电机的负极接到蓄电池的负极，准备充电。因为新蓄电池在贮存中可能有一部分极板硫化，充电时容易过热，所以初充电的电流选用的较小，充电分两个阶段进行。第一阶段的充电电流约为蓄电池额定容量的1／15，充电至电解液中有气泡析出，端电电达到2.4V。第二阶段充电电流约为蓄电池额定容量的1/30。充电过程中，应经常测量电解液的密度和温度。充电初期密度会有降低情况，不需要调整它，但要随时以相同的电解液调正液面高度到规定值。如果充电时电解液的温度上升到40℃时，要将充电电流减半；如果温度继续上升到45℃时，则应停止充电，采用水冷或风冷的办法实行人工降温，待冷至35℃以下时再继续充电。整个初充电大约需60h，初充电过程中，如减少充电电流则应适当延长充电的时间。2.9.2.2蓄电池的补充充电蓄电池在使用中，如果发现起动机运转无力；灯光比平时暗淡，冬季放电超过25％，夏季放电超过50％，贮存不用已近一个月的蓄电池，都必须进行补充充电。另外，由于汽车上使用的蓄电池进行的是定电压充电，不一定能使蓄电池充足，为了有效防止硫化，最好每2～3个月进行一次补充充电。补充充电具体步骤如下：（1）从汽车上...
