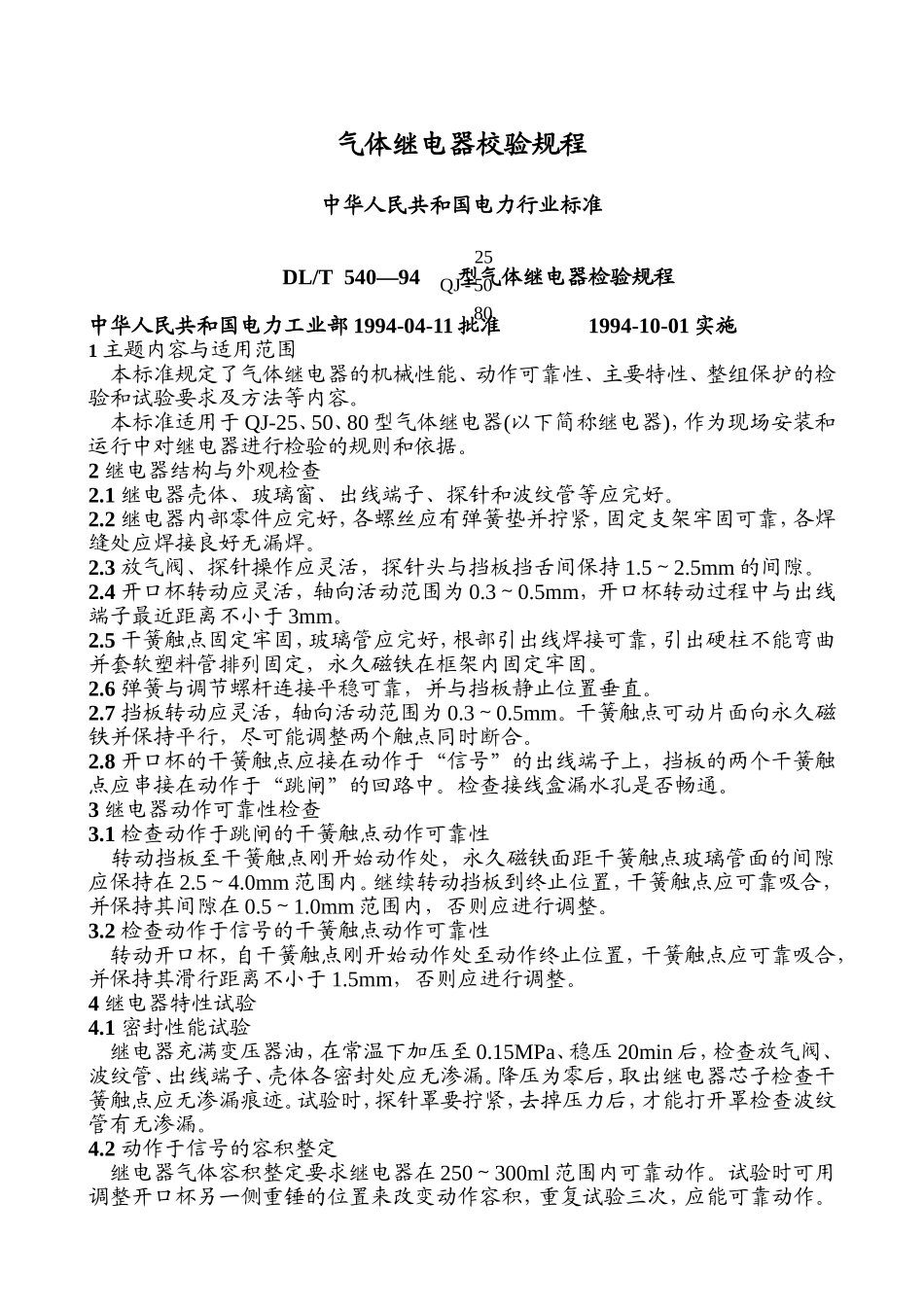

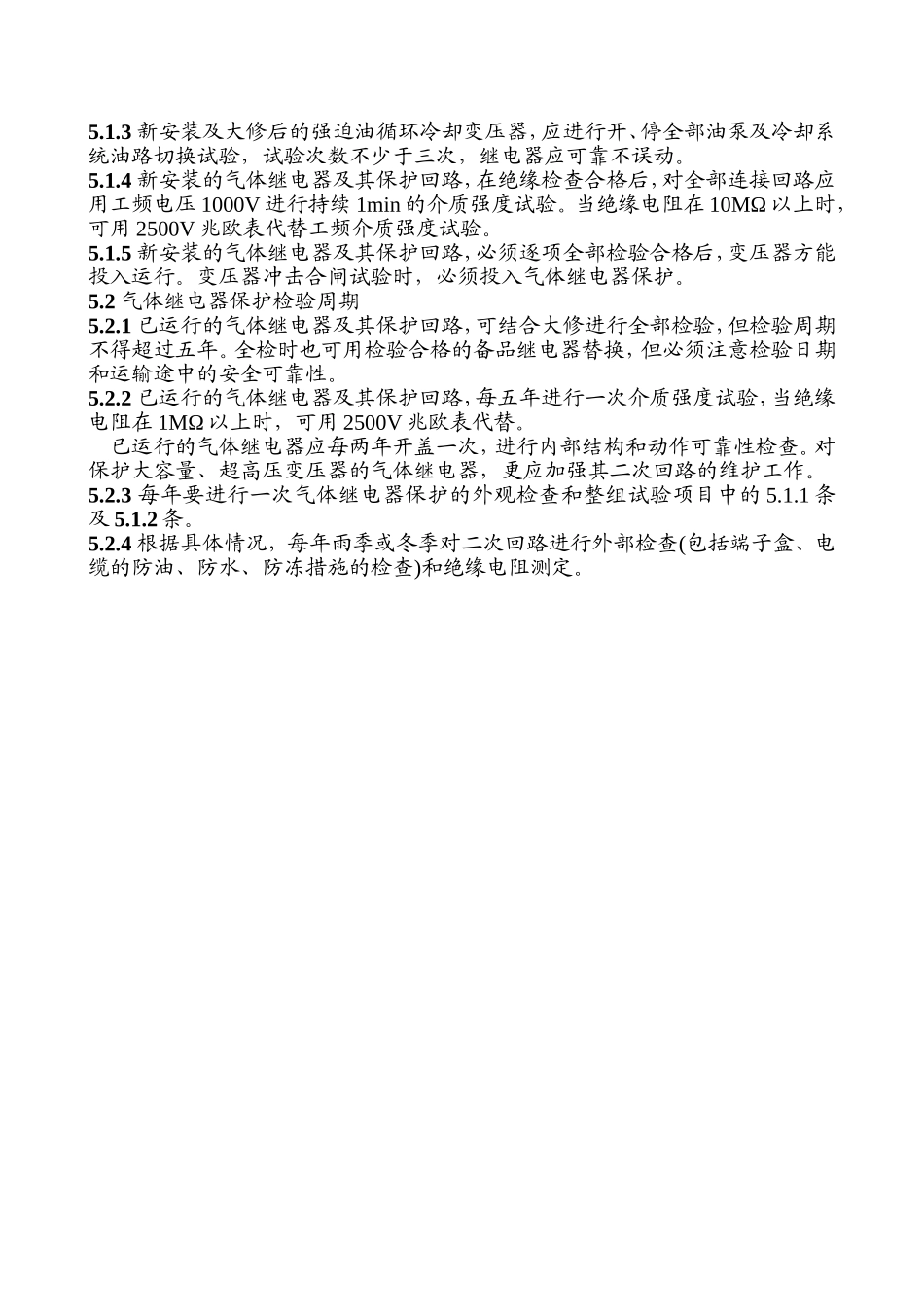

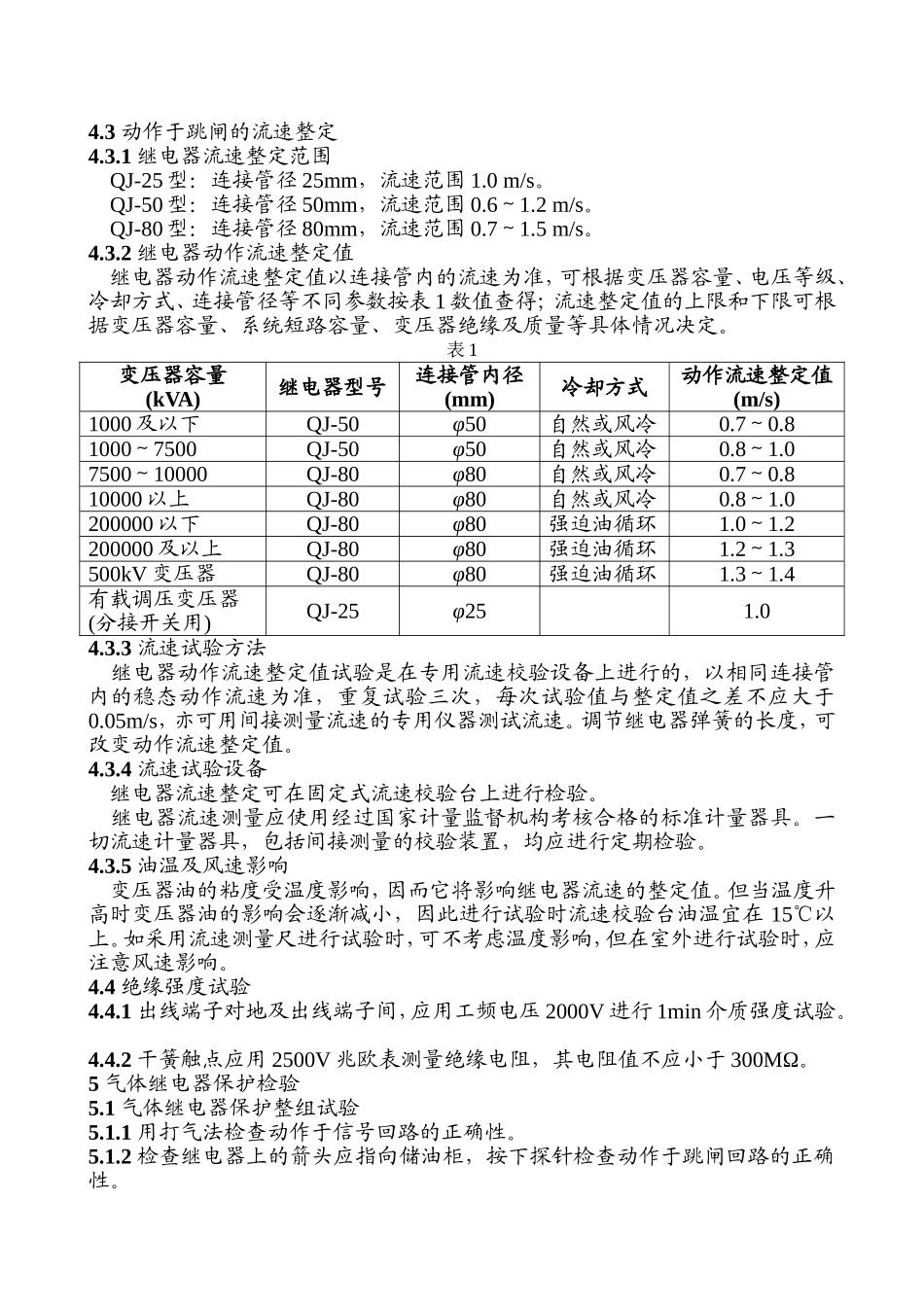

气体继电器校验规程中华人民共和国电力行业标准DL/T540—94型气体继电器检验规程中华人民共和国电力工业部1994-04-11批准1994-10-01实施1主题内容与适用范围本标准规定了气体继电器的机械性能、动作可靠性、主要特性、整组保护的检验和试验要求及方法等内容。本标准适用于QJ-25、50、80型气体继电器(以下简称继电器)，作为现场安装和运行中对继电器进行检验的规则和依据。2继电器结构与外观检查2.1继电器壳体、玻璃窗、出线端子、探针和波纹管等应完好。2.2继电器内部零件应完好，各螺丝应有弹簧垫并拧紧，固定支架牢固可靠，各焊缝处应焊接良好无漏焊。2.3放气阀、探针操作应灵活，探针头与挡板挡舌间保持1.5～2.5mm的间隙。2.4开口杯转动应灵活，轴向活动范围为0.3～0.5mm，开口杯转动过程中与出线端子最近距离不小于3mm。2.5干簧触点固定牢固，玻璃管应完好，根部引出线焊接可靠，引出硬柱不能弯曲并套软塑料管排列固定，永久磁铁在框架内固定牢固。2.6弹簧与调节螺杆连接平稳可靠，并与挡板静止位置垂直。2.7挡板转动应灵活，轴向活动范围为0.3～0.5mm。干簧触点可动片面向永久磁铁并保持平行，尽可能调整两个触点同时断合。2.8开口杯的干簧触点应接在动作于“信号”的出线端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中。检查接线盒漏水孔是否畅通。3继电器动作可靠性检查3.1检查动作于跳闸的干簧触点动作可靠性转动挡板至干簧触点刚开始动作处，永久磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm范围内。继续转动挡板到终止位置，干簧触点应可靠吸合，并保持其间隙在0.5～1.0mm范围内，否则应进行调整。3.2检查动作于信号的干簧触点动作可靠性转动开口杯，自干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。4继电器特性试验4.1密封性能试验继电器充满变压器油，在常温下加压至0.15MPa、稳压20min后，检查放气阀、波纹管、出线端子、壳体各密封处应无渗漏。降压为零后，取出继电器芯子检查干簧触点应无渗漏痕迹。试验时，探针罩要拧紧，去掉压力后，才能打开罩检查波纹管有无渗漏。4.2动作于信号的容积整定继电器气体容积整定要求继电器在250～300ml范围内可靠动作。试验时可用调整开口杯另一侧重锤的位置来改变动作容积，重复试验三次，应能可靠动作。805025-QJ4.3动作于跳闸的流速整定4.3.1继电器流速整定范围QJ-25型：连接管径25mm，流速范围1.0m/s。QJ-50型：连接管径50mm，流速范围0.6～1.2m/s。QJ-80型：连接管径80mm，流速范围0.7～1.5m/s。4.3.2继电器动作流速整定值继电器动作流速整定值以连接管内的流速为准，可根据变压器容量、电压等级、冷却方式、连接管径等不同参数按表1数值查得；流速整定值的上限和下限可根据变压器容量、系统短路容量、变压器绝缘及质量等具体情况决定。表1变压器容量(kVA)继电器型号连接管内径(mm)冷却方式动作流速整定值(m/s)1000及以下QJ-50φ50自然或风冷0.7～0.81000～7500QJ-50φ50自然或风冷0.8～1.07500～10000QJ-80φ80自然或风冷0.7～0.810000以上QJ-80φ80自然或风冷0.8～1.0200000以下QJ-80φ80强迫油循环1.0～1.2200000及以上QJ-80φ80强迫油循环1.2～1.3500kV变压器QJ-80φ80强迫油循环1.3～1.4有载调压变压器(分接开关用)QJ-25φ251.04.3.3流速试验方法继电器动作流速整定值试验是在专用流速校验设备上进行的，以相同连接管内的稳态动作流速为准，重复试验三次，每次试验值与整定值之差不应大于0.05m/s，亦可用间接测量流速的专用仪器测试流速。调节继电器弹簧的长度，可改变动作流速整定值。4.3.4流速试验设备继电器流速整定可在固定式流速校验台上进行检验。继电器流速测量应使用经过国家计量监督机构考核合格的标准计量器具。一切流速计量器具，包括间接测量的校验装置，均应进行定期检验。4.3.5油温及风速影响变压器油的粘度受温度影响，因而它将影响继电器流速的整定值。但当温度升高时变压器油的影响会逐渐减小，因此进行试验时流速校验台油温宜在15℃以上。如采用流速测量尺进行试验时，可不考虑温度影响，但在室外进行试验时，应注意风速...
