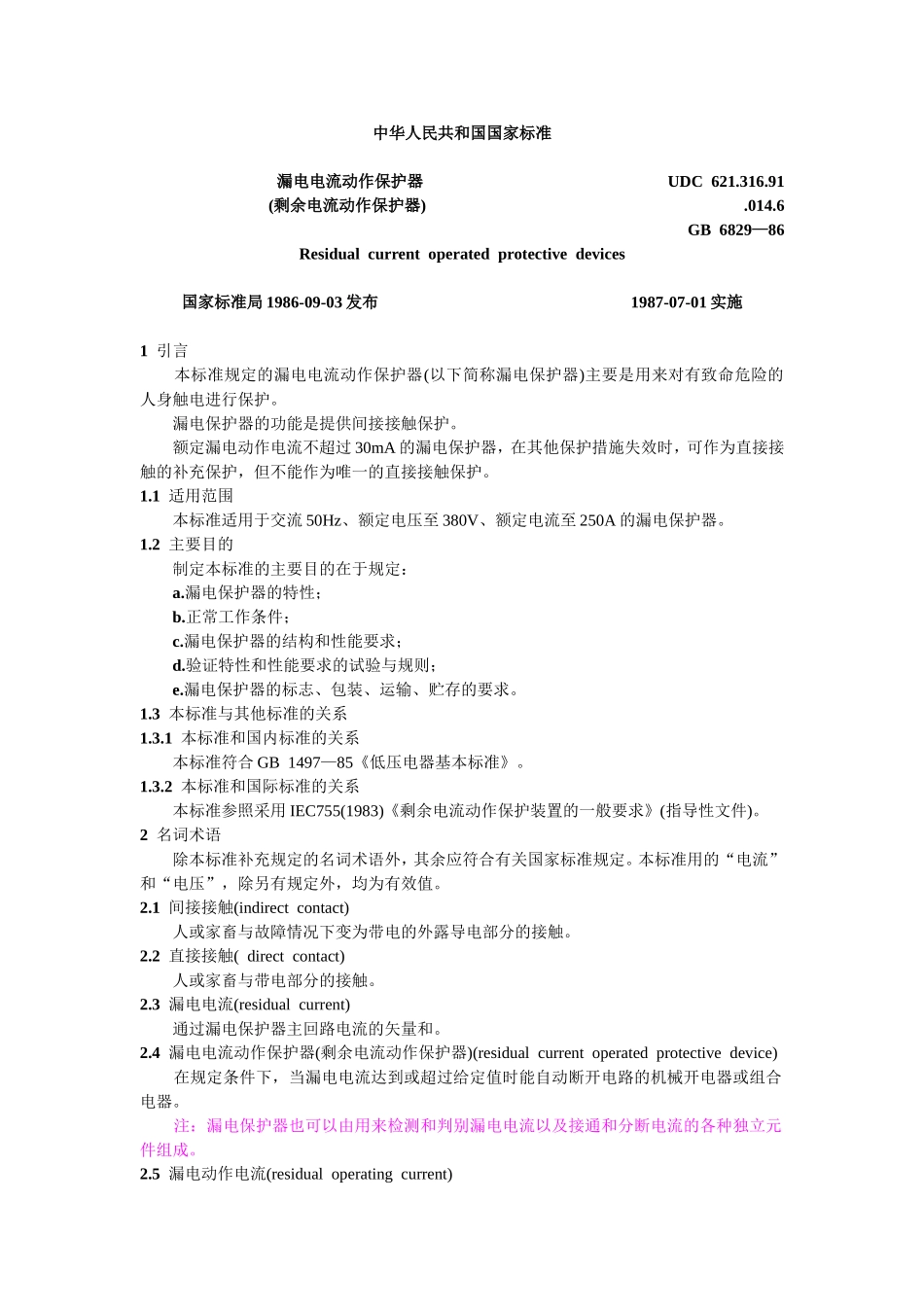

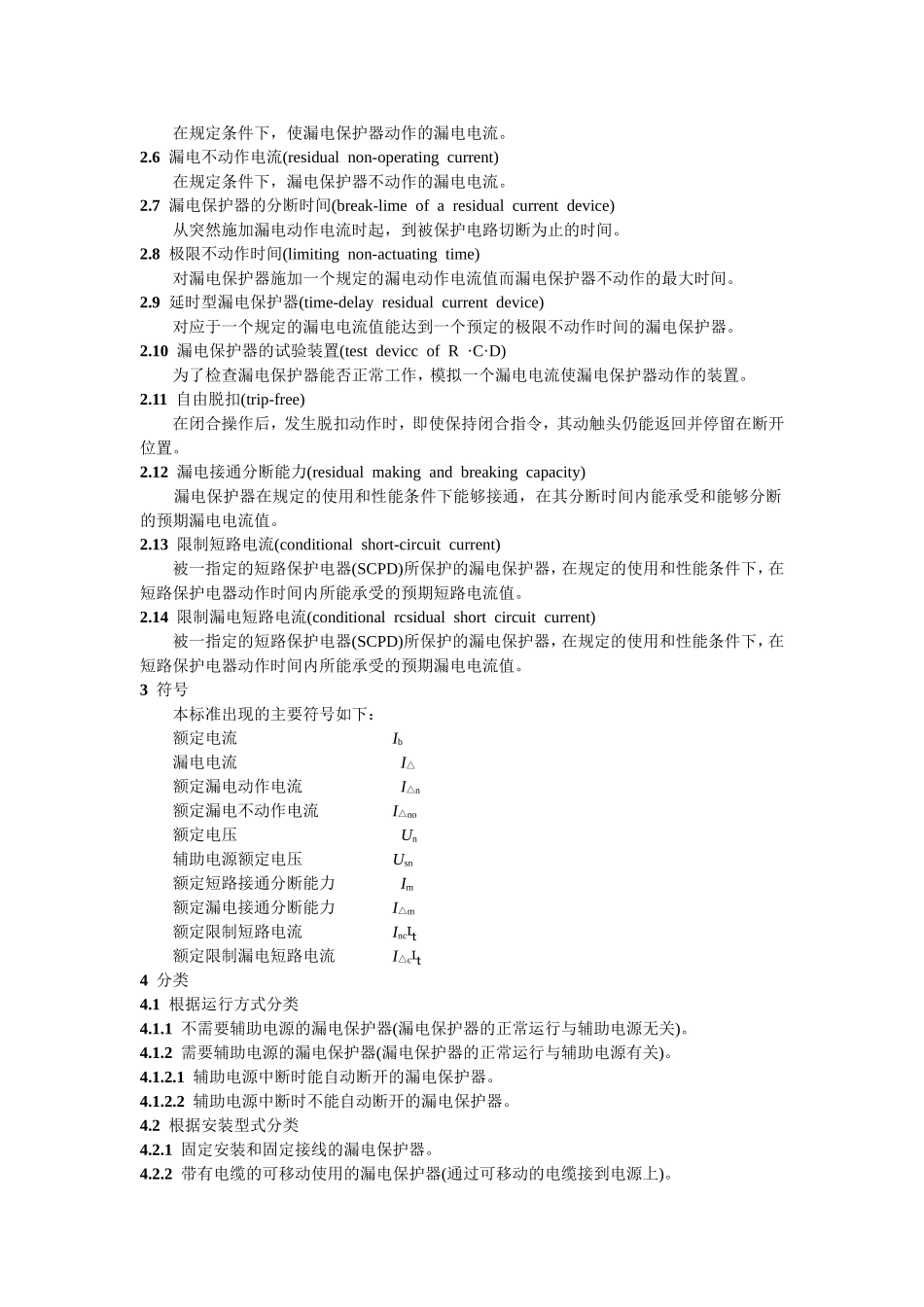

中华人民共和国国家标准漏电电流动作保护器UDC621.316.91(剩余电流动作保护器).014.6GB6829—86Residualcurrentoperatedprotectivedevices国家标准局1986-09-03发布1987-07-01实施1引言本标准规定的漏电电流动作保护器(以下简称漏电保护器)主要是用来对有致命危险的人身触电进行保护。漏电保护器的功能是提供间接接触保护。额定漏电动作电流不超过30mA的漏电保护器，在其他保护措施失效时，可作为直接接触的补充保护，但不能作为唯一的直接接触保护。1.1适用范围本标准适用于交流50Hz、额定电压至380V、额定电流至250A的漏电保护器。1.2主要目的制定本标准的主要目的在于规定：a.漏电保护器的特性；b.正常工作条件；c.漏电保护器的结构和性能要求；d.验证特性和性能要求的试验与规则；e.漏电保护器的标志、包装、运输、贮存的要求。1.3本标准与其他标准的关系1.3.1本标准和国内标准的关系本标准符合GB1497—85《低压电器基本标准》。1.3.2本标准和国际标准的关系本标准参照采用IEC755(1983)《剩余电流动作保护装置的一般要求》(指导性文件)。2名词术语除本标准补充规定的名词术语外，其余应符合有关国家标准规定。本标准用的“电流”和“电压”，除另有规定外，均为有效值。2.1间接接触(indirectcontact)人或家畜与故障情况下变为带电的外露导电部分的接触。2.2直接接触(directcontact)人或家畜与带电部分的接触。2.3漏电电流(residualcurrent)通过漏电保护器主回路电流的矢量和。2.4漏电电流动作保护器(剩余电流动作保护器)(residualcurrentoperatedprotectivedevice)在规定条件下，当漏电电流达到或超过给定值时能自动断开电路的机械开电器或组合电器。注：漏电保护器也可以由用来检测和判别漏电电流以及接通和分断电流的各种独立元件组成。2.5漏电动作电流(residualoperatingcurrent)在规定条件下，使漏电保护器动作的漏电电流。2.6漏电不动作电流(residualnon-operatingcurrent)在规定条件下，漏电保护器不动作的漏电电流。2.7漏电保护器的分断时间(break-limeofaresidualcurrentdevice)从突然施加漏电动作电流时起，到被保护电路切断为止的时间。2.8极限不动作时间(limitingnon-actuatingtime)对漏电保护器施加一个规定的漏电动作电流值而漏电保护器不动作的最大时间。2.9延时型漏电保护器(time-delayresidualcurrentdevice)对应于一个规定的漏电电流值能达到一个预定的极限不动作时间的漏电保护器。2.10漏电保护器的试验装置(testdeviccofR·C·D)为了检查漏电保护器能否正常工作，模拟一个漏电电流使漏电保护器动作的装置。2.11自由脱扣(trip-free)在闭合操作后，发生脱扣动作时，即使保持闭合指令，其动触头仍能返回并停留在断开位置。2.12漏电接通分断能力(residualmakingandbreakingcapacity)漏电保护器在规定的使用和性能条件下能够接通，在其分断时间内能承受和能够分断的预期漏电电流值。2.13限制短路电流(conditionalshort-circuitcurrent)被一指定的短路保护电器(SCPD)所保护的漏电保护器，在规定的使用和性能条件下，在短路保护电器动作时间内所能承受的预期短路电流值。2.14限制漏电短路电流(conditionalrcsidualshortcircuitcurrent)被一指定的短路保护电器(SCPD)所保护的漏电保护器，在规定的使用和性能条件下，在短路保护电器动作时间内所能承受的预期漏电电流值。3符号本标准出现的主要符号如下：额定电流Ib漏电电流I△额定漏电动作电流I△n额定漏电不动作电流I△no额定电压Un辅助电源额定电压Usn额定短路接通分断能力Im额定漏电接通分断能力I△m额定限制短路电流Inc额定限制漏电短路电流I△c4分类4.1根据运行方式分类4.1.1不需要辅助电源的漏电保护器(漏电保护器的正常运行与辅助电源无关)。4.1.2需要辅助电源的漏电保护器(漏电保护器的正常运行与辅助电源有关)。4.1.2.1辅助电源中断时能自动断开的漏电保护器。4.1.2.2辅助电源中断时不能自动断开的漏电保护器。4.2根据安装型式分类4.2.1固定安装和固定接线的漏电保护器。4.2.2带有电缆的可移动使用的漏电保护器(通过可移动的电缆接到电源上)。4.3根据极数和线数分类4.3.1单极二线漏电保护器。4.3.2二极...
