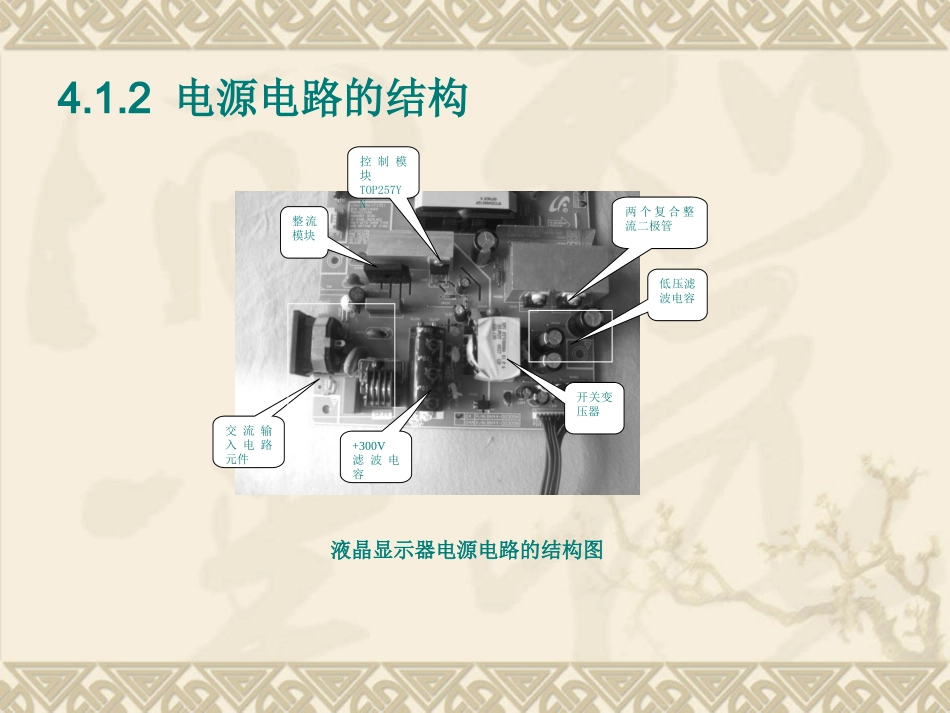

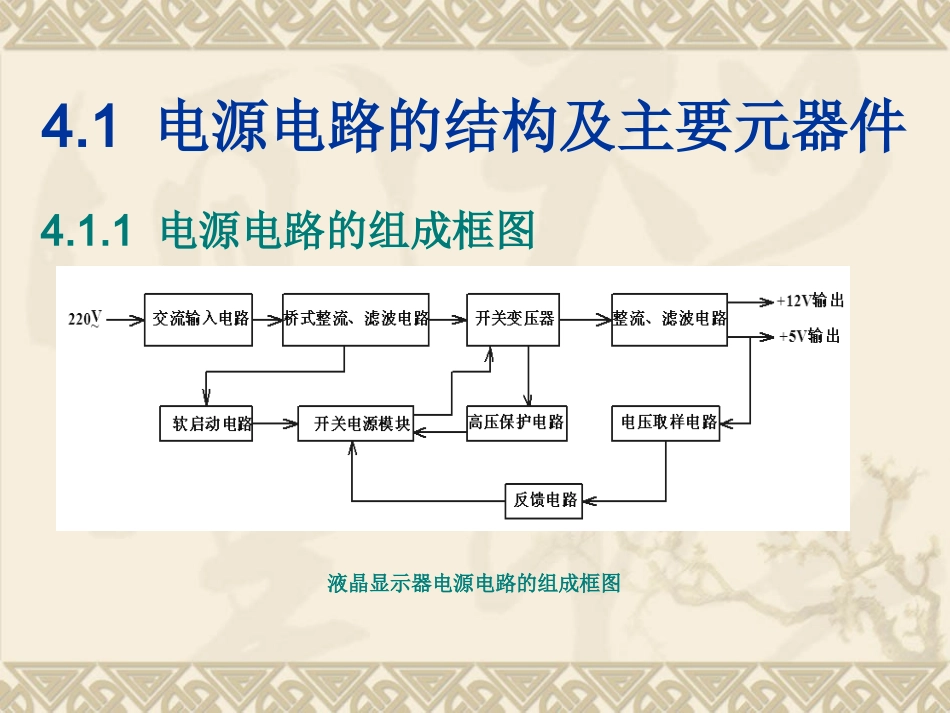

第4章液晶显示器电源电路的故障分析与维修4.1电源电路的结构及主要元器件4.1.1电源电路的组成框图液晶显示器电源电路的组成框图4.1.2电源电路的结构交流输入电路元件整流模块控制模块TOP257YN两个复合整流二极管+300V滤波电容低压滤波电容开关变压器液晶显示器电源电路的结构图4.1.3电源电路的工作过程液晶显示器电源电路的工作过程4.1.4电源电路主要元器件的识别与检测1延时保险管的识别与检测①延时保险管的识别保险管②延时保险管的检测检测保险管将万用表红黑表笔分别接在保险管的两个焊点上，这时观察万用表表盘读数是否为0Ω，如果阻值为0Ω，说明保险管正常。否则保险管内部被烧断。2压敏电阻的识别与检测①压敏电阻的识别压敏电阻②压敏电阻的检测检测压敏电阻将万用表红黑表笔分别接在压敏电阻的两个焊点上，这时观察万用表表盘读数是否为无穷大，如果阻值为无穷大，说明压敏电阻完好。否则保险管内部被击穿。3消干扰电容的识别与检测①消干扰电容器的识别消干扰电容消干扰电容②消干扰电容器的检测检测消干扰电容用万用表的红黑两支表笔分别接在消干扰电容器的两个引脚上，这时如果万用表的指针会有一大幅度摆动，随后就会慢慢回到无穷大的位置，说明消干扰电容器的充、放电性能良好；如果万用表指针不偏动或偏动后不能回偏，说明该消干扰电容器内部开路或击穿；如果万用表的指针在回偏的过程中突然回到无穷大的位置，说明该电容器已漏电。4消干扰线圈的识别与检测①消干扰线圈的识别消干扰线圈②消干扰线圈的检测检测消干扰线圈将万用表红黑表笔分别接在线圈绕组的两个焊点上，这时观察万用表表盘读数是否为0.1Ω，如果阻值为0.1Ω，说明线圈正常。5热敏电阻的识别与检测①热敏电阻的识别热敏电阻②热敏电阻的检测检测热敏电阻将万用表红黑表笔分别接在保险管的两个焊点上，这时观察万用表表盘读数是否为3Ω，如果阻值为3Ω，说明热敏电阻正常。否则保险管内部被烧断。6桥式整流模块的识别与检测①桥式整流模块的识别桥式整流模块②桥式整流模块的检测测量正向电阻测量反向电阻用万用表的红表笔接桥式整流模块的“+”端，黑表笔接桥式整流模块的“～”端，这时测量出来的电阻值为正向电阻值，正常值为1.2K左右。调换表笔，黑表笔接桥式整流模块的“+”端，红表笔接桥式整流模块的“～”端，这时测量出来的电阻为反向电阻，正常值为无穷大。用万用表的黑表笔接桥式整流模块的“—”端，红表笔接桥式整流模块的“～”端，这时测量出来的电阻值为正向电阻值，正常值为1.2K左右。调换表笔，红表笔接桥式整流模块的“—”端，黑表笔接桥式整流模块的“～”端，这时测量出来的电阻为反向电阻，正常值为无穷大。7+300V滤波电容的识别与检测①滤波电容的识别+300V滤波电容②滤波电容的检测检测滤波电容器用万用表的红黑两支表笔分别接在消干扰电容器的两个引脚上，这时如果万用表的指针会有大幅度摆动，随后就会慢慢回到无穷大的位置，说明滤波电容器的充、放电性能良好；如果万用表指针不偏动或偏动后不能回偏，说明该滤波电容器内部开路或击穿；如果万用表的指针在回偏的过程中突然回到无穷大的位置，说明该电容器已漏电。8开关电源控制模块的识别与检测①开关电源控制模块TOP257YN的识别②开关电源控制模块TOP257YN的检测②开关电源控制模块TOP257YN的检测测量正向电阻用万用表的红表笔接模块的第4脚（接地脚），黑表笔依次测量其它引脚的在路电阻值，这时测出来的电阻值为正向电阻；调换表笔用万用表的黑表笔接模块的第4脚（接地脚），红表笔依次测量其它引脚的在路电阻值，这时测出来的电阻值为反向电阻。在路测量出来的正反向电阻值如表4-1所示9开关变压器的识别与检测①开关变压器的识别开关变压器②开关变压器的检测检测初级线圈绕组检测次级线圈绕组将万用表红黑表笔接在初级线圈绕组的两个焊点上，这时观察万用表表盘读数是否为0.2Ω，如果阻值为0.2Ω，说明初级线圈正常。将万用表的电阻档拨至R×1Ω档并调零后，红黑表笔接在次级线圈绕组的两个焊点上，这时观察万用表表盘读数是否为0.1Ω，如果阻值为0.1Ω，说明初级线圈正常。如果万用表指示为零或无穷大，则说明...
