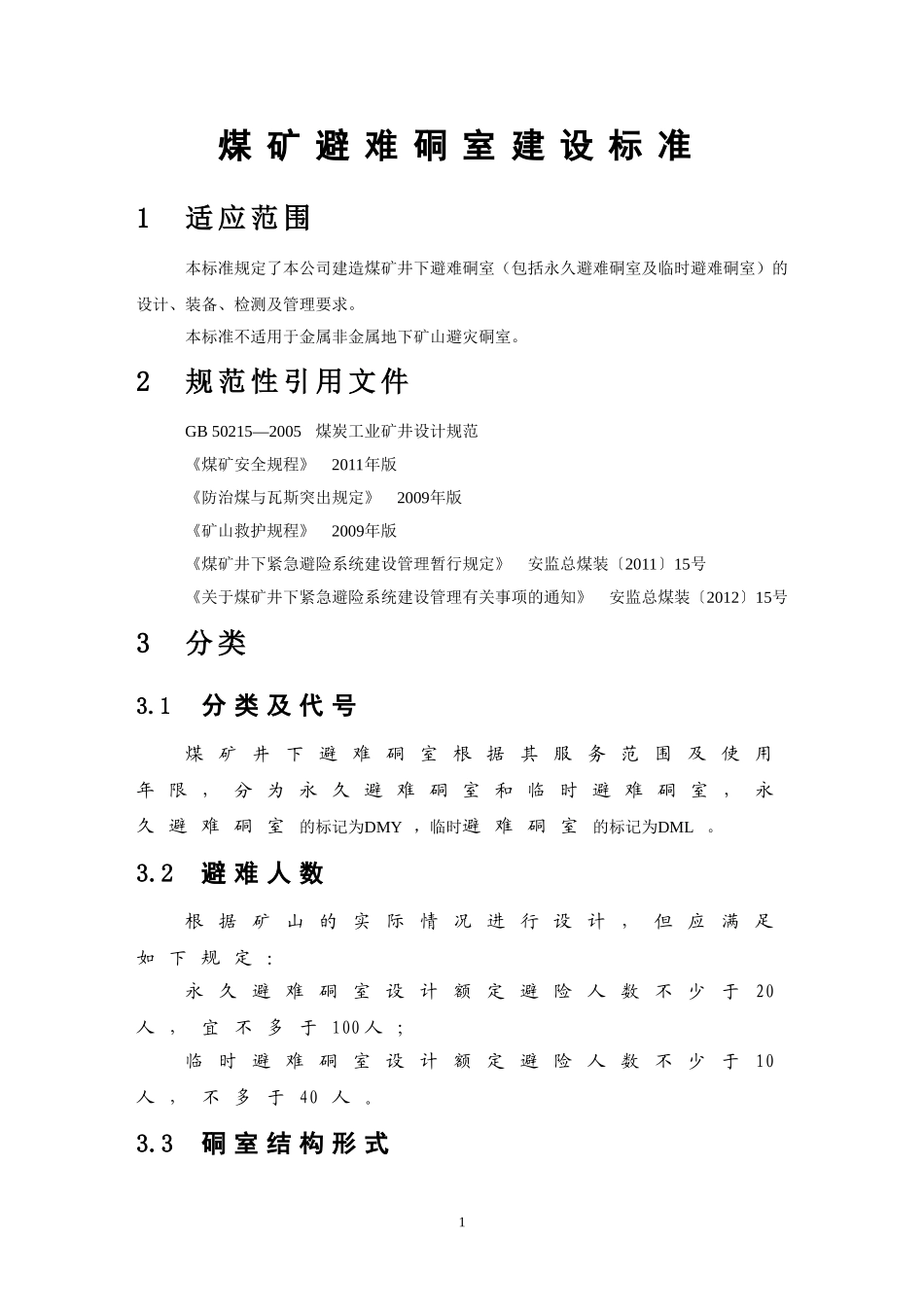

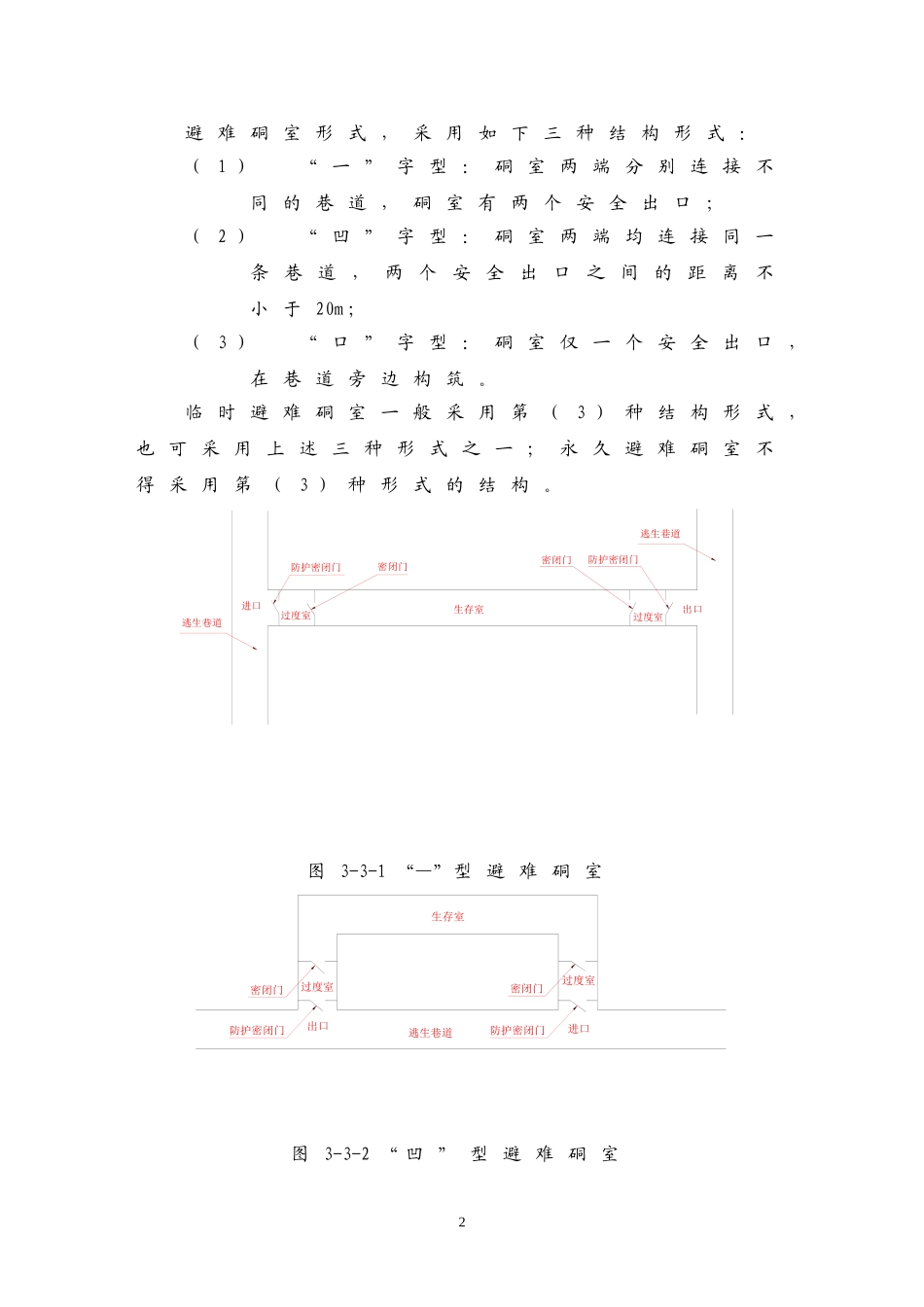

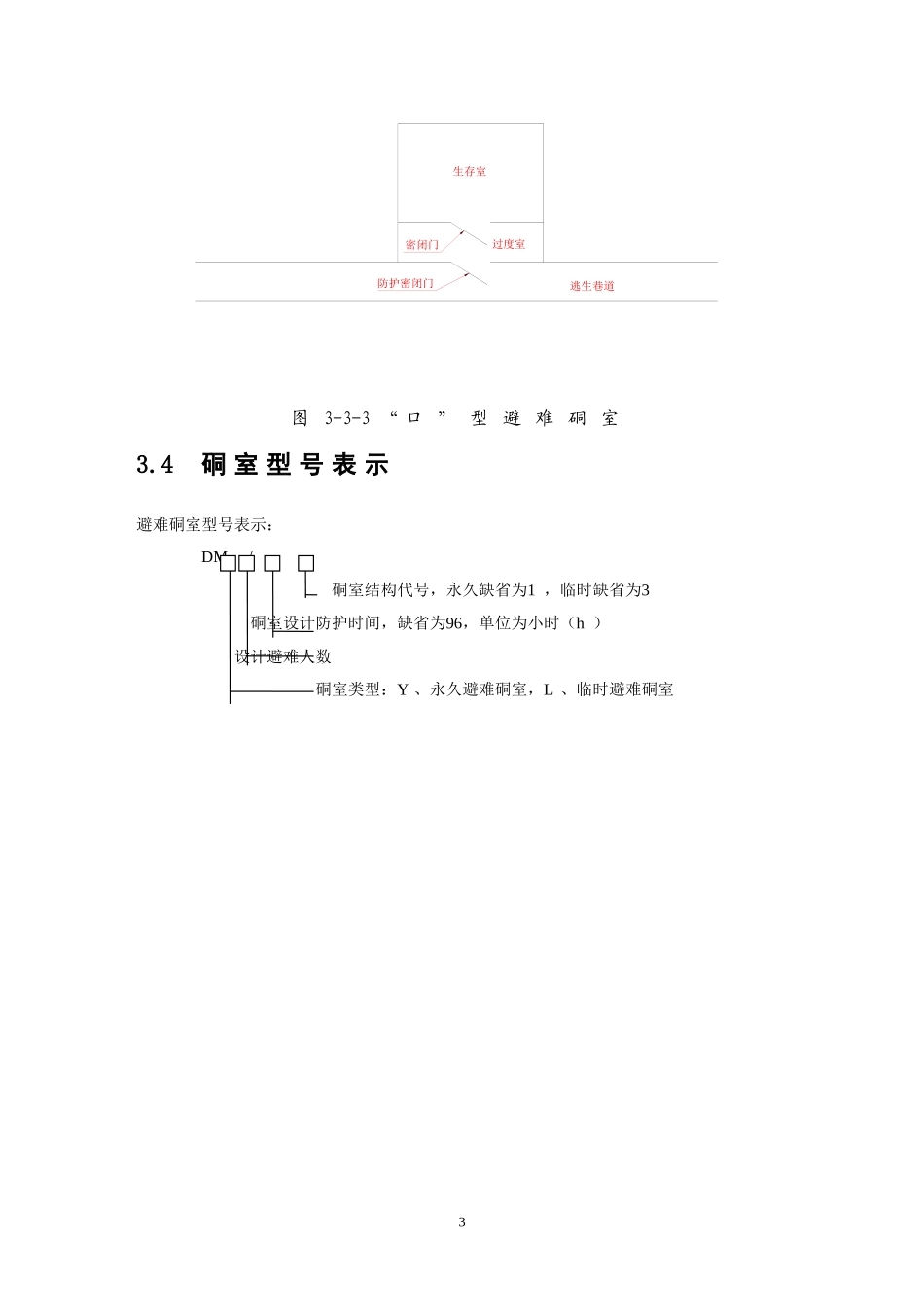

煤矿避难硐室建设标准1适应范围本标准规定了本公司建造煤矿井下避难硐室（包括永久避难硐室及临时避难硐室）的设计、装备、检测及管理要求。本标准不适用于金属非金属地下矿山避灾硐室。2规范性引用文件GB50215—2005煤炭工业矿井设计规范《煤矿安全规程》2011年版《防治煤与瓦斯突出规定》2009年版《矿山救护规程》2009年版《煤矿井下紧急避险系统建设管理暂行规定》安监总煤装〔2011〕15号《关于煤矿井下紧急避险系统建设管理有关事项的通知》安监总煤装〔2012〕15号3分类3.1分类及代号煤矿井下避难硐室根据其服务范围及使用年限，分为永久避难硐室和临时避难硐室，永久避难硐室的标记为DMY，临时避难硐室的标记为DML。3.2避难人数根据矿山的实际情况进行设计，但应满足如下规定：永久避难硐室设计额定避险人数不少于20人，宜不多于100人；临时避难硐室设计额定避险人数不少于10人，不多于40人。3.3硐室结构形式1避难硐室形式，采用如下三种结构形式：（1）“一”字型：硐室两端分别连接不同的巷道，硐室有两个安全出口；（2）“凹”字型：硐室两端均连接同一条巷道，两个安全出口之间的距离不小于20m；（3）“口”字型：硐室仅一个安全出口，在巷道旁边构筑。临时避难硐室一般采用第（3）种结构形式，也可采用上述三种形式之一；永久避难硐室不得采用第（3）种形式的结构。过度室过度室生存室逃生巷道逃生巷道密闭门防护密闭门防护密闭门密闭门出口进口图3-3-1“—”型避难硐室防护密闭门生存室过度室过度室逃生巷道进口出口密闭门密闭门防护密闭门图3-3-2“凹”型避难硐室2过度室生存室逃生巷道防护密闭门密闭门图3-3-3“口”型避难硐室3.4硐室型号表示避难硐室型号表示：DM/-硐室结构代号，永久缺省为1，临时缺省为3硐室设计防护时间，缺省为96，单位为小时（h）设计避难人数硐室类型：Y、永久避难硐室，L、临时避难硐室3避难硐室型号表类型标记人数结构形式永久避难硐室DMY20~1001：“一”字型；2：“凹”字型临时避难硐室DML10~401：“一”字型；2：“凹”字型；3：“口”字型4基本要求4.1设计避难硐室设计，应当由具备煤炭行业专业（矿井）设计资质的机构完成。避难硐室施工前，应有专门的施工设计，报企业技术负责人批准后方可实施。永久避难硐室应设置在井底车场、水平大巷、采区（盘区）避灾路线上，服务于整个矿井、水平或采区，服务年限一般不低于5年。临时避难硐室应设置在采掘区域或采区避灾路线上，主要服务于采掘工作面及其附近区域，服务年限一般不大于5年。硐室容量应满足突发紧急情况下所服务区域全部人员紧急避险的需要，包括生产人员、管理人员及可能出现的其他临时人员，并应有一定的备用系数。永久避难硐室的备用系数不低于1.2，临时避难硐室的备用系数不低于1.1。4.2功能要求避难硐室必需具备安全防护、氧气供给保障、有害气体去除、环境监测、通讯、照明、4人员生存保障等基本功能，在无任何外界支持的情况下额定防护时间不低于96小时。4.3位置选择避难硐室应布置在稳定的岩层中，避开地质构造带、高温带、应力异常区以及透水危险区。特殊情况下确需布置在煤层中时，应有控制瓦斯涌出和防止瓦斯积聚、煤层自燃的措施。永久避难硐室应确保在服务期间不受采动影响，临时避难硐室应在服务期间避免受采动损害。4.4安全出口结构避难硐室安全出口应采用向外开启的两道门结构。外侧第一道门采用既能抵挡一定强度的冲击波，又能阻挡有毒有害气体的防护密闭门；第二道门采用能阻挡有毒有害气体的密闭门。两道门之间为过渡室，密闭门之内为避险生存室。4.5硐室面积永久避难硐室过渡室的净面积应不小于3.0米2；临时避难硐室不小于2.0米2。生存室的宽度不得小于2.0米。永久避难硐室生存室的净高不低于2.0米，每人应有不低于1.0米2的有效使用面积。临时避难硐室生存室的净高不低于1.85米，每人应有不低于0.9米2的有效使用面积。54.6硐室施工避难硐室施工前，应有专门的施工设计，报企业技术负责人批准后方可实施。避难硐室施工中应加强工程管理和过程控制，确保施工质量。5功能及配置标准5.1安全防护功能5.1.1安全出口防护硐室安全出口前后20米范围内巷道应采用不燃性...
