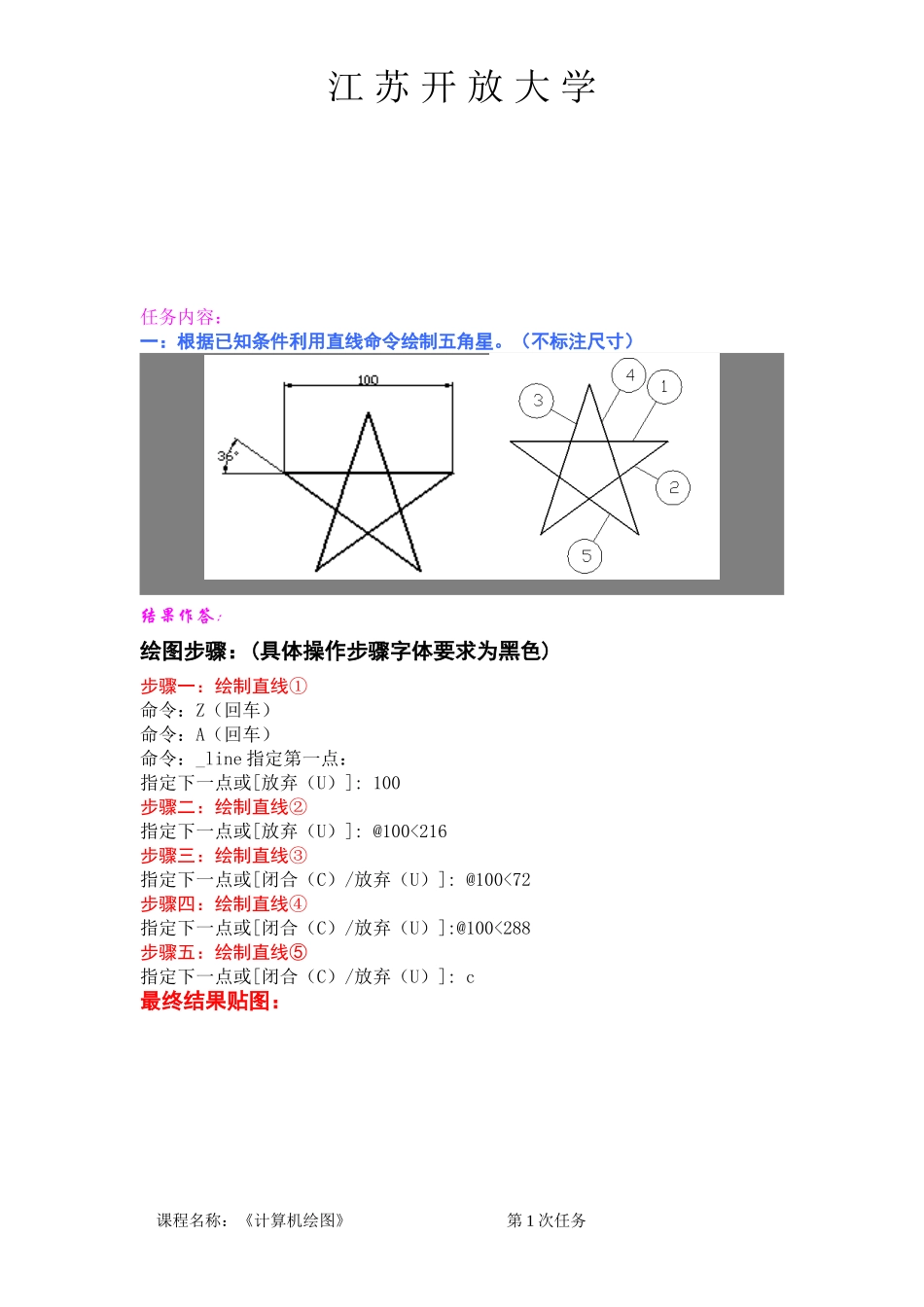

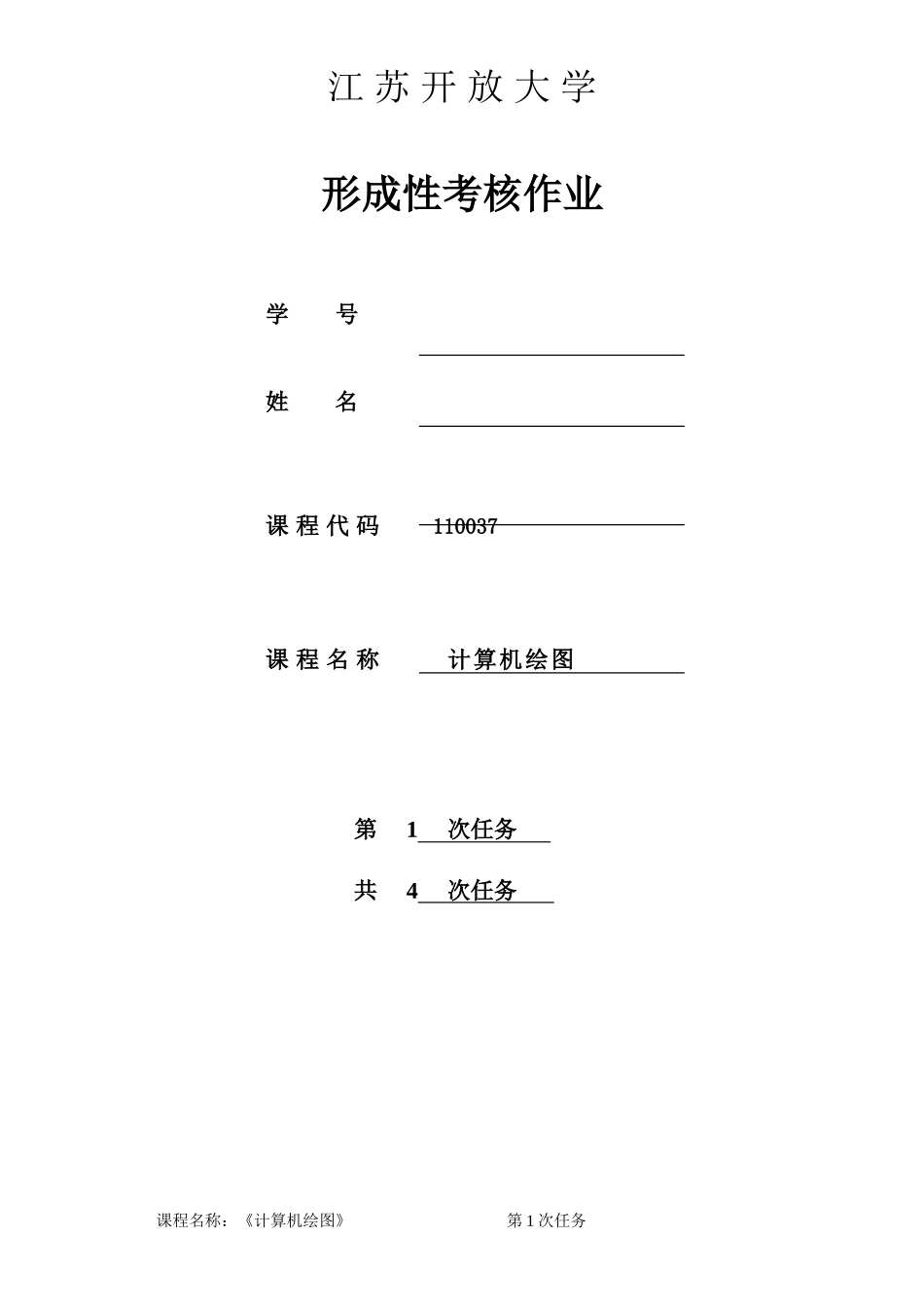

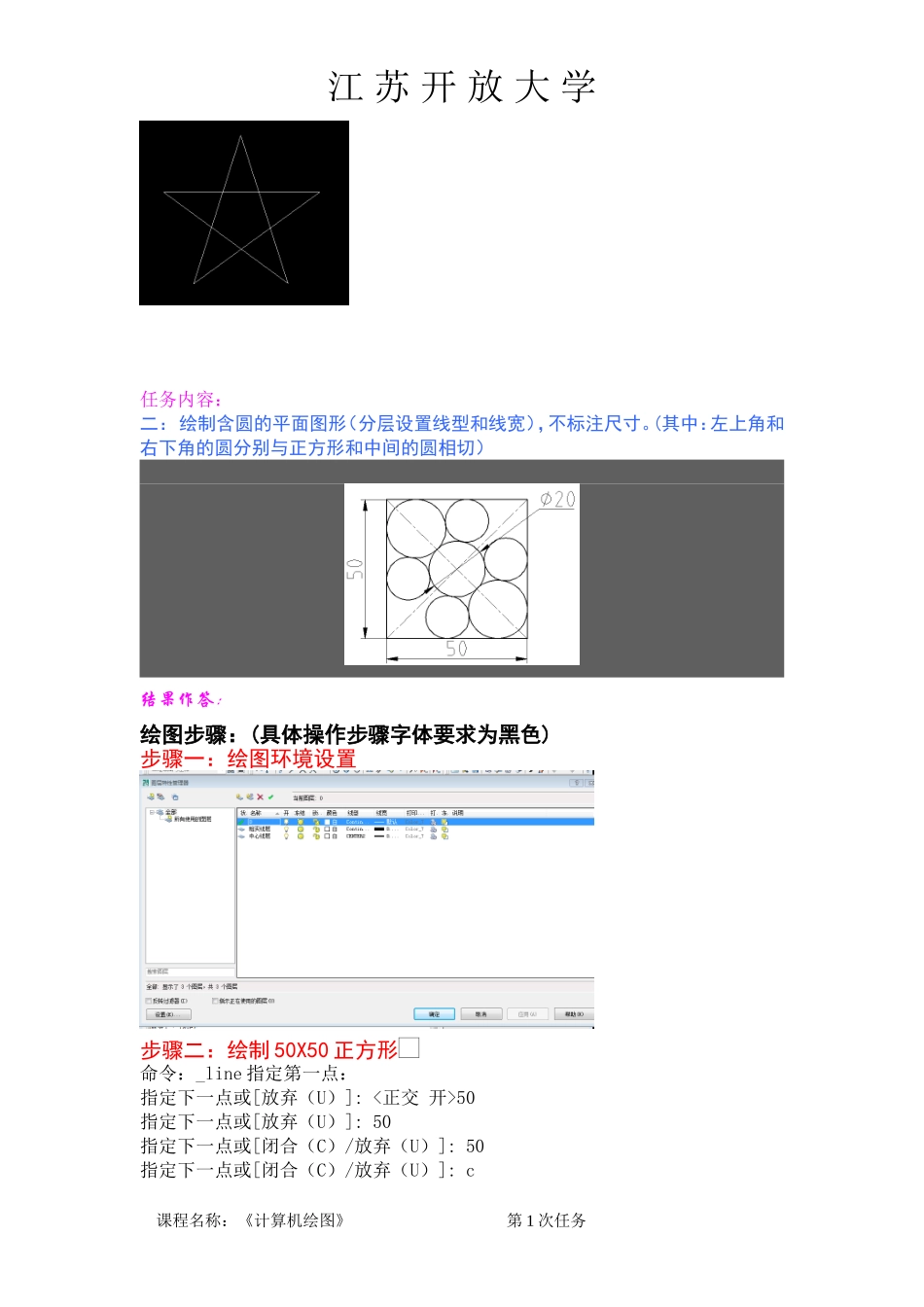

江苏开放大学形成性考核作业学号姓名课程代码110037课程名称计算机绘图第1次任务共4次任务课程名称:《计算机绘图》第1次任务江苏开放大学任务内容:一:根据已知条件利用直线命令绘制五角星。(不标注尺寸)结果作答:绘图步骤:(具体操作步骤字体要求为黑色)步骤一:绘制直线①命令:Z(回车)命令:A(回车)命令:_line指定第一点:指定下一点或[放弃(U)]:100步骤二:绘制直线②指定下一点或[放弃(U)]:@100<216步骤三:绘制直线③指定下一点或[闭合(C)/放弃(U)]:@100<72步骤四:绘制直线④指定下一点或[闭合(C)/放弃(U)]:@100<288步骤五:绘制直线⑤指定下一点或[闭合(C)/放弃(U)]:c最终结果贴图:课程名称:《计算机绘图》第1次任务江苏开放大学任务内容:二:绘制含圆的平面图形(分层设置线型和线宽),不标注尺寸。(其中:左上角和右下角的圆分别与正方形和中间的圆相切)结果作答:绘图步骤:(具体操作步骤字体要求为黑色)步骤一:绘图环境设置步骤二:绘制50X50正方形命令:_line指定第一点:指定下一点或[放弃(U)]:<正交开>50指定下一点或[放弃(U)]:50指定下一点或[闭合(C)/放弃(U)]:50指定下一点或[闭合(C)/放弃(U)]:c课程名称:《计算机绘图》第1次任务江苏开放大学步骤三:绘制中心线命令:_line指定第一点:指定下一点或[放弃(U)]:指定下一点或[放弃(U)]:步骤四:绘制直径为20的圆命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:指定圆的半径或[直径(D)]:_d指定圆的直径:20步骤五:绘制其余六个小圆命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点:指定圆上你的第二个点:指定圆上你的第三个点:命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点:指定圆上你的第二个点:指定圆上你的第三个点:命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点:_tan到指定圆上你的第二个点:_tan到指定圆上你的第三个点:_tan到命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点:_tan到指定圆上你的第二个点:_tan到指定圆上你的第三个点:_tan到命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点:_tan到指定圆上你的第二个点:_tan到指定圆上你的第三个点:_tan到命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点:_tan到指定圆上你的第二个点:_tan到指定圆上你的第三个点:_tan到命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点:_tan到指定圆上你的第二个点:_tan到指定圆上你的第三个点:_tan到最终结果贴图:课程名称:《计算机绘图》第1次任务江苏开放大学任务内容:三:绘制带多边形的平面图形。(不标注尺寸)结果作答:绘图步骤:(具体操作步骤字体要求为黑色)步骤一:绘图环境设置步骤二:绘制φ10、φ20圆命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:_3p指定圆上你的第一个点:指定圆的半径或[直径(D)]<7.6596>:_d指定圆的直径<15.3192>:20命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:<打开三维对象捕捉><打开对象捕捉><极轴开>指定圆的半径或[直径(D)]<10.0000>:_d指定圆的直径<20.0000>:10步骤三:绘制中心线命令:_dimcenter课程名称:《计算机绘图》第1次任务江苏开放大学选择圆弧或圆步骤四:绘制φ30圆和正六边形,并处理中心线命令:_copy找到1个当前设置:复制模式=多个指定基点或[位移(D)/模式(O)]<位移>:指定第二个点或[阵列(A)]<使用第一个点作为位移>:25指定第二个点或[阵列(A)/退出(E)/放弃(U)]<退出>:命令:_copy找到1个当前设置:复制模式=多个指定基点或[位移(D)/模式(O)]<位移>:指定第二个点或...
