建筑构造第十六讲——钢筋混凝土楼梯及细部构造VIP免费

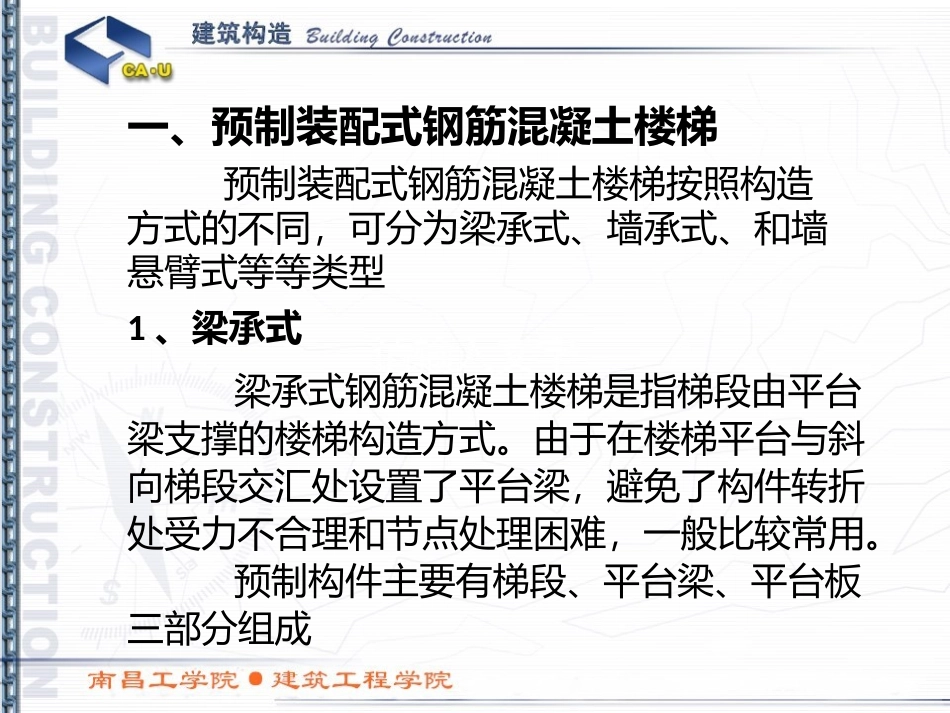

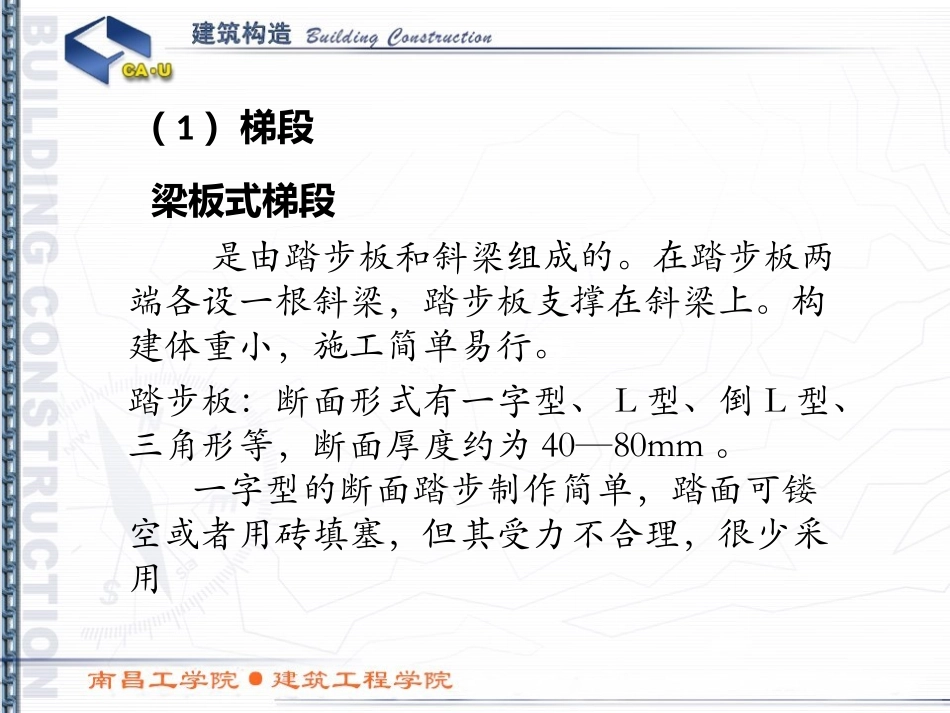

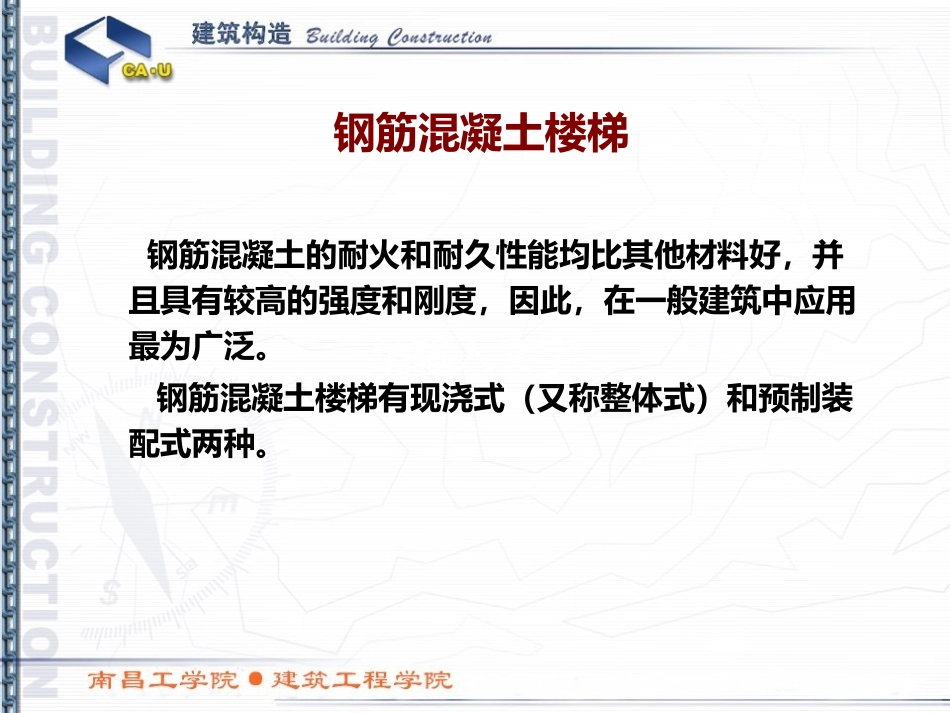

钢筋混凝土楼梯钢筋混凝土的耐火和耐久性能均比其他材料好，并且具有较高的强度和刚度，因此，在一般建筑中应用最为广泛。钢筋混凝土楼梯有现浇式（又称整体式）和预制装配式两种。一、预制装配式钢筋混凝土楼梯预制装配式钢筋混凝土楼梯按照构造方式的不同，可分为梁承式、墙承式、和墙悬臂式等等类型1、梁承式梁承式钢筋混凝土楼梯是指梯段由平台梁支撑的楼梯构造方式。由于在楼梯平台与斜向梯段交汇处设置了平台梁，避免了构件转折处受力不合理和节点处理困难，一般比较常用。预制构件主要有梯段、平台梁、平台板三部分组成（1）梯段梁板式梯段是由踏步板和斜梁组成的。在踏步板两端各设一根斜梁，踏步板支撑在斜梁上。构建体重小，施工简单易行。踏步板：断面形式有一字型、L型、倒L型、三角形等，断面厚度约为40—80mm。一字型的断面踏步制作简单，踏面可镂空或者用砖填塞，但其受力不合理，很少采用L形和倒L形断面踏步为平板带肋形式，较一字形断面踏步板受力合理、自重减轻，但其底面形状呈折线形，不平整。三角形断面踏步板底面平整，受力合理，为了减轻自重，常将三角形断面踏步板抽空，形成空心构件斜梁按断面形式分为：矩形和锯齿形矩形断面斜梁制作简单，应用广泛，用于搁置三角形断面踏步板。锯齿形断面斜梁制作较复杂，用于搁置一字形、L形、倒L形断面踏步板板式梯段板式梯段是由斜梯断面和平台梁组成的，斜梯段板为带踏步的钢筋混凝土锯齿形板。由于没有斜梁，梯段底面平整，结构厚度小，相应的增加了平台梁下净空高度。（2）平台梁为了便于支撑梯段板或斜梁，平衡梯段水平力分力并减少平台平台梁所占的结构空间，平台梁一般做成L形（3）平台板平台板可根基需要采用钢筋混凝土空心板、槽形板或平板。当平台上设有管道井通过时，不宜布置空心板。平台板一般平行于平台梁布置，以利于加强楼梯间的整体刚度，有时候也采用垂直布置，这是平台板尺寸采用小平板2、墙承式预制踏步的两端支承在墙上。预制踏步墙承式楼梯不需要设梯梁和平台梁，预制构件只有踏步和平台板，踏步可采用L形或一字形。一般适用于单向楼梯或中间有电梯间的三折楼梯。对于双跑平行楼梯，应在楼梯间中部设墙。为了采光和扩大视野，可在中间的墙上适当部位留洞口，墙上最好装有扶手。3、悬挑踏步楼梯是将踏步一端固定在墙上，另一端悬挑，利用悬挑的踏步承受梯段全部荷载，并直接传递给墙体。预制踏步采用L形或一字形。悬挑式楼梯一般情况下，只要没有特殊冲击荷载，还是安全可靠的，但不宜用于7度以上的地震区建筑。楼梯间两侧墙体的厚度不应小于240mm，悬挑长度一般不超过1500mm。二、现浇钢筋混凝土楼梯特点：整体性能好、刚度大、抗震性能好的优点。但其施工工序多，施工进度较慢，施工周期长，模板耗费量大故多用于工程比较大、抗震设防要求高或形式复杂的楼梯形式。分类：现浇钢筋混凝土楼梯分为板式楼梯和梁板式楼梯两种。定义：现浇钢筋混凝土楼梯是指楼梯段(梁)和楼梯平台采用现浇方法制作的楼梯。板式楼梯：把楼梯段看作一块斜放的板，楼梯板分为有平台梁和无平台梁两种情况。有平台梁的板式楼梯的梯段两端放置在平台梁上，平台梁之间的距离为楼梯段的跨度。其传力过程为：楼梯段→平台梁→楼梯间墙无平台梁的板式楼梯是将楼梯段和平台板组合成一块折板，这时板的跨度为楼梯段的水平投影长度与平台宽度之和。（1）板式楼梯扭板式楼梯：主要用于旋转楼梯，为了使梯段造型轻盈，常在靠近边缘处局部减薄出挑。（2）梁板式楼梯定义：由梯段板、平台梁、平台板外加梯段梁组成。梁板式楼梯分类：正梁式梯段（明步楼梯）：梯梁在踏步板下部反梁式梯段（暗步楼梯）：梯梁从踏步板两侧上翻。这样不仅可以让梯段底表面平整，而且可以防止垃圾、灰尘从梯井落下或洗刷楼梯时污水沿踏步端头下淌，缺点是梁占据梯段的部分宽度双梁布置又有正梁式梯段和反梁式梯段。正梁式梯段（明步楼梯）：梯梁在踏步板下部反梁式梯段（暗步楼梯）：梯梁从踏步板两侧上翻。双梁布置踏步—梯段梁—平台梁—墙或柱传力方式：斜梁有时只设一根单梁，通常有两种形式：一种是在踏步板的一侧设斜梁，将踏步板的另一侧搁...
