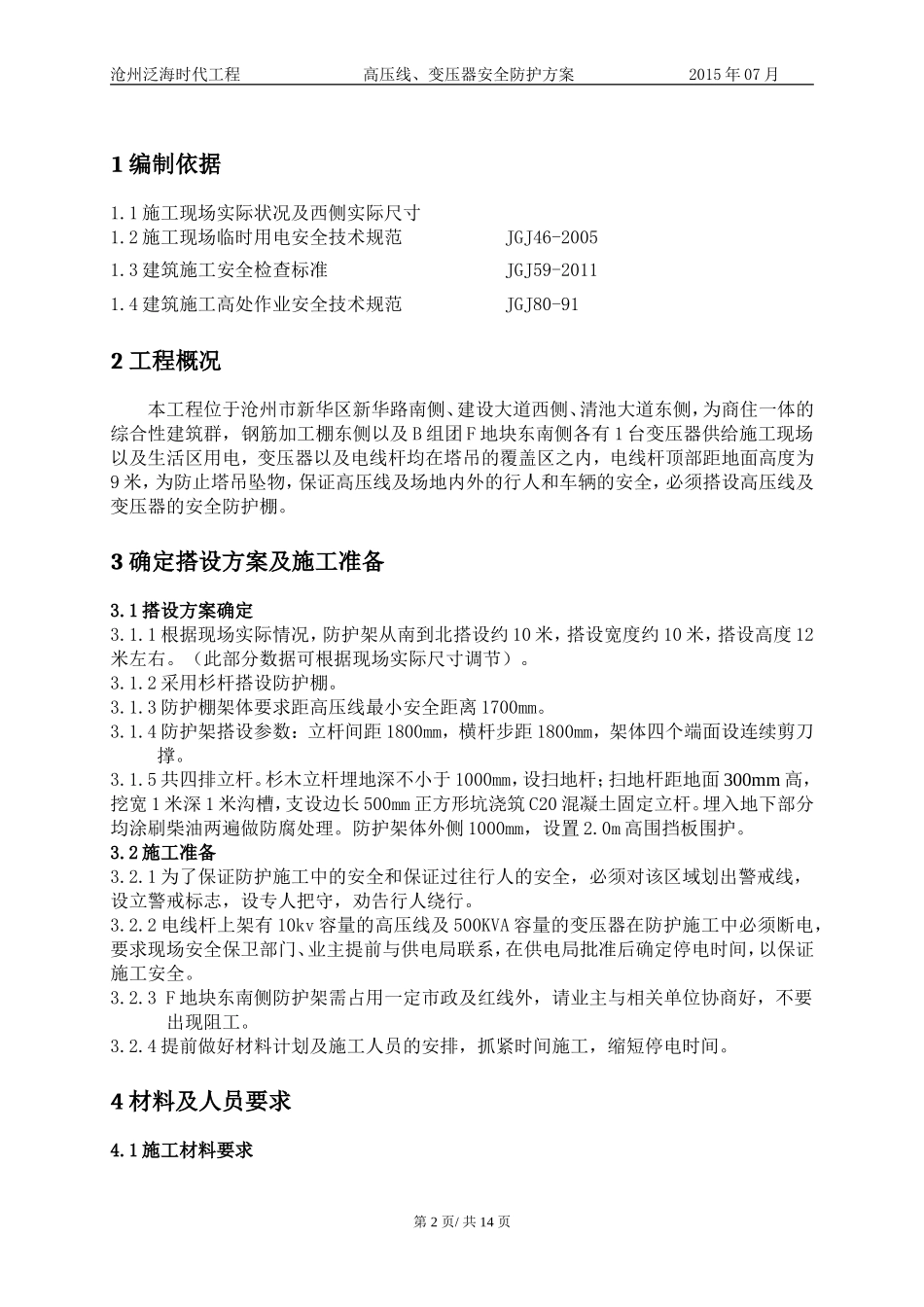

沧州泛海时代工程高压线、变压器安全防护方案2015年07月目录1编制依据......................................................................................................22工程概况......................................................................................................23确定搭设方案及施工准备..........................................................................24材料及人员要求..........................................................................................35防护架搭设要求..........................................................................................56注意事项......................................................................................................67安全措施......................................................................................................78整体架子稳定措施......................................................................................89应急预案......................................................................................................8第1页/共14页沧州泛海时代工程高压线、变压器安全防护方案2015年07月1编制依据1.1施工现场实际状况及西侧实际尺寸1.2施工现场临时用电安全技术规范JGJ46-20051.3建筑施工安全检查标准JGJ59-20111.4建筑施工高处作业安全技术规范JGJ80-912工程概况本工程位于沧州市新华区新华路南侧、建设大道西侧、清池大道东侧，为商住一体的综合性建筑群，钢筋加工棚东侧以及B组团F地块东南侧各有1台变压器供给施工现场以及生活区用电，变压器以及电线杆均在塔吊的覆盖区之内，电线杆顶部距地面高度为9米，为防止塔吊坠物，保证高压线及场地内外的行人和车辆的安全，必须搭设高压线及变压器的安全防护棚。3确定搭设方案及施工准备3.1搭设方案确定3.1.1根据现场实际情况，防护架从南到北搭设约10米，搭设宽度约10米，搭设高度12米左右。（此部分数据可根据现场实际尺寸调节）。3.1.2采用杉杆搭设防护棚。3.1.3防护棚架体要求距高压线最小安全距离1700mm。3.1.4防护架搭设参数：立杆间距1800mm，横杆步距1800mm，架体四个端面设连续剪刀撑。3.1.5共四排立杆。杉木立杆埋地深不小于1000mm，设扫地杆；扫地杆距地面300mm高，挖宽1米深1米沟槽，支设边长500mm正方形坑浇筑C20混凝土固定立杆。埋入地下部分均涂刷柴油两遍做防腐处理。防护架体外侧1000mm，设置2.0m高围挡板围护。3.2施工准备3.2.1为了保证防护施工中的安全和保证过往行人的安全，必须对该区域划出警戒线，设立警戒标志，设专人把守，劝告行人绕行。3.2.2电线杆上架有10kv容量的高压线及500KVA容量的变压器在防护施工中必须断电，要求现场安全保卫部门、业主提前与供电局联系，在供电局批准后确定停电时间，以保证施工安全。3.2.3F地块东南侧防护架需占用一定市政及红线外，请业主与相关单位协商好，不要出现阻工。3.2.4提前做好材料计划及施工人员的安排，抓紧时间施工，缩短停电时间。4材料及人员要求4.1施工材料要求第2页/共14页沧州泛海时代工程高压线、变压器安全防护方案2015年07月4.1.1杉杆杉杆小头直径不小于80mm；不允许有漏节、边材腐朽、心材腐朽、虫眼、弯曲、开裂等现象。用于作立杆的杉杆不得短于6000mm，以减少立杆接头。4.1.2脚手板选用不小于50mm厚的木脚手板，长2000～6000mm、宽200～270mm；木脚手板应采用杉木或松木制作，材质应符合现行国家标准《木结构设计规范》(GBJ5)中Ⅱ级材质的规定。两端使用8＃镀锌铁丝箍两道。禁止使用有扭纹、腐朽、破裂和横透疖等不符合的木板。4.1.3安全网大眼（孔）安全网用作立网和水平兜网，其规格为3×6m；安全网使用有国家认证的生产厂家供货，安全网必须是阻燃的，要求做完防火试验合格后方可进场，不合格者不得进场。4.1.4辅助材料有8号铅丝、竹夹板、大眼网等，及时进场。4.1.5高压线、变压器安全防护架材料用量表表4-1高压线、变压器安全防护架材料用量表序号名称规格...
