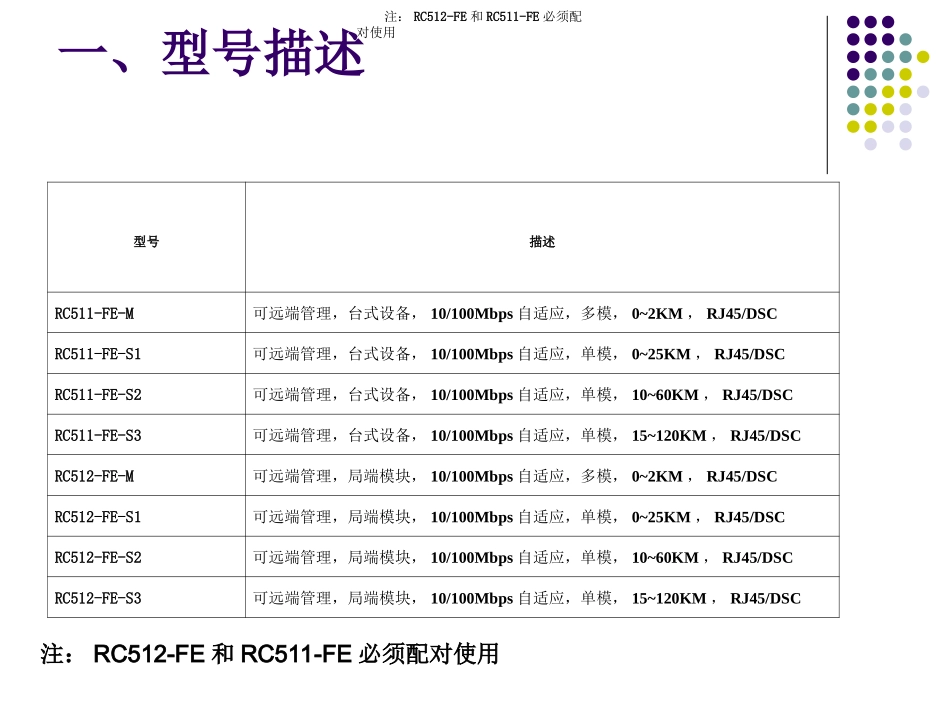

瑞斯康达RC831-120/120-BL面板示意图RAISECOMALMPWR12E1-LOS43RC831-120LPRLOFE-3E-6LOSLRFIBERMASKUNMASKE1-LOOPADDRSELUPDWNLNK序号说明指示灯颜色描述1ALM红总告警灯。出现任意一种本端告警时，长亮；本端无告警而远端出现任意一种告警时，闪烁；本端/远端均无任何告警时，熄灭。不包括非当前工作光口的LOS等告警信息。2PWR绿电源工作指示灯。电源工作正常，灯亮。3LPR红远端设备掉电指示灯。仅当本、远端设备正常工作后，远端系统处于掉电状态，长亮；其它状态，常灭。4LLOS红本端光口接收信号丢失，灯亮。5RLOS红远端光口接收信号丢失，灯亮。6LLOF红本端光接收信号帧失步，灯亮。7RLOF红远端光接收信号帧失步，灯亮。8LE-3红本端光接收信号误码率超过1E-3，灯亮。9RE-3红远端光接收信号误码率超过1E-3，灯亮。10LE-6黄本端光接收信号误码率超过1E-6，灯亮。11RE-6黄远端光接收信号误码率超过1E-6，灯亮。12～15LOS1～4红1～4路E1支路接收信号LOS告警指示。本端E1有LOS告警时，长亮；只有远端E1有LOS告警时，闪烁；本端和远端E1均无LOS告警时，熄灭。瑞斯康达RC531/2-FE面板示意图RLKFDXPWRTLKACTLNKACTRMD100MTXRX光接收链路光数据收发电路链接/收发光发送链路速率指示双工方式/碰撞电源指示远端设备端口指示灯名称指示灯指示灯表示收发器状态。光口光接收链路灯RLK常亮，光口接收链路正常；不亮，接收链路错误。光发送链路灯TLK/ACT常亮，光口发送链路正常；不亮，若RLK亮，发送链路错误；闪亮，光口有数据传输。电口电连接/数据收发灯LNK/ACT常亮，电口链路正常；不亮，链路错误；闪亮，电口有数据传输。电路速率灯100M常亮，电路速率为100M；不亮，电路速率10M远端远端状态灯RMD常亮，检测到远端设备；不亮，未检测到远端设备电源电源指示灯PWR常亮，电源工作正常，反之错误一、型号描述注：RC512-FE和RC511-FE必须配对使用型号描述RC511-FE-M可远端管理，台式设备，10/100Mbps自适应，多模，0~2KM，RJ45/DSCRC511-FE-S1可远端管理，台式设备，10/100Mbps自适应，单模，0~25KM，RJ45/DSCRC511-FE-S2可远端管理，台式设备，10/100Mbps自适应，单模，10~60KM，RJ45/DSCRC511-FE-S3可远端管理，台式设备，10/100Mbps自适应，单模，15~120KM，RJ45/DSCRC512-FE-M可远端管理，局端模块，10/100Mbps自适应，多模，0~2KM，RJ45/DSCRC512-FE-S1可远端管理，局端模块，10/100Mbps自适应，单模，0~25KM，RJ45/DSCRC512-FE-S2可远端管理，局端模块，10/100Mbps自适应，单模，10~60KM，RJ45/DSCRC512-FE-S3可远端管理，局端模块，10/100Mbps自适应，单模，15~120KM，RJ45/DSC注：RC512-FE和RC511-FE必须配对使用二、产品参数产品型号接口波长nm发射功率dB接收灵敏度dB光饱和dB估计传输Km光损耗dB/KmRC511-FE-MDSC-RJ45多模1310-18.5～－14-31-140～23RC511-FE-S1DSC-RJ451310-13～－3-35-30～250.5RC511-FE-S2DSC-RJ451310-5～－0-36-310～600.5RC511-FE-S3DSC-RJ451550/DFB-5～－0-37-315～1200.25RC512-FE-MDSC-RJ451310-18～－14-31-140～23RC512-FE-S1DSC-RJ451310-13～－3-35-30～250.5RC512-FE-S2DSC-RJ451310-5～－0-36-310～600.5RC512-FE-S3DSC-RJ451550/DFB-5～－0-37-315～1200.25产品介绍RC903TD绿色：闪烁，表示V.35接口TD信号（发送数据）有数据流，闪烁的频率根据V.35接口速率不同而不同。64Kbps时，闪烁频率最慢；2048Kbps时，闪烁频率最快；常灭，表示V.35接口TD信号（发送数据）无数据流。RD绿色：闪烁，表示V.35接口RD信号（接收数据）有数据流，闪烁的频率根据V.35接口速率不同而不同。64Kbps时，闪烁频率最慢；2048Kbps时，闪烁频率最快；常灭，表示V.35接口RD信号（接收数据）无数据流。TEST黄色：常亮，处于误码测试功能使能状态，当在E1成帧模式时，表示本地或远端环回设置正确；当在E1透明模式时，表示本地环回设置正确；闪烁，处于误码测试功能使能状态，当在E1成帧模式时，表示本地或远端环回设置错误；当在E1透明模式时，表示本地环回设置错误；常灭，误码测试功能禁止LOOP黄色：常亮，表示环回发生在本地；闪烁，表示环回发生在对端（仅在E1成帧时有效）...
