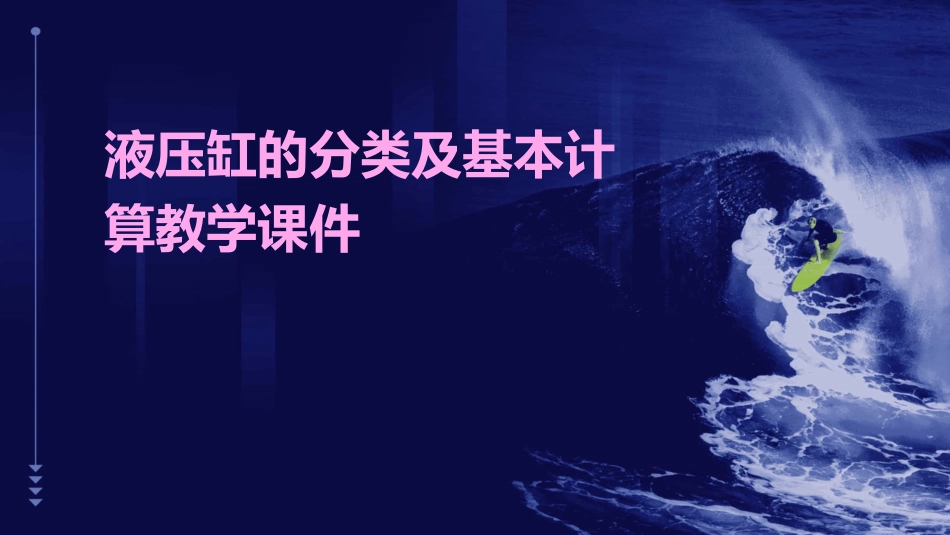

液压缸的分类及基本计算教学课件VIP免费

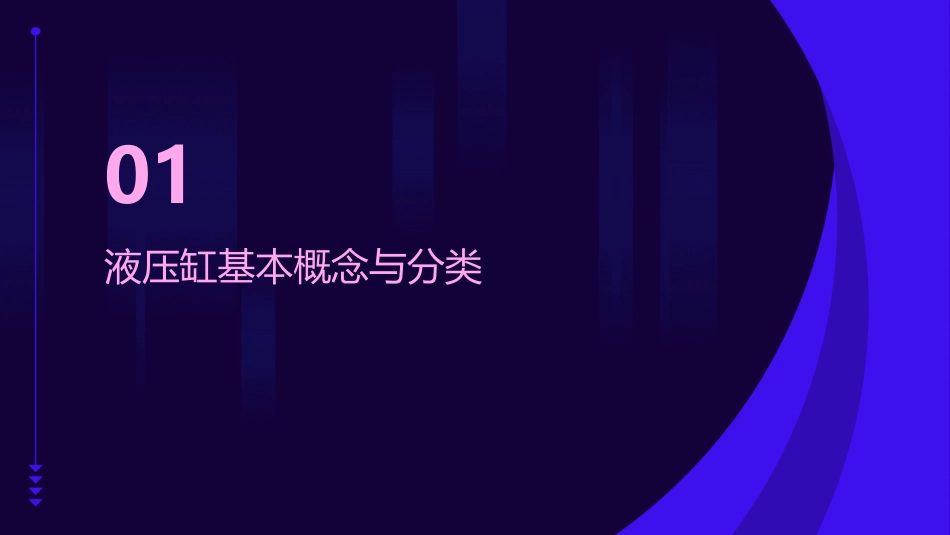

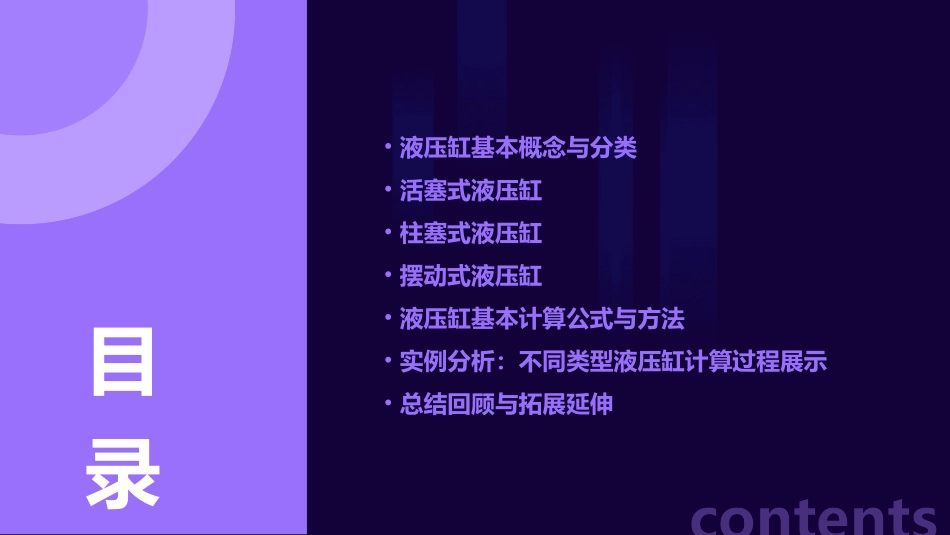

液压缸的分类及基本计算教学课件•液压缸基本概念与分类•活塞式液压缸•柱塞式液压缸•摆动式液压缸•液压缸基本计算公式与方法•实例分析：不同类型液压缸计算过程展示•总结回顾与拓展延伸contents目录01液压缸基本概念与分类定义液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。作用液压缸输出力和活塞有效面积及其两边的压差成正比；液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。液压缸定义及作用缸筒缸筒是活塞运动的轨道，一般采用钢管制成，内孔加工精度要求较高，以保证活塞在缸筒内平稳、灵活地运动。缸筒内表面一般采用镀铬处理，以提高其耐磨性和抗腐蚀性。活塞活塞是液压缸的执行元件，用于将液压能转化为机械能。活塞一般采用钢制成，具有较高的强度和耐磨性。活塞上开有若干个油孔，用于引入或排出液压油。活塞杆活塞杆是连接活塞和负载的元件，一般采用钢制成，具有较高的强度和刚度。活塞杆一般采用镀铬处理，以提高其耐磨性和抗腐蚀性。缸盖缸盖是液压缸的端盖，用于固定活塞杆和密封装置。缸盖一般采用铸铁或铸钢制成，具有较高的强度和刚度。液压缸结构组成按结构形式分活塞缸、柱塞缸、摆动缸和伸缩套筒缸。活塞缸和柱塞缸实现往复直线运动，输出速度和推力，摆动缸实现往复摆动，输出角速度（转速）和转矩。除单独使用外，还可以两个或多个组合起来或和其他机构组合起来使用。以完成特殊的功用。柱塞缸多用于垂直升降场合，比活塞缸更紧凑。摆动缸又分为单叶片和双叶片两种形式。定子块固定在缸体上，而叶片和转子连接在一起。根据进油方向，叶片将带动转子作往复摆动。按作用方式分单作用缸和双作用缸。单作用缸是指一端有活塞杆并能运动的单活塞缸，其另一端与端盖连而固定不动。进油口A接通压力油时，活塞向右运动；反之，活塞向左运动或停止不动。由于只一端进油而另一端通大气，故称为单作用缸。如果无杆腔油口A进压力油，当活塞杆伸出时，由于有杆腔有效作用面积小，故易获得较快速度；当活塞杆缩回时，则运动平稳。因此，单作用缸常用于负载小、行程短的场合。液压缸分类方法02活塞式液压缸当液压油进入液压缸的无杆腔时，推动活塞向前运动，同时有杆腔的液压油通过管道流回油箱。液压油进入液压缸当活塞向前运动时，活塞杆伸出，从而驱动负载进行工作。活塞杆伸出当活塞运动到行程终点时，无杆腔的液压油通过管道流回油箱，有杆腔的液压油则留在缸内，为下一次工作做准备。液压油回流活塞式液压缸工作原理优点结构简单、工作可靠、维修方便、价格适中。缺点由于液压缸两腔有效作用面积不同，使得在输入流量相同的情况下，活塞运动速度不同，易产生爬行现象。此外，当活塞杆伸出较长时，刚性较差，易弯曲变形。活塞式液压缸优缺点分析在各种工业机械设备中，如压力机、注塑机等，活塞式液压缸被广泛用于驱动负载进行工作。工业机械工程机械航空航天在挖掘机、装载机等工程机械中，活塞式液压缸用于驱动工作装置进行挖掘、装载等作业。在航空航天领域，活塞式液压缸被用于飞机起落架收放、舱门开关等系统中。030201活塞式液压缸应用场景举例03柱塞式液压缸单向阀控制液流方向通过单向阀控制液体的进出，实现柱塞的往复运动。弹簧复位柱塞回程时，通过弹簧实现快速复位。柱塞和缸筒配合柱塞在缸筒内往复运动，实现液压能的转换和传递。柱塞式液压缸工作原理结构简单、工作可靠、维修方便、价格适中。优点密封性能较差，易泄漏；柱塞与缸筒之间为滑动摩擦，磨损较快；只能实现单向运动，使用范围有限。缺点柱塞式液压缸优缺点分析用于压制成型、冲孔、校直等工艺。压力机用于塑料注射成型工艺中，实现合模、注射、保压等动作。注塑机用于挖掘机、装载机等工程机械的液压系统中，实现各种工作机构的动作。工程机械柱塞式液压缸应用场景举例04摆动式液压缸摆动机构摆动式液压缸内部通常设置...
