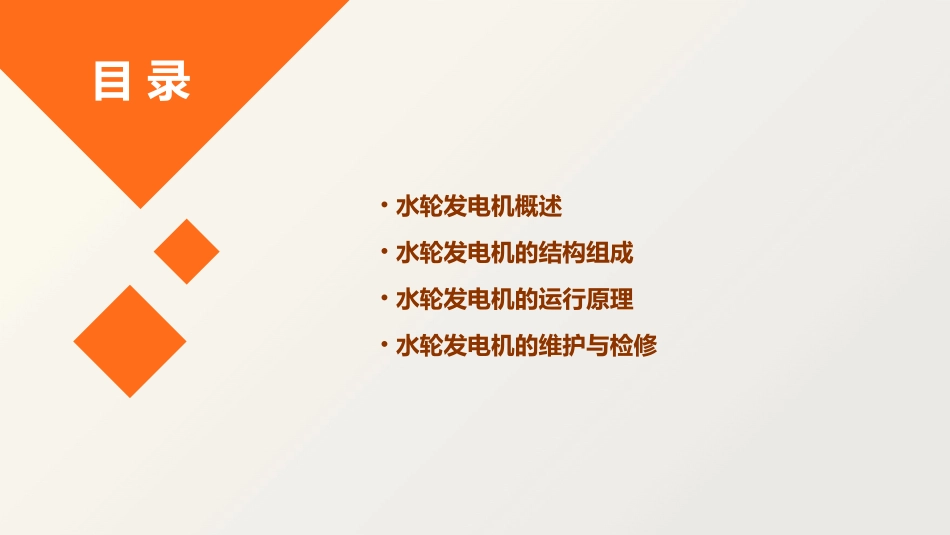

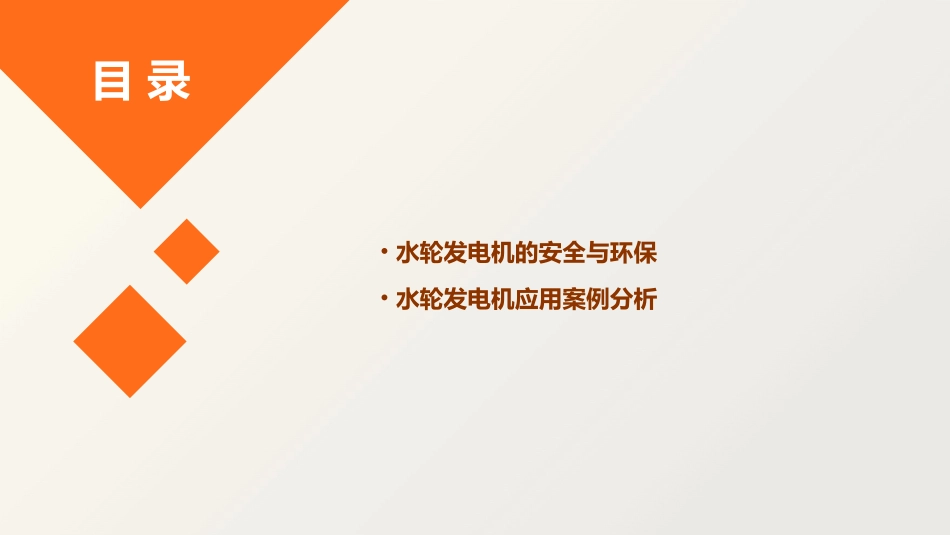

水轮发电机的结构讲义课件目录•水轮发电机概述•水轮发电机的结构组成•水轮发电机的运行原理•水轮发电机的维护与检修目录•水轮发电机的安全与环保•水轮发电机应用案例分析01水轮发电机概述0102水轮发电机的定义水轮发电机的主要部件包括水轮机、发电机、调速器、励磁装置等。水轮发电机是指利用水流动力，通过水轮机将水能转化为旋转机械能，再带动发电机发电的一种机械装置。反击式水轮发电机、冲击式水轮发电机按水轮机类型分类低速水轮发电机、中速水轮发电机、高速水轮发电机按转速分类水轮发电机的分类19世纪初，水轮发电机开始出现，当时主要用于水力泵和发电两用。20世纪初，随着电力需求的增长，水轮发电机得到了广泛应用和发展。20世纪中期，随着高水头水电站的发展，冲击式水轮发电机得到了广泛应用。20世纪后期，随着环境保护意识的提高，水轮发电机在小型水电站中得到了广泛应用。现在，水轮发电机已经成为一种高效、环保、可再生的能源转换装置，得到了越来越广泛的应用和发展。水轮发电机的历史与发展02水轮发电机的结构组成它是水轮发电机的核心部件，通过它将扭矩传递给发电机转子。它是由钢片叠成的，用于固定和支撑发电机转子的磁极。它是用来产生旋转磁场的，将机械能转化为电能。它是由铜或铝制成的，用于收集转子电路中的电流并将其引向励磁机。转轴磁轭磁极集电环转子部分机座定子铁芯绕组端盖它是由钢制成的，用于支撑和保护定子铁芯和绕组。它是由硅钢片叠成的，用于形成磁通路径。它是用铜线绕制的，用于产生三相交流电。它是由绝缘材料制成的，用于保护绕组和铁芯。02030401定子部分010203推力轴承它是由钢片和润滑剂组成的，用于承受水轮机的轴向推力。导轴承它是由钢片和润滑剂组成的，用于引导水轮机的旋转轴。密封装置它是由橡胶或金属制成的，用于防止水或空气进入发电机内部。轴承与密封装置它是由铝制成的，用于冷却发电机内部温度。空气冷却器它是由铜制成的，用于冷却发电机内部温度。水冷器它是由电机驱动的，用于强制通风发电机内部。通风机冷却系统它是由电气或液压系统组成的，用于控制水轮机的转速和输出功率。调速器励磁机断路器它是由电机和发电机组成的，用于产生励磁电流并控制磁场强度。它是由电气系统组成的，用于切断发电机输出电流并保护发电机免受过载电流的损坏。030201控制系统03水轮发电机的运行原理水轮发电机利用水流驱动转轮，转轮的转动带动发电机转子的转动。水流驱动转轮水流中的动能和势能被转换成水轮发电机的机械能，进而转换成电能。能量转换通过导叶调节流入转轮的水流，控制水轮发电机的转速和功率。水流调节水流驱动原理电磁感应发电机转子转动时，磁场与定子线圈中的感应电流相互作用，产生电动势。磁场与电流水轮发电机的发电机转子中通入励磁电流，产生磁场。发电机输出定子线圈输出的电流即为水轮发电机的输出电流，通过变压器升压后输送到电力系统。电磁感应原理水轮发电机输出的电能通过电缆输送到升压站，再通过输电线路送到用户端。电力输送通过调节励磁电流和导叶开度，控制水轮发电机的输出功率和转速。电力控制水轮发电机配备有保护系统，包括电气保护、机械保护和流体保护等，确保其安全运行。保护系统电力输出与控制04水轮发电机的维护与检修检查润滑情况定期检查轴承、齿轮等部位的润滑情况，确保润滑良好。监测运行状态密切关注水轮发电机的运行状态，如声音、振动等，发现异常及时处理。保持设备清洁经常清理设备表面的灰尘和杂物，保持设备整洁。日常维护与检查03更换磨损件对水轮发电机内部磨损严重的零件进行更换，如轴承、齿轮等。01清洗设备定期清洗水轮发电机内部和外部的灰尘和杂物，确保设备正常运行。02检查紧固件对水轮发电机内部的紧固件进行检查，如螺栓、螺母等，确保紧固可靠。定期检修与保养诊断故障根据水轮发电机的运行状态和故障现象，对故障进行诊断和分析。处理故障根据故障诊断结果，采取相应的措施对故障进行处理，如更换零件、调整参数等。预防措施针对经常出现的故障，制定预防措施，避免故障再次发生。故障诊断与处理05水轮发电机的安全与环保操作人员需经过专业...
