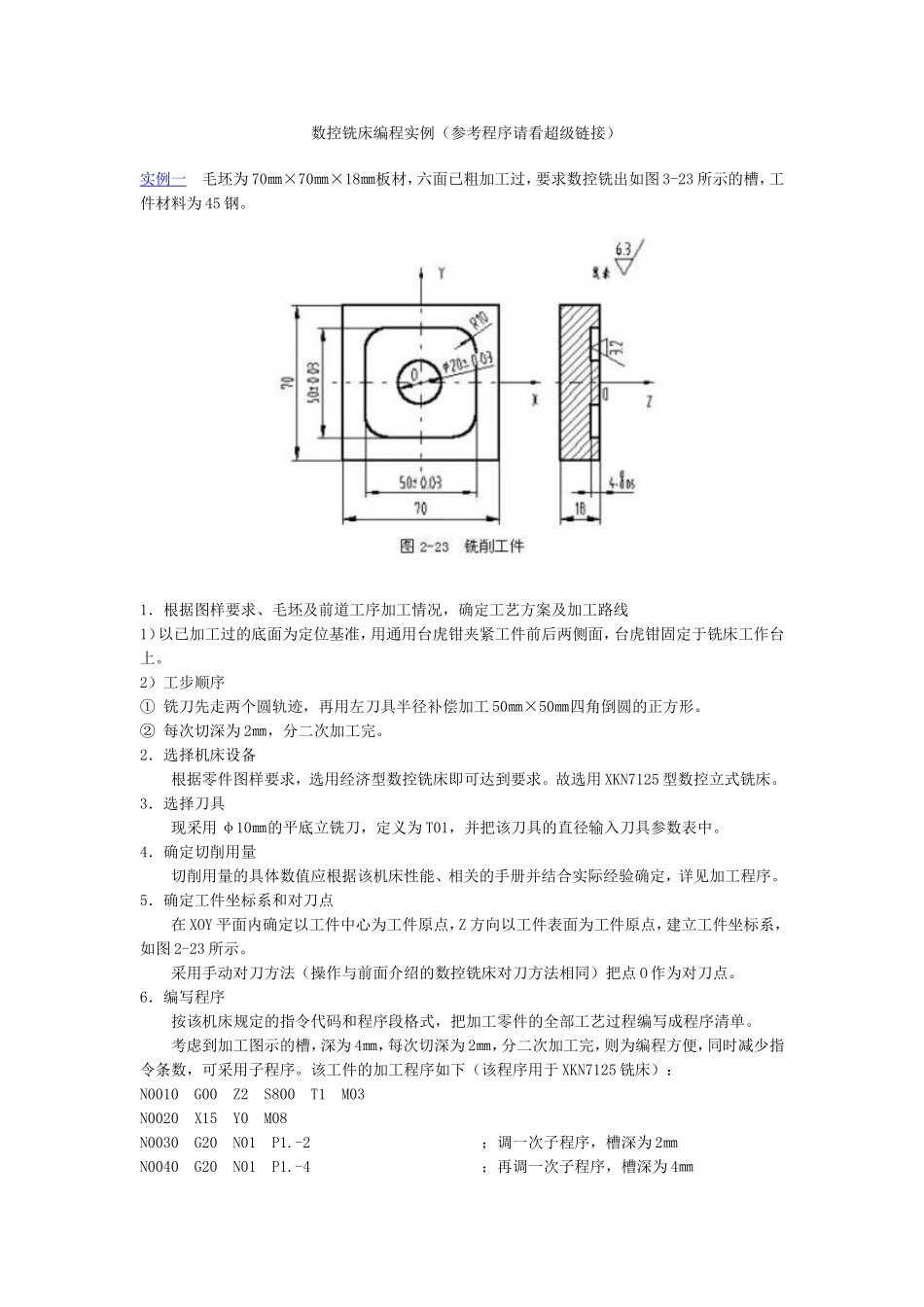

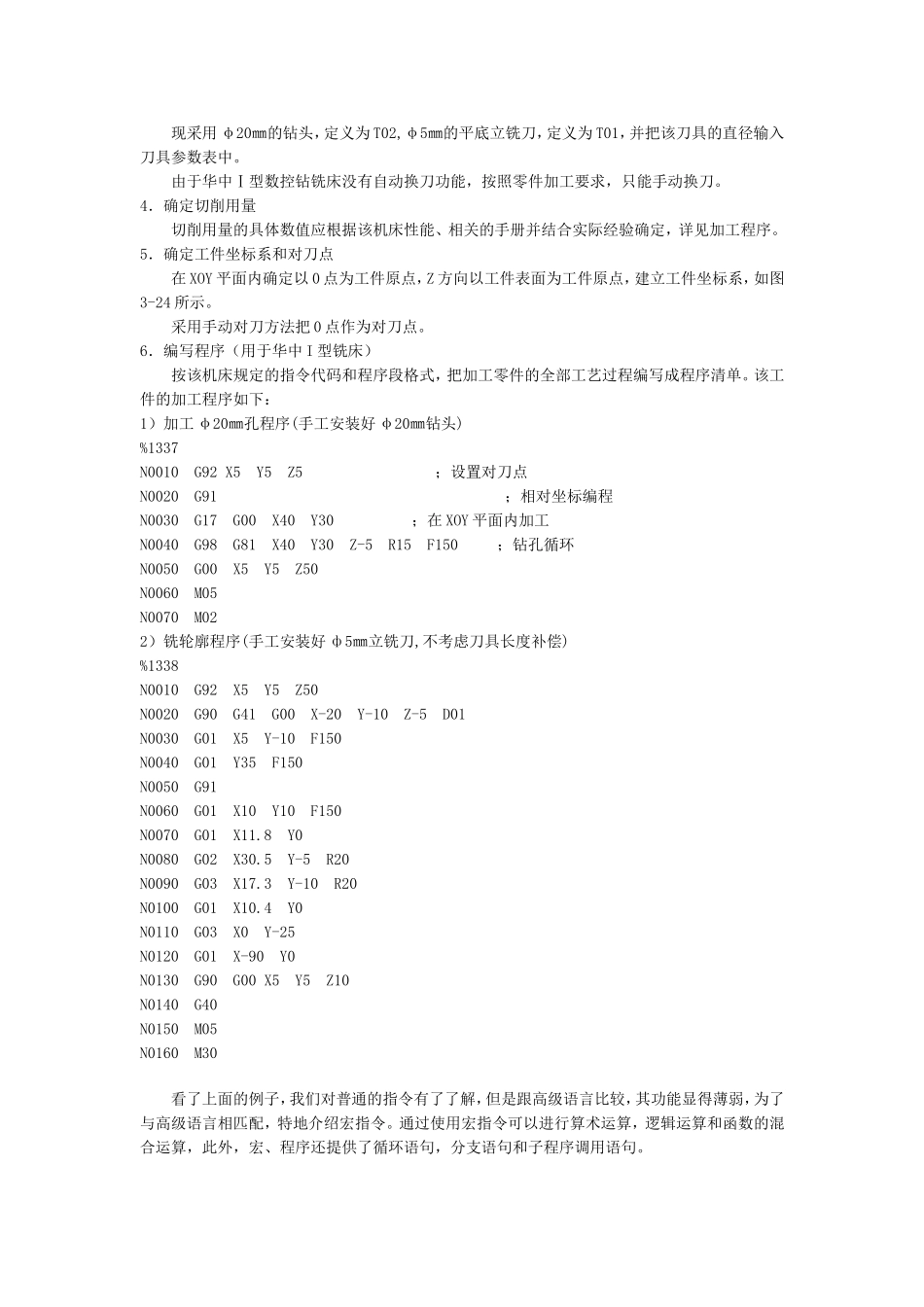

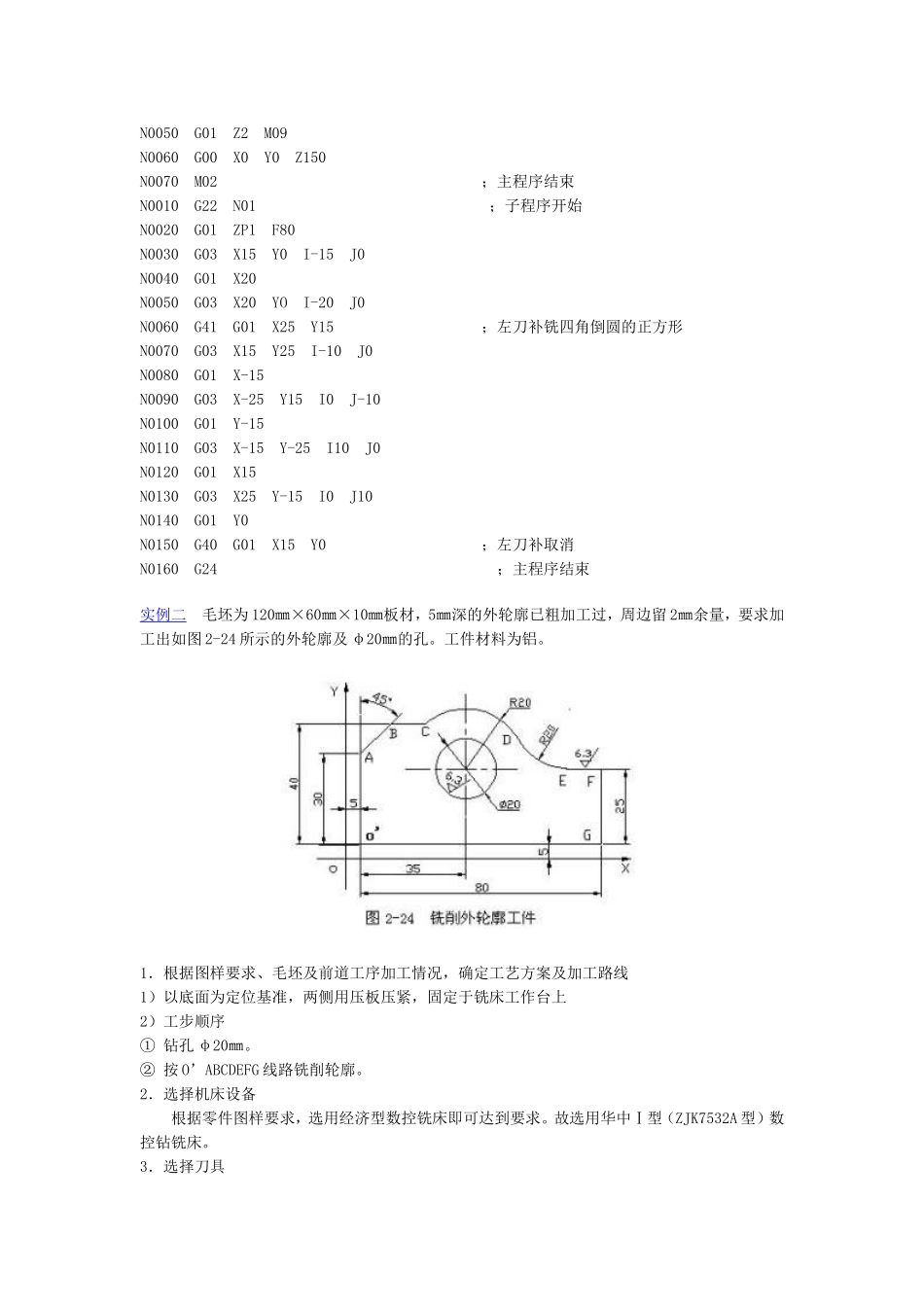

数控铣床编程实例（参考程序请看超级链接）实例一毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。2）工步顺序①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。②每次切深为2㎜，分二次加工完。2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。故选用XKN7125型数控立式铣床。3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。该工件的加工程序如下（该程序用于XKN7125铣床）：N0010G00Z2S800T1M03N0020X15Y0M08N0030G20N01P1.-2；调一次子程序，槽深为2㎜N0040G20N01P1.-4；再调一次子程序，槽深为4㎜N0050G01Z2M09N0060G00X0Y0Z150N0070M02；主程序结束N0010G22N01；子程序开始N0020G01ZP1F80N0030G03X15Y0I-15J0N0040G01X20N0050G03X20YOI-20J0N0060G41G01X25Y15；左刀补铣四角倒圆的正方形N0070G03X15Y25I-10J0N0080G01X-15N0090G03X-25Y15I0J-10N0100G01Y-15N0110G03X-15Y-25I10J0N0120G01X15N0130G03X25Y-15I0J10N0140G01Y0N0150G40G01X15Y0；左刀补取消N0160G24；主程序结束实例二毛坯为120㎜×60㎜×10㎜板材，5㎜深的外轮廓已粗加工过，周边留2㎜余量，要求加工出如图2-24所示的外轮廓及φ20㎜的孔。工件材料为铝。1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以底面为定位基准，两侧用压板压紧，固定于铣床工作台上2）工步顺序①钻孔φ20㎜。②按O’ABCDEFG线路铣削轮廓。2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。故选用华中Ⅰ型（ZJK7532A型）数控钻铣床。3．选择刀具现采用φ20㎜的钻头，定义为T02,φ5㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。由于华中Ⅰ型数控钻铣床没有自动换刀功能，按照零件加工要求，只能手动换刀。4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。5．确定工件坐标系和对刀点在XOY平面内确定以0点为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图3-24所示。采用手动对刀方法把0点作为对刀点。6．编写程序（用于华中I型铣床）按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。该工件的加工程序如下：1）加工φ20㎜孔程序(手工安装好φ20㎜钻头)%1337N0010G92X5Y5Z5；设置对刀点N0020G91；相对坐标编程N0030G17G00X40Y30；在XOY平面内加工N0040G98G81X40Y30Z-5R15F150；钻孔循环N0050G00X5Y5Z50N0060M05N0070M022）铣轮廓程序(手工安装好ф5㎜立铣刀,不考虑刀具长度补偿)%1338N0010G92X5Y5Z50N0020G90G41G00X-20Y-10Z-5D01N0030G01X5Y-10F150N0040G01Y35F150N0050G91N0060G01X10Y10F150N0070G01X11.8Y0N0080G02X30.5Y-5R20N0090G03X17.3Y-10R20N0100G01X10.4Y0N0110G03X0Y-25N0120G01X-90Y0N0130G90G00X5Y5Z10N0140G40N0150M05N0160M30看了上面的例子，我们对普通的指令有了了解，但是跟高级语言比较，其功能显得薄弱，为了与高级语言相匹配，特地介绍宏指令。通过使用宏指令可以进行算术运算，逻辑运算和函数的混合运算，此外，宏、程序还提供了循环语句，分支语句和子程序调用语句。在宏语句中：变量：#0--#49是当前局部变量#50--#99是全局局部变量常量：PI，TR...
