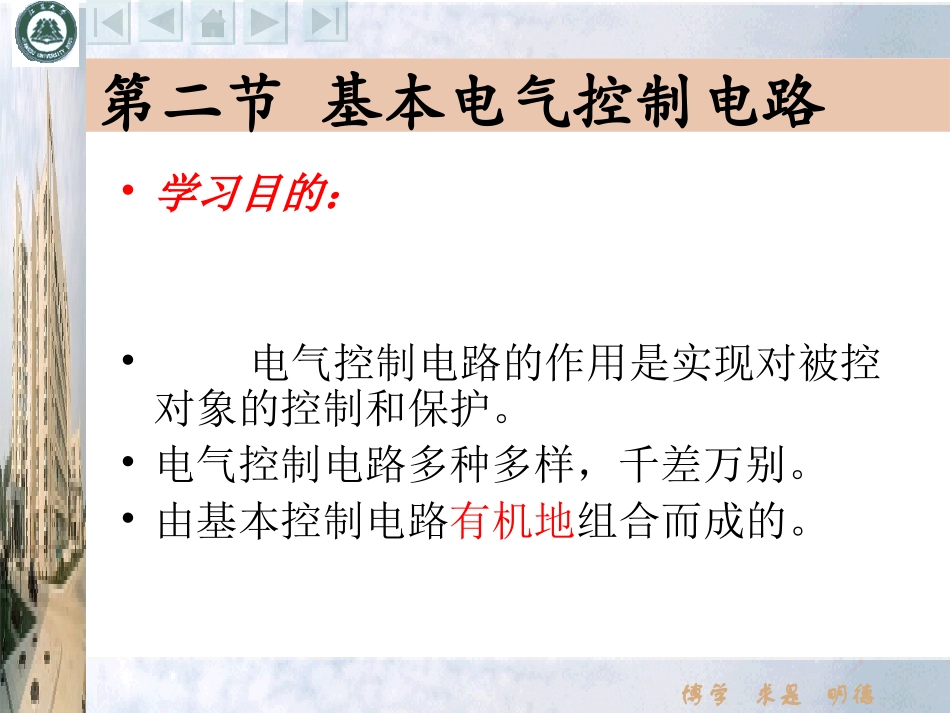

博学求是明德第二节基本电气控制电路•学习目的：•电气控制电路的作用是实现对被控对象的控制和保护。•电气控制电路多种多样，千差万别。•由基本控制电路有机地组合而成的。博学求是明德博学求是明德基本电气控制电路培训维修部博学求是明德学习目的：•电气控制电路的作用是实现对被控对象的控制和保护。•电气控制电路多种多样，千差万别。•由基本控制电路有机地组合而成的。博学求是明德学习内容•了解电气制图国家标准的有关内容•掌握基本控制电路•看电路图的基本方法和步骤•总结组成电气控制电路的基本规律•掌握电动机控制的保护环节博学求是明德一、电气图中的图形符号及文字符号（一）电气控制图：●将电器元件及其联接用图形表达出来的图称电气图●用统一的图形符号及文字符号绘制KMKMSB2SB1FRKMM3~FRFU2L1L2L3QSPEFU1M热博学求是明德电气图•电路图•接线图•位置图•系统图•┇电气图KMKMSB2SB1FRKMM3~FRFU2L1L2L3QSPEFU1M博学求是明德（二）电气图中的图形符号及文字符号常用的电气制图国家标准：•1.GB/T4728.1—1985《电气图用图形符号总则》•2.GB/T4728.2~13—1996~2000《电气简图用图形符号》•3.GB/T5094-85，《电气技术中的项目代号》•4.GB/T6988.1~4—1997~2002《电气技术用文件的编制》•5．GB/T6988.6—1993《控制系统功能表图的绘制》•6．GB/T7159-87《电气技术中的文字符号制订通则》•7．GB/T5226-96，《工业机械电气设备通用技术条件》博学求是明德三极开关QS信号灯HL操作开关SA•照明灯EL•12M3~三相交流电动机M博学求是明德（三）绘制电路图的有关规定•电路图是用图形符号并按工作顺序排列、详细表示电路或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。•其目的是便于详细理解作用原理。•为测试和寻找故障提供信息；•作为编制接线图的依据。博学求是明德•根据通过电流的大小电路图可分为：*主电路*控制电路KMKMSB2SB1FRKMM3~FRFU2L1L2L3QSPEFU1M大电流小电流博学求是明德有关规定1.*主电路、控制电路、信号电路应分开绘出*电器的不同组成部分可不画在一起*文字符号应标注一致*主电路画在图纸的左方*控制电路、信号电路画在图纸的右方KMKMSB2SB1FRKMM3~FRFU2L1L2L3QSPEFU1M博学求是明德2.*多相电源电路集中画在图纸上方，相序依次排列(L1、L2、L3）*控制电路和信号电路画在两条电源线之间*耗电元件直接与一条电源线相连*控制触点连接在另一条电源线和耗电元件之间KMKMSB2SB1FRKMM3~FRFU2L1L2L3QSPEFU1M博学求是明德3.•电路按功能布置•按动作顺序或信号流的方向自左向右、自上而下依次平行排列。•尽可能减少线条和避免交叉线交差相连时加点•类似项目宜对齐博学求是明德4.•电气图中所有电器触点，都按没有通电和没有外力作用时的状态画出KMKMSB2SB1FRKMM3~FRFU2L1L2L3QSPEFU1M博学求是明德起、停控制是最基本、最主要的控制方式静止转动正转反转快速慢速运动形式变换起动停止运动方式运动形式电气控制的目的是使电动机能按照要求进行运转，驱使机械作合乎工艺要求的运动电力拖动系统博学求是明德二、三相笼型异步电动机全电压起动控制电路(一)电动机单向运行控制电路1.单向点动控制电路●电路图中的电器不表示空间位置●文字符号应标注一致PESBKMM3~FU2FU1KMML1L2L3QS博学求是明德工作原理按SB→KM线圈得电吸合→KM主触点闭合→M起动运转。松开SB→按钮复位→KM线圈失电释放→KM主触点断开→M失电停止。按钮SB兼作停止按钮。一按（点）就动，一松（放）就停PESBKMM3~FU2FU1KMML1L2L3QS博学求是明德点动调整连续工作博学求是明德2．单向自锁控制电路•通过接触器自身辅助触点而保持线圈通电的现象称为自锁。PESBKMM3~FU2FU1KMML1L2L3QSKM自锁触点自锁点动博学求是明德•按SB2→KM的线圈得电吸合、自锁→KM主触点闭合→M起动运转。PESBKMM3~FU2FU1KMML1L2L3QSKMSB12停止按钮欲使M停止，按SB1→KM线圈断电，KM的主触点断开→M停止运转。博学求是明德设置热继电器FR作过载保护KMKMSB2SB1FRKMM3~FR3FU2L1L2L3QSPEFU1M热继电器热继电器博学求是明德保护环节短路保护过载保护失压保护KMKMSB2SB1FRKMM3~FRFU2L1L2L3QSPEFU...
