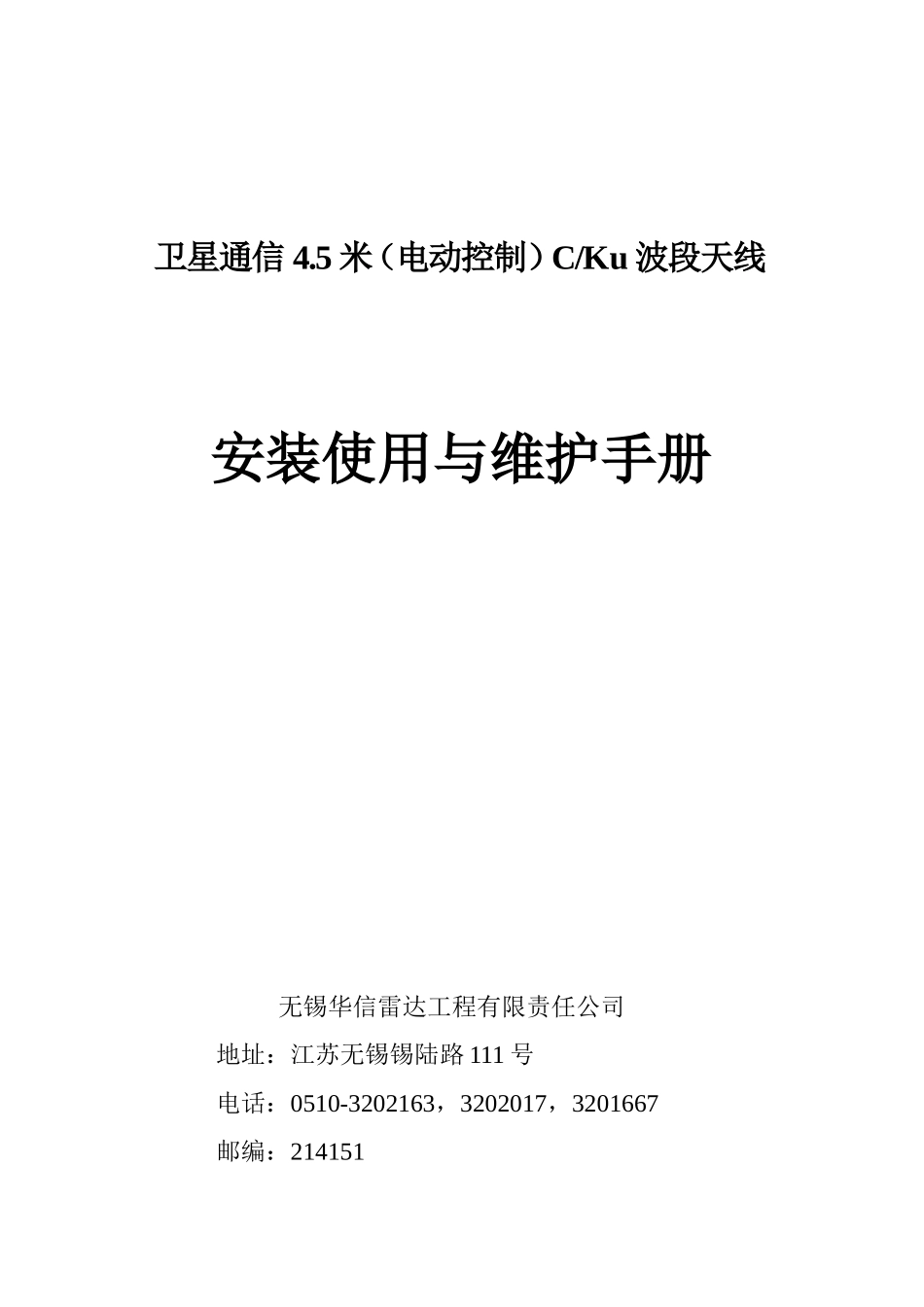

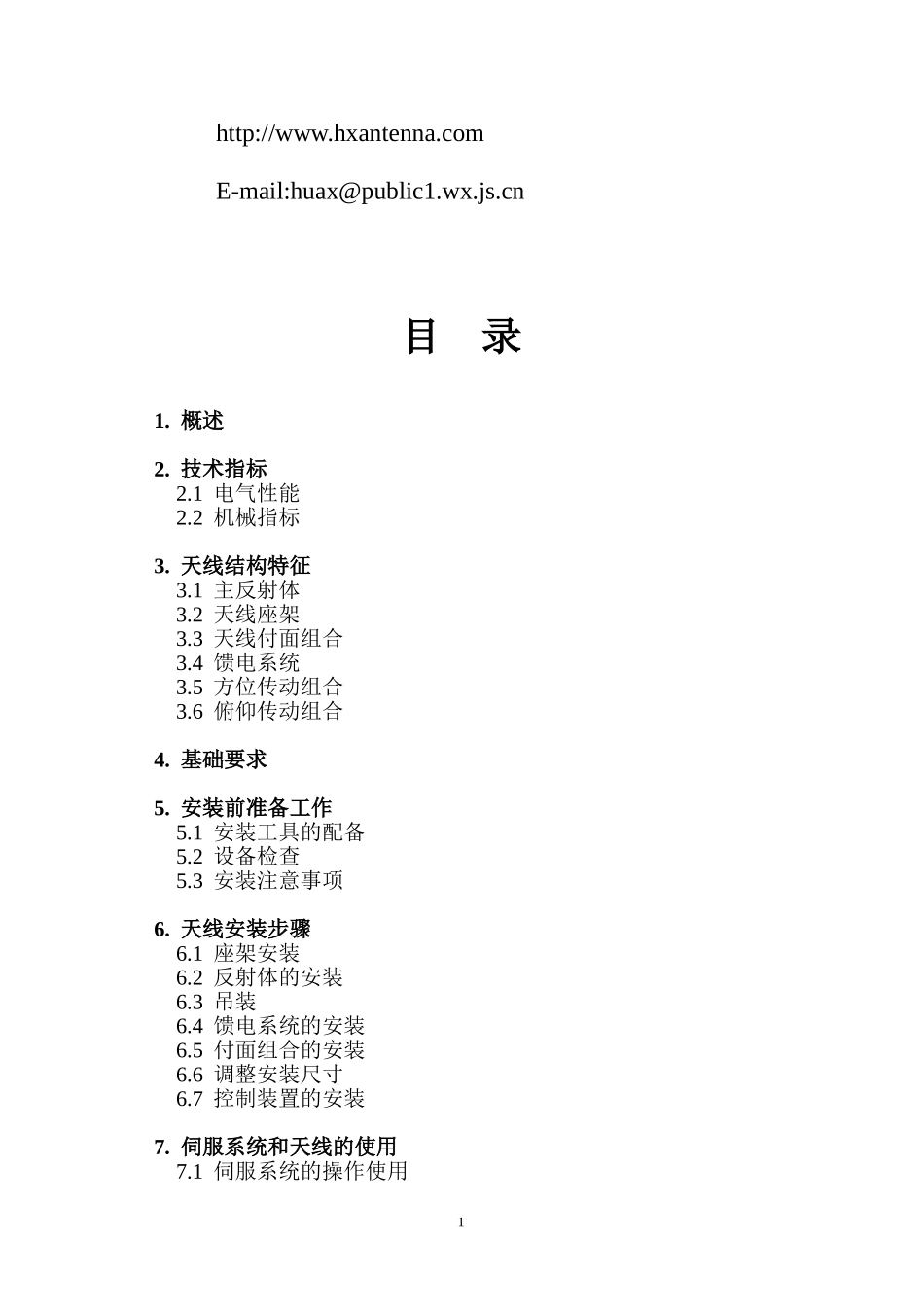

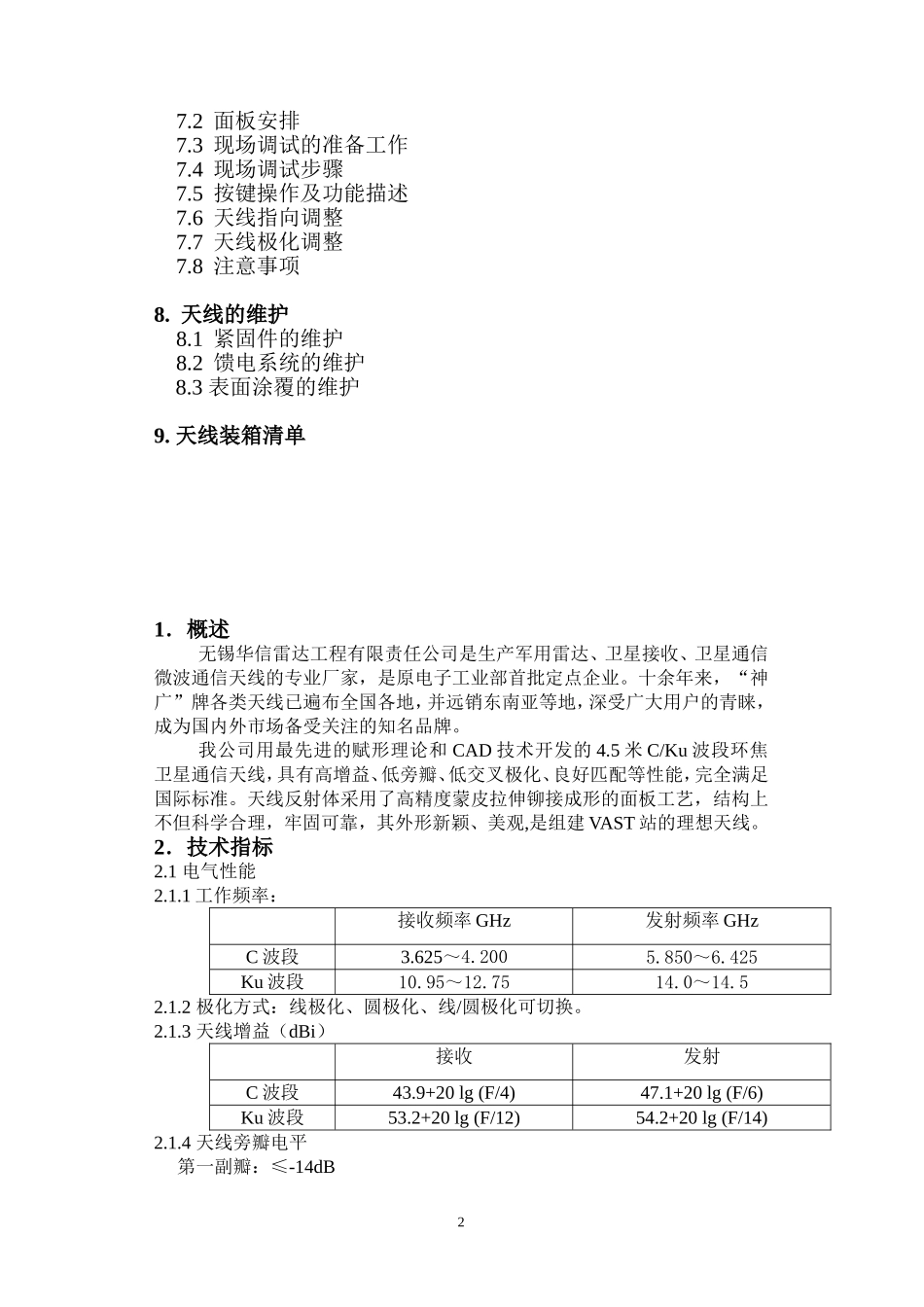

卫星通信4.5米（电动控制）C/Ku波段天线安装使用与维护手册无锡华信雷达工程有限责任公司地址：江苏无锡锡陆路111号电话：0510-3202163，3202017，3201667邮编：214151http://www.hxantenna.comE-mail:huax@public1.wx.js.cn目录1.概述2.技术指标2.1电气性能2.2机械指标3.天线结构特征3.1主反射体3.2天线座架3.3天线付面组合3.4馈电系统3.5方位传动组合3.6俯仰传动组合4.基础要求5.安装前准备工作5.1安装工具的配备5.2设备检查5.3安装注意事项6.天线安装步骤6.1座架安装6.2反射体的安装6.3吊装6.4馈电系统的安装6.5付面组合的安装6.6调整安装尺寸6.7控制装置的安装7.伺服系统和天线的使用7.1伺服系统的操作使用17.2面板安排7.3现场调试的准备工作7.4现场调试步骤7.5按键操作及功能描述7.6天线指向调整7.7天线极化调整7.8注意事项8.天线的维护8.1紧固件的维护8.2馈电系统的维护8.3表面涂覆的维护9.天线装箱清单1．概述无锡华信雷达工程有限责任公司是生产军用雷达、卫星接收、卫星通信微波通信天线的专业厂家，是原电子工业部首批定点企业。十余年来，“神广”牌各类天线已遍布全国各地，并远销东南亚等地，深受广大用户的青睐，成为国内外市场备受关注的知名品牌。我公司用最先进的赋形理论和CAD技术开发的4.5米C/Ku波段环焦卫星通信天线，具有高增益、低旁瓣、低交叉极化、良好匹配等性能，完全满足国际标准。天线反射体采用了高精度蒙皮拉伸铆接成形的面板工艺，结构上不但科学合理，牢固可靠，其外形新颖、美观,是组建VAST站的理想天线。2．技术指标2.1电气性能2.1.1工作频率：接收频率GHz发射频率GHzC波段3.625～4.2005.850～6.425Ku波段10.95～12.7514.0～14.52.1.2极化方式：线极化、圆极化、线/圆极化可切换。2.1.3天线增益（dBi）接收发射C波段43.9+20lg(F/4)47.1+20lg(F/6)Ku波段53.2+20lg(F/12)54.2+20lg(F/14)2.1.4天线旁瓣电平第一副瓣：≤-14dB2广角旁瓣：满足CCIR-580-4要求2.1.5天线交叉极化隔离度轴向≥35dB波束1dB点内≥33dB2.1.6电压驻波比接收≤1.25发射≤1.252.1.7网络损耗接收发射C波段≤0.15dB≤0.10dBKu波段≤0.25dB≤0.2dB2.1.8收/发隔离≥85dB天线仰角EL＝10°（晴、微风）时，C波段TA：≤30°K，Ku波段TA:≤50°K2.1.10馈源功率容量≤1KW2.1.11接口型式C波段：接收：CPR-229G发射：CPR-137GKU波段：收/发WR-752.2机械指标2.2.1天线口径D=4500mm2.2.2驱动方式电动2.2.3天线调节范围方位：±75°俯仰：0°～90°2.2.4极化调整±90°2.2.5反射面精度主反射面б≤0.50mm(r.m.s)副反射面б≤0.15mm(r.m.s)2.2.6环境条件a抗风能力保精度工作风速：20m/s(阵风27m/s)不破坏风速：56m/sb环境温度：-25℃～55℃c降雨量：100mm/hrd相对湿度：100%e冰雪负荷：15mm裹冰正常工作30mm裹冰不破坏f天线抗震性能：水平0.3g垂直0.15g3.天线结构特征：(见4.5米结构图示)4.5米C/Ku波段天线由天线主反射体、座架、付反射面组合、馈电系统、方位传动组合、俯仰传动组合等六大部分组成。（见结构图示）3.1主反射体：天线主反射体由一个中心筒、12块单片面板、12支片桁架和两种共24支连杆组装而成。3.1.1中心筒3中心筒是一个直径φ700mm×高670mm钢制焊接圆筒，它既是反射体的主要承力载体，又是天线座架和馈源系统连接的部件，同时中心筒内腔又为安装馈电系统和RF室外单元提供了有效的使用空间。3.1.2单块面板面板是天线主反射体的关键部件，由拉伸的面板蒙皮和背部加强筋条在工装上铆接而成，蒙皮为厚度2mm铝板，骨架筋条为[50×30×30×3的槽铝以及同规格的Z型铝和角铝。成形后面板精度高、刚性好。3.1.3片桁架片桁架用来通过中心筒支撑和定位反射面板，由φ38×2.5的圆管呈桁架结构焊接而成。3.1.4连杆连杆是用来片桁架之间连接而用，通过它的连接使骨架强度增强，由Ф30×2的钢管压制而成。3.2天线座架天线座架由中心立柱，两根撑腿和方位传动座三部份组成，用来支撑和调整整个反射体。3.2.1中心立柱中心立柱由板厚为5mm钢板卷成φ400的圆筒，上部由槽钢焊接出与中心筒的配合结构，立柱管体上焊接和装配了与撑腿以及方位转动丝杆连接的支点。3.2.2撑腿两根撑腿由φ80×3的钢...
