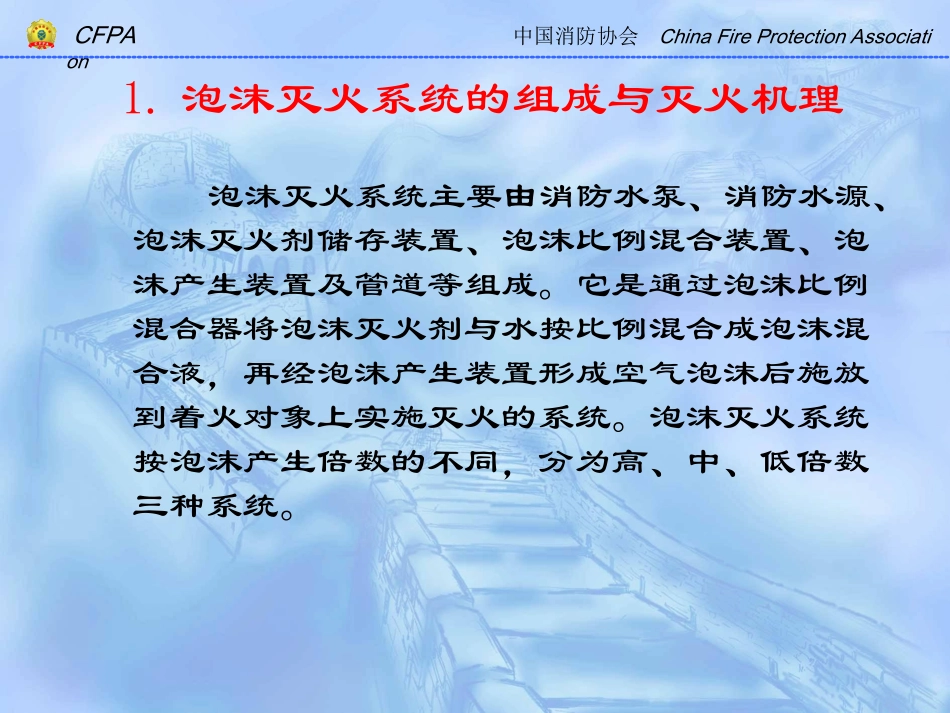

CFPA中国消防协会ChinaFireProtectionAssociation泡沫灭火系统CFPA中国消防协会ChinaFireProtectionAssociation1.泡沫灭火系统的组成与灭火机理泡沫灭火系统主要由消防水泵、消防水源、泡沫灭火剂储存装置、泡沫比例混合装置、泡沫产生装置及管道等组成。它是通过泡沫比例混合器将泡沫灭火剂与水按比例混合成泡沫混合液，再经泡沫产生装置形成空气泡沫后施放到着火对象上实施灭火的系统。泡沫灭火系统按泡沫产生倍数的不同，分为高、中、低倍数三种系统。CFPA中国消防协会ChinaFireProtectionAssociation1.泡沫灭火系统的组成与灭火机理低倍数泡沫系统的主要灭火机理是通过泡沫层的覆盖、冷却和窒息等作用，实现扑灭火灾的目的。高倍数泡沫系统的主要灭火机理是通过密集状态的大量高倍数泡沫封闭火灾区域，以淹没和覆盖的共同作用阻断新空气的流人达到窒息灭火。中倍数泡沫系统的灭火机理取决于其发泡倍数和使用方法，当以较低的倍数用于扑救甲、乙、丙类液体流淌火灾时，其灭火机理与低倍数泡沫相同。当以较高的倍数用于全淹没方式灭火时，其灭火机理与高倍数泡沫相同CFPA中国消防协会ChinaFireProtectionAssociation2.泡沫液的作用与类型•泡沫液类型：•泡沫液按发泡机制不同分为：化学泡沫液和空气泡沫液。化学泡沫液是利用化学反应的方法产生泡沫的。空气泡沫液是利用泡沫产生装置吸入或吹进空气而生成泡沫的。由于化学泡沫液的灭火性能、稳定性、使用安全性较差，还需反应设备，不宜操作，目前基本不使用。因此现行泡沫灭火系统使用的均是空气泡沫液。CFPA中国消防协会ChinaFireProtectionAssociation•泡沫液按发泡倍数不同分为：低倍数泡沫液、中倍数泡沫液和高倍数泡沫液。发泡倍数20以下的称为低倍数泡沫液，发泡倍数21-200的称为中倍数泡沫液，发泡倍数201-1000称为高倍数泡沫液。CFPA中国消防协会ChinaFireProtectionAssociation2.泡沫液的作用与类型CFPA中国消防协会ChinaFireProtectionAssociation•蛋白泡沫灭火剂：以天然蛋白的水解产物及适量的添加剂制成的。•合成泡沫灭火剂（成膜类）：以表面活性剂和适量的添加剂为基料制成的。•空气泡沫种类较多，有10多种；如：蛋白泡沫、抗溶蛋白泡沫；氟蛋白泡沫、抗溶氟蛋白泡沫；水成膜泡沫、抗溶水成膜泡沫以及A类泡沫等。CFPA中国消防协会ChinaFireProtectionAssociation2.泡沫液的作用与类型泡沫液作用泡沫液本身不能灭火，是通过与水混合形成混合液，再吸入（或鼓入）空气产生泡沫来灭火。泡沫灭火系统的作用就是将泡沫液与水按比例混合，利用管道（或水带）输送至泡沫产生装置，将产生的泡沫按一定的形式喷出，以覆盖或淹没实现灭火。CFPA中国消防协会ChinaFireProtectionAssociation3.系统类型、适用范围储罐区低倍泡沫系统三种形式：固定式、半固定式和移动式。适用场所：甲、乙、丙类液体储罐区等。泡沫喷淋系统与泡沫－水喷淋联用系统属自动灭火系统。适用场所：飞机库、停车场、化工厂、燃油锅炉房等。泡沫炮系统二种形式：固定式（手动控制、远程控制）和移动式。适用场所：飞机库、油码头和甲、乙、丙类液体流淌火等。高、中倍泡沫系统高倍系统有三种形式：全淹没式、局部应用式和移动式。中倍系统有二种形式：局部应用式和移动式。适用场所：仓库、地下工程、船舶、液化天然气流淌火等。CFPA中国消防协会ChinaFireProtectionAssociation4.系统设备、主要性能参数泡沫系统设备由通用设备和专用设备组成。通用设备主要是消防水泵和报警控制等设备；专用设备是泡沫比例混合设备和泡沫产生设备。CFPA中国消防协会ChinaFireProtectionAssociation泡沫系统专用设备主要有：1.泡沫比例混合设备（1）泡沫比例混合器（负压式、管线式）；（2）泡沫比例混合装置(压力式、平衡式）。2.组合型泡沫设备（1）ZPS32系列泡沫/水喷淋联用自动灭火装置；（2）PY系列移动式泡沫灭火装置；（3）PGX系列箱型固定式泡沫灭火装置。CFPA中国消防协会ChinaFireProtectionAssociation4.系统设备、主要性能参数3.泡沫产生设备（1）泡沫产生器（卧式、立式）；（2）低倍泡沫产生器；（3）中倍泡沫产生器；（4）高倍泡沫发生器...
