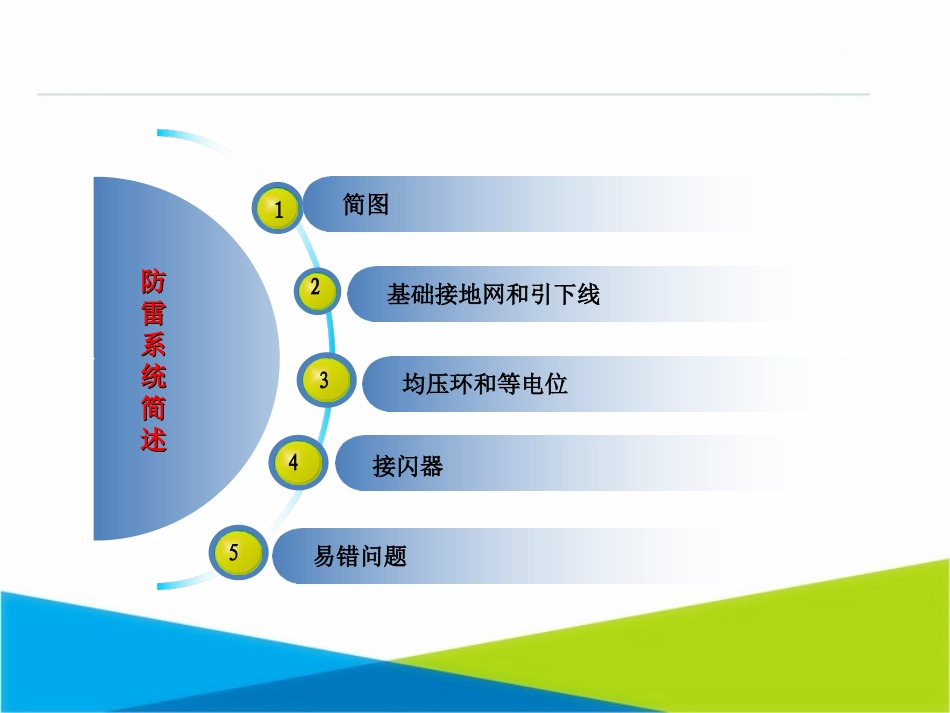

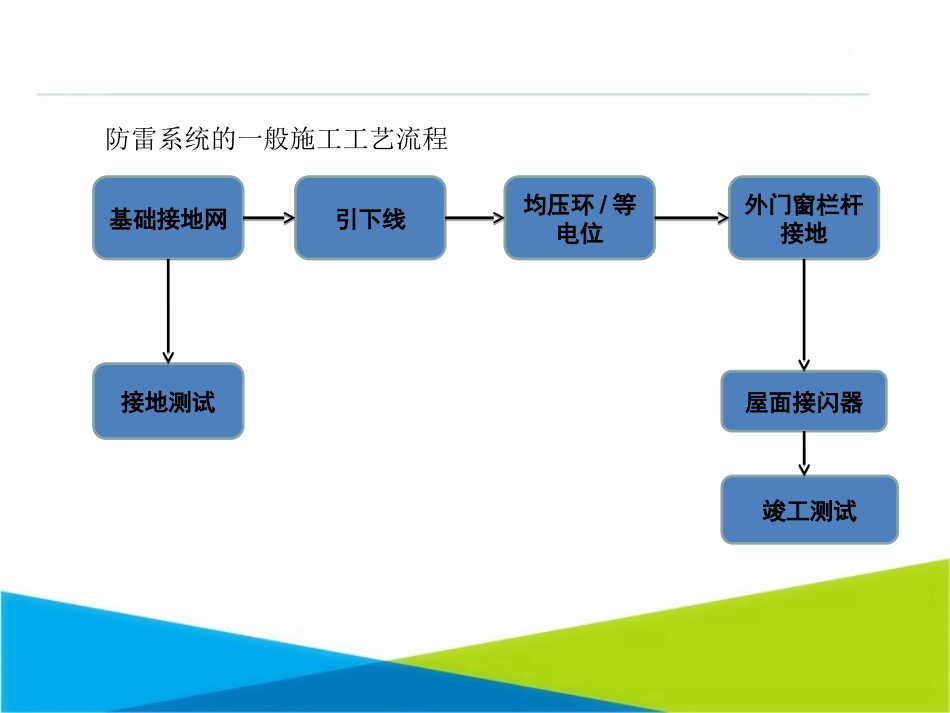

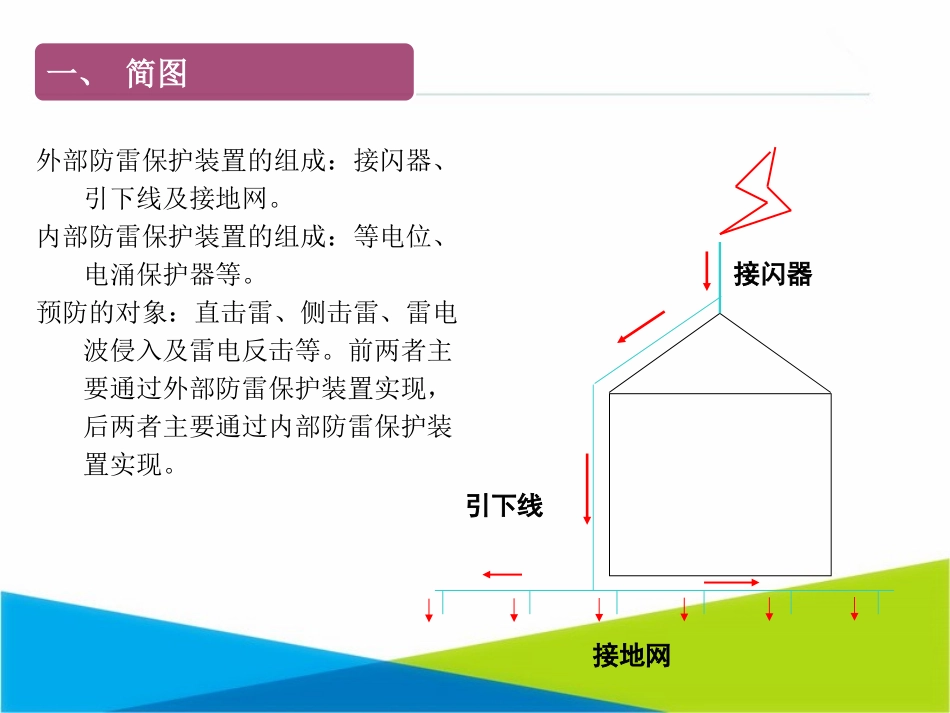

防防雷雷系系统统简简述述312简图基础接地网和引下线均压环和等电位4接闪器5易错问题接闪器引下线接地网外部防雷保护装置的组成：接闪器、引下线及接地网。内部防雷保护装置的组成：等电位、电涌保护器等。预防的对象：直击雷、侧击雷、雷电波侵入及雷电反击等。前两者主要通过外部防雷保护装置实现，后两者主要通过内部防雷保护装置实现。一、简图基础接地网引下线均压环/等电位外门窗栏杆接地屋面接闪器接地测试竣工测试防雷系统的一般施工工艺流程基础接地网主要是指地下室底板钢筋将所有引下线串联在一起，然后通过桩基础中的引下线导入大地的一种防护措施，实测接地电阻不大于1Ω。（1）接地网必须与所有引下线用不小于Φ10的钢筋或圆钢连接，将所有的引下线串联在一起；（2）接地网中如果钢筋采用绑扎，需将两搭接的钢筋进行焊接连接；交叉的钢筋连接采用不小于Φ10的钢筋或圆钢跨接连接；跨接钢筋弯曲半径不小于10d、特殊情况不小于6d；（3）接地网焊接施工时，采用双面焊时，焊缝长度≥6d，单面焊接时焊接长度≥12d，所有焊缝必须饱满；（4）预留强弱电井、电梯、各种机房的等电位接地点，采用40×4的镀锌扁钢。二、基础接地网和引下线接地网与引下线的串联连接，及其电梯强弱电井等电位的预留。（每栋地面以上，必须留有2个以上的接地电阻测试点）接地网钢筋焊接：单面焊接长度为钢筋或圆钢直径的6倍，双面焊接为12倍跨接采用直径大于10的钢筋或圆钢，弯曲半径应大于直径的10倍。管桩上的引下线引下线与钢筋网的链接引下线施工：（1）采用2根不小于Φ16（或4根小于Φ16且大于Φ10）的竖向钢筋与地梁钢筋、柱筋连接；（2）跨接线采用不小于Φ10的圆钢焊接，双面焊接焊缝长度大于圆钢直径6ｄ，单面焊大于12d，圆钢弯曲半径大于圆钢直径6ｄ，并用油漆标记方便查找；（3）主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理；（4）一类到三类防雷建筑物引下线的间距分别不能超过12m、18m及25m。等电位联结主要包括总等电位联结（MEB）、辅助等电位联结（SEB）及局部等电位联结（LEB）。（1）及联结线宜采用铜质材料，其截面积一定要符合规范要求。一般情况下，等电位端子板的截面积在满足机械强度的前提下，不得小于所接联结线的截面积；联结线截面积不得小于½S（PE线），具体情况需根据实际情况进行确定，可参考08D800-8。（2）一般情况下，等电位联结安装金属管道连接处不需要跨接，给水系统中水表处需要加跨接线；对于电源进线都需要做各自的等电位联结，所有等电位联结系统之间应就近相互连通，使整个建筑物的电气装置处于同一个电位水平上；针对浴室的等电位联结，如果浴室内原无PE线，浴室内的局部等电位联结不得与浴室外的PE线联结；如果存在，浴室内的局部等电位联结必须与PE线联结；（3）等电位联结端子板应采用螺栓联结，以便拆卸进行定期检查；等电位联结线采用搭接焊时：如果是扁钢，其搭接长度不小于其宽度的2倍，三面焊接；采用圆钢时，搭接长度不应小于直径的6倍，双面焊接；如果是圆钢与扁钢焊接时，搭接长度不应小于圆钢直径的6倍，双面焊接。三、均压环和等电位局部等电位留钢筋与基础接地柱筋焊接连通，但不能与屋面避雷带连通等电位联结就是把建筑物内/附近的所有金属物，如建筑物的基础钢筋、自来水管、煤气管及其金属屏蔽层，电力系统的零线、用电气连接的方法连接起来，使整座建筑物成为一个良好的等电位体。等电位联结的目的就是使整个建筑物的正常非带电导体处于电气连通状态，防止设备与设备之间、系统与系统之间危险的电位差，确保设备和人员的安全。等电位端子住宅供电系统采用TT、TN-C-S或TN-S接地制式，并进行总等电位联接；卫生间应做局部等电位联接。该等电位盒内预留4X25扁钢。等电位联接范围内的金属管道等金属体与等电位联接箱体内的端子排间的电阻不应大于1欧姆。总等电位应与接地网可靠联接。等电位扁钢引下线跨接·跨接·均压环主要是为了预防侧击雷而设计。（1）设置均压环的范围：一类防雷建筑物，高度30m及以上部分；二类防雷建筑物，高度45m及以上部分；三类防雷建筑物，高度6...
