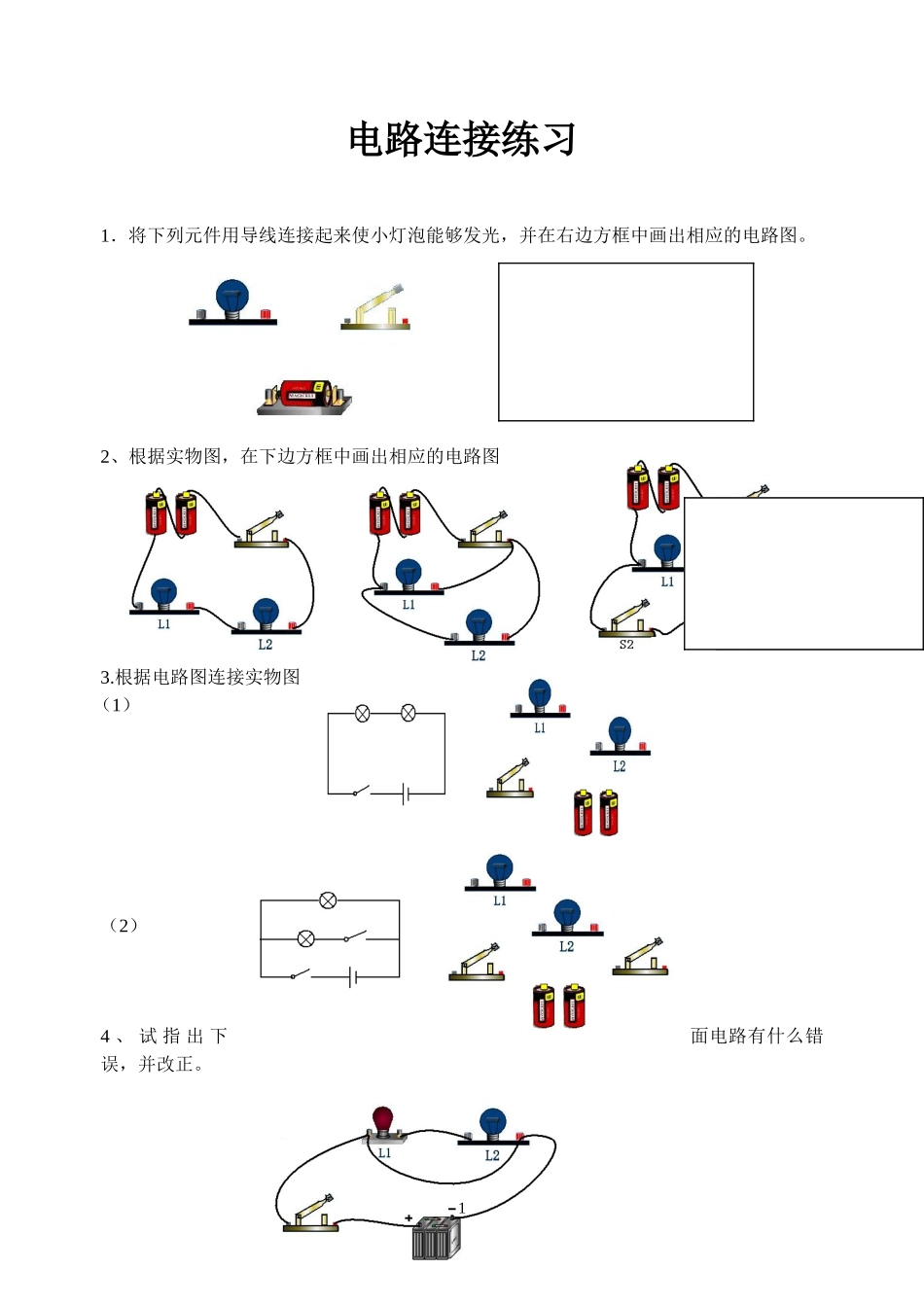

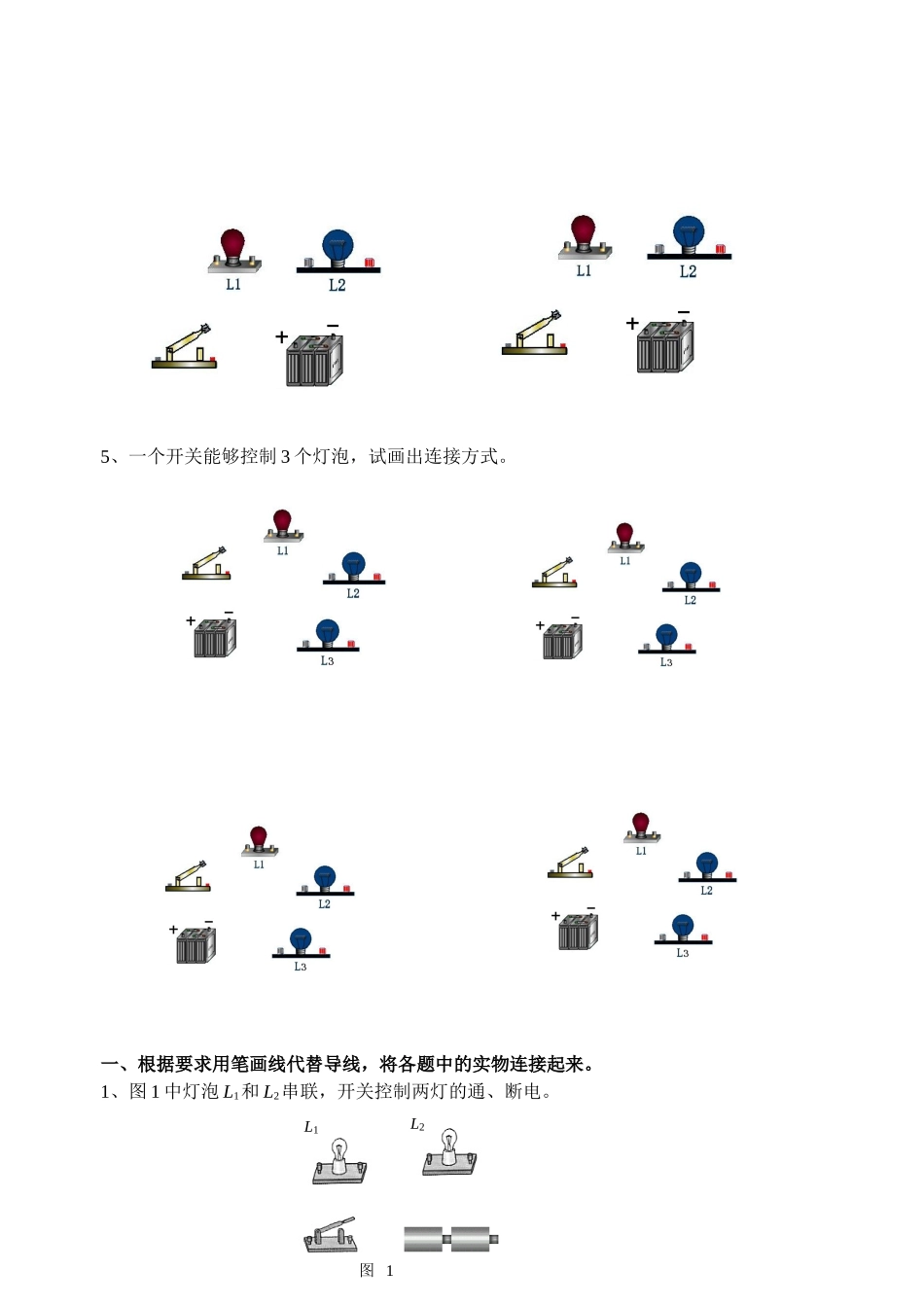

电路连接练习1．将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。2、根据实物图，在下边方框中画出相应的电路图3.根据电路图连接实物图（1）（2）4、试指出下面电路有什么错误，并改正。15、一个开关能够控制3个灯泡，试画出连接方式。一、根据要求用笔画线代替导线，将各题中的实物连接起来。1、图1中灯泡L1和L2串联，开关控制两灯的通、断电。2L1L2图12、图2中灯泡L1和L2并联，开关同时控制两灯的通、断电。3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。4、图4、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。5、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。3L1L2图2L1L2S1图3S2S2L1L2S1图4SL1L2S1S2S图5L1L2L3S1SS2图6L1L2S1图86、图7、图8、图9、图10、图11、图12、中两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。7、在图13中只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮。4SS1L1L2图9S1SL1L2图7图10S1SL1L2图11L2S1SL1SS1L1L2图12L1L2S1图13SL1L2SL1L2SL1L2S8、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。9、图15中在A、B两房间都能控制灯泡的通、断电。10、图16中两灯泡并联，开关S是总开关，电流表测通过L1和L2的总电流11、图17、图18中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。5图16图15BAL1SS2L2S1图14L1L2SA2A112、图19、图20中两灯泡并联，开关S是总开关，电流表A1只测通过L1的电流，A2只测通过L2的电流。13、图21、图22中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。14、图23、图24中两灯泡串联，电压表V1只测L1两端的电压，图23中V2只测L2两端的电压；图24中V2测L1、L2两端的总电压。6图17图18图19L1L2SA2A1图20L1L2S图21L1L2S图22图23L2L1V1V2L1L2S15、图25、26中两灯泡并联，S是总开关，滑动变阻器只控制L2，电流表只测通过L1的电流。二、根据电路图连接实物图16、17、7L2L1V1V2图24L1L2S图25L1L2S图26L1SL1L2A2A1SLS1S2+－D18、19、8
