四种测量导线断点的方法 (2)VIP免费

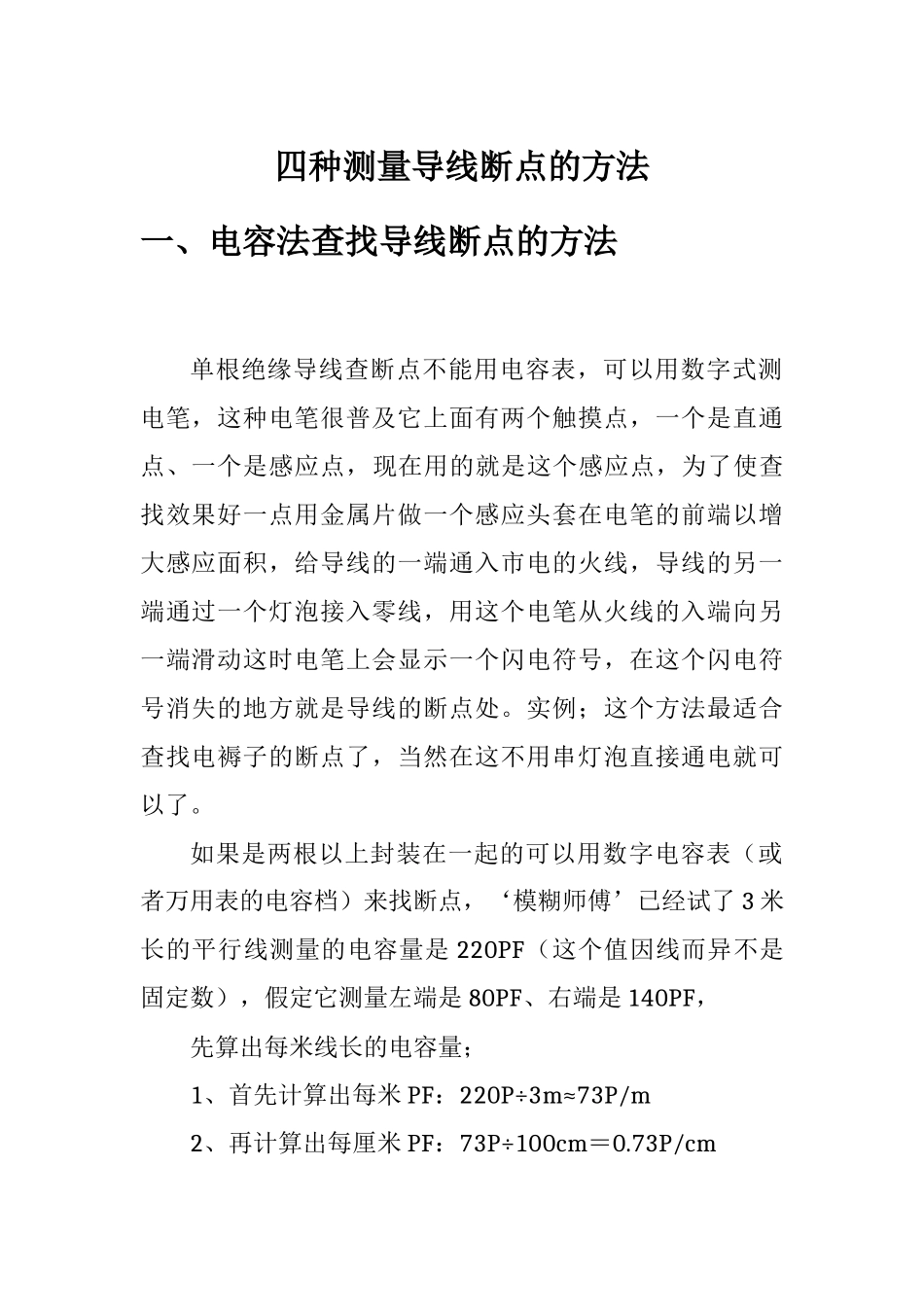

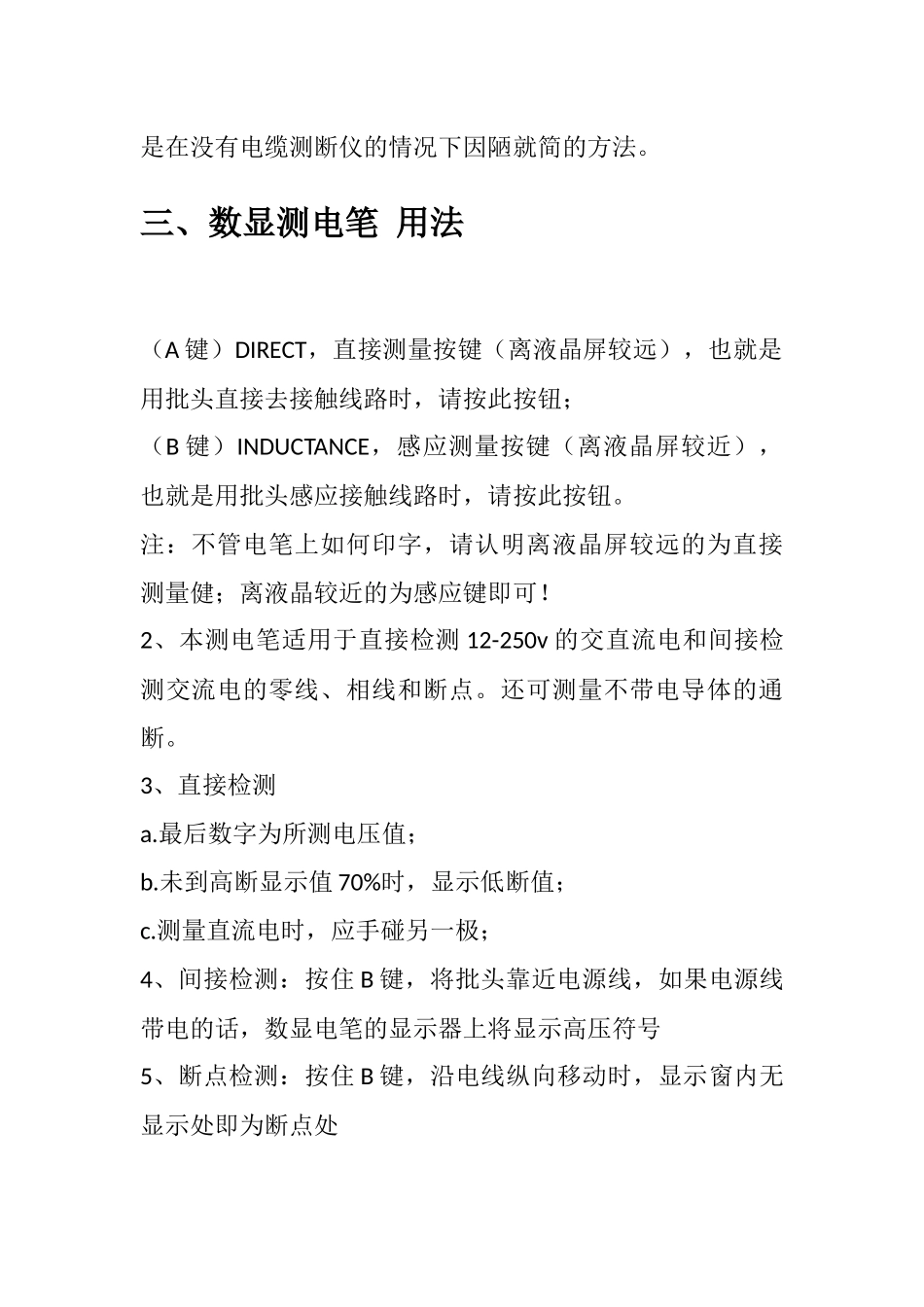

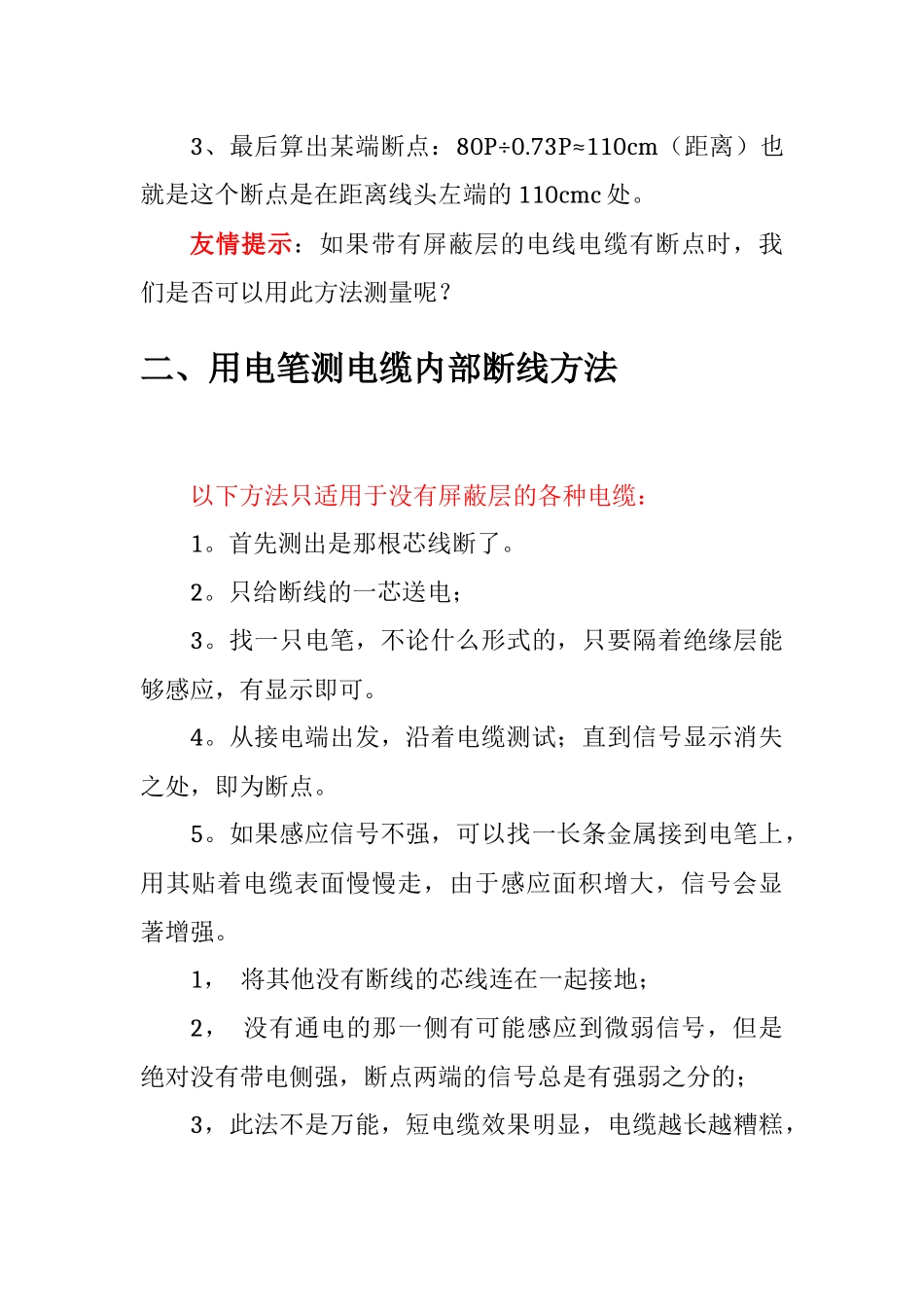

四种测量导线断点的方法一、电容法查找导线断点的方法单根绝缘导线查断点不能用电容表，可以用数字式测电笔，这种电笔很普及它上面有两个触摸点，一个是直通点、一个是感应点，现在用的就是这个感应点，为了使查找效果好一点用金属片做一个感应头套在电笔的前端以增大感应面积，给导线的一端通入市电的火线，导线的另一端通过一个灯泡接入零线，用这个电笔从火线的入端向另一端滑动这时电笔上会显示一个闪电符号，在这个闪电符号消失的地方就是导线的断点处。实例；这个方法最适合查找电褥子的断点了，当然在这不用串灯泡直接通电就可以了。如果是两根以上封装在一起的可以用数字电容表（或者万用表的电容档）来找断点，‘模糊师傅’已经试了3米长的平行线测量的电容量是220PF（这个值因线而异不是固定数），假定它测量左端是80PF、右端是140PF，先算出每米线长的电容量；1、首先计算出每米PF：220P÷3m≈73P/m2、再计算出每厘米PF：73P÷100cm＝0.73P/cm3、最后算出某端断点：80P÷0.73P≈110cm（距离）也就是这个断点是在距离线头左端的110cmc处。友情提示：如果带有屏蔽层的电线电缆有断点时，我们是否可以用此方法测量呢？二、用电笔测电缆内部断线方法以下方法只适用于没有屏蔽层的各种电缆：1。首先测出是那根芯线断了。2。只给断线的一芯送电；3。找一只电笔，不论什么形式的，只要隔着绝缘层能够感应，有显示即可。4。从接电端出发，沿着电缆测试；直到信号显示消失之处，即为断点。5。如果感应信号不强，可以找一长条金属接到电笔上，用其贴着电缆表面慢慢走，由于感应面积增大，信号会显著增强。1，将其他没有断线的芯线连在一起接地；2，没有通电的那一侧有可能感应到微弱信号，但是绝对没有带电侧强，断点两端的信号总是有强弱之分的；3，此法不是万能，短电缆效果明显，电缆越长越糟糕，是在没有电缆测断仪的情况下因陋就简的方法。三、数显测电笔用法（A键）DIRECT，直接测量按键（离液晶屏较远），也就是用批头直接去接触线路时，请按此按钮；（B键）INDUCTANCE，感应测量按键（离液晶屏较近），也就是用批头感应接触线路时，请按此按钮。注：不管电笔上如何印字，请认明离液晶屏较远的为直接测量健；离液晶较近的为感应键即可！2、本测电笔适用于直接检测12-250v的交直流电和间接检测交流电的零线、相线和断点。还可测量不带电导体的通断。3、直接检测a.最后数字为所测电压值；b.未到高断显示值70%时，显示低断值；c.测量直流电时，应手碰另一极；4、间接检测：按住B键，将批头靠近电源线，如果电源线带电的话，数显电笔的显示器上将显示高压符号5、断点检测：按住B键，沿电线纵向移动时，显示窗内无显示处即为断点处四、数字万用表测电线电缆断点的方法数字万用表除了可以进行电压、电流、电阻、电容和晶体管等基本参数的测量外，还可以通过变通使用，使其功能得到进一步拓展，达到一表多用的目的。现给出用数字万用表判断电线电缆断点的方法。当电缆内部出现断线故障时，由于外部绝缘皮的包裹，使断线的确切位置不易确定。用数字万用表可以将这一难题轻松搞定。检测方法：把有断点的电线（电缆）一端接在220V市电的火线上，另一端悬空。将数字万用表拔至AC2V挡，从电线（电缆）的火线接入端开始，用一只手捏住黑表笔的笔尖另一只手将红表笔沿导线的绝缘皮慢慢移动，此时显示屏显示的电压值大约为0.445V（DT890D型表所测）左右。当红表笔移动到某处时，显示屏显示的电压突然下降到0.0几伏（大约是原来电压的十分之一），从该位置向前（火线接入端）的大约15cm处即是电线（电缆）断点所在。特别说明：用此法检查屏蔽线时，如果仅仅是芯线折断而屏蔽层没断则此法是无能为力的。
