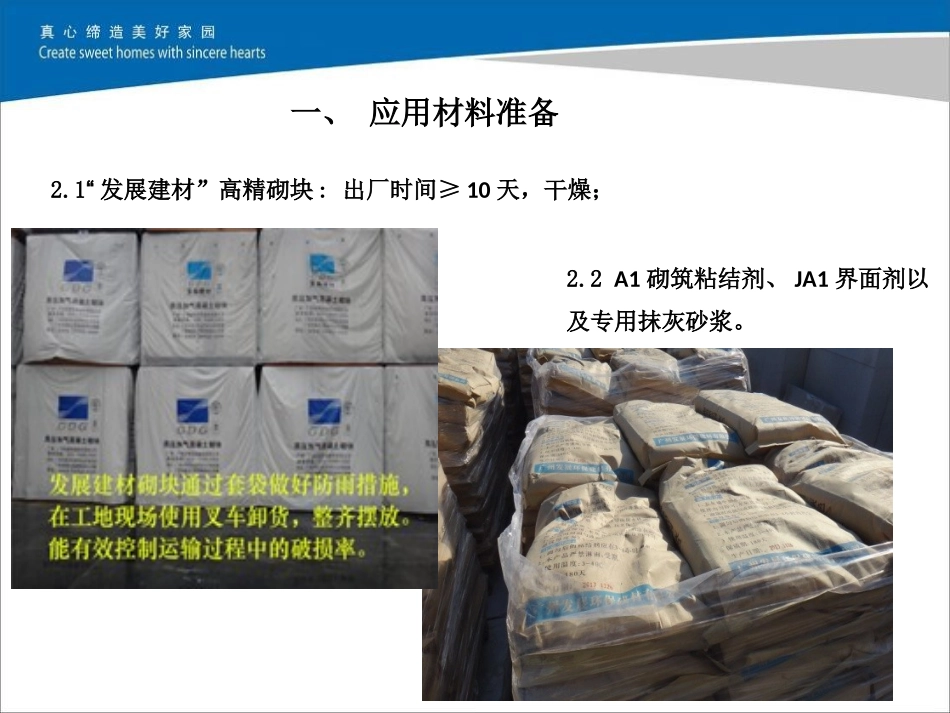

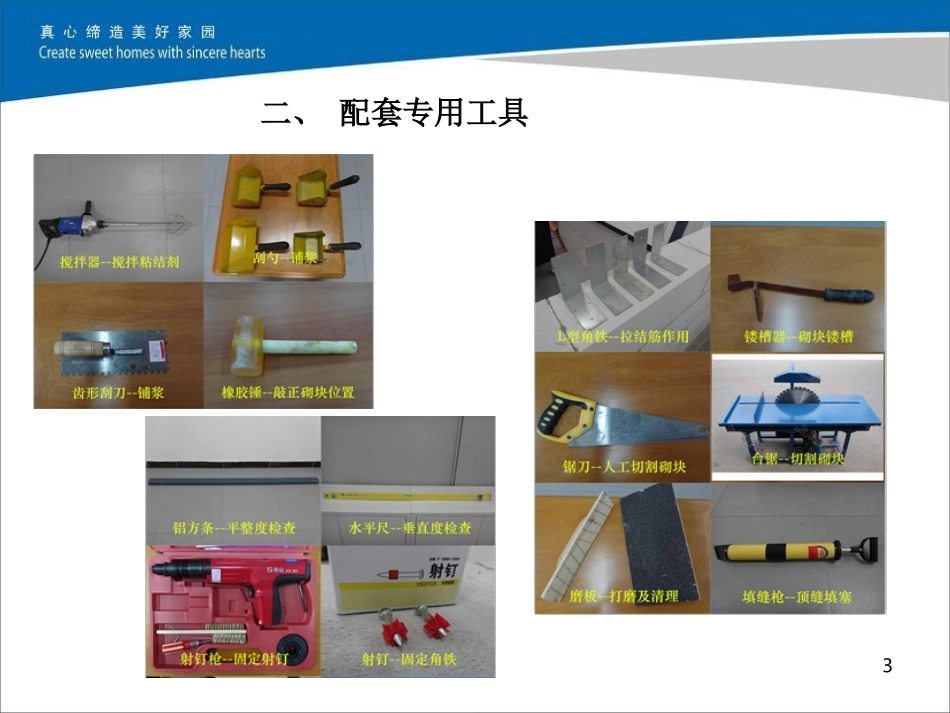

不足之处，敬请批评指正不足之处，敬请批评指正!!高精度砌体工程作业施工工艺技术交底22.1“发展建材”高精砌块:出厂时间≥10天，干燥；2.2A1砌筑粘结剂、JA1界面剂以及专用抹灰砂浆。一、应用材料准备3二、配套专用工具4三、砌筑施工流程56789四、细部节点控制门、窗部位门、窗部位门窗边预制水泥块置放。为了固定门窗框，需在砌块中砌筑砼砖。砌砼砖前预先留出门砖位置，均匀地抹上粘结剂后放置门砖；（入户门及外墙窗部位放置，内门窗无需放置）10门窗过梁门窗过梁过梁安装。首先在砌块上量好尺寸开槽；放置槽钢，按通常砌筑要求砌筑已开好槽的砌块。11门窗过梁（预制、现浇）门窗过梁（预制、现浇）宽度大于600mm的临时施工洞口、洞口的上部砌体高度小于洞口跨度1/2时均应设置过梁，过梁同墙宽，入墙不少于250mm，厚度满足设计要求；对过梁因建筑尺寸问题，导致搁置长度小于150mm时，过梁应采用锚固及现浇方式进行加固。过梁厚度不小于10CM；错误做法：过梁深入墙体长度不够12窗台压顶窗台压顶外窗洞下口浇筑宽与墙同厚、高度不小于100mm、长度每边伸入墙内不小于200mm（不足200mm时通长设置）的窗台卧梁，坡度(内外高差，内高外低）不小于10%，标高正确。错误做法：窗台压顶要先浇再做上部分砖块，不允许预留。后浇会造成浇筑不密实，造成窗边渗水。13构造柱构造柱长度大于5米的墙体，中间要设置构造柱。构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进，每一马牙槎沿高度方向尺寸不应超过300mm；构造柱顶部两侧预留牛腿形浇筑口，以便构造柱能浇筑密实。14L型墙和T型墙L型墙和T型墙强标：砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。砌块墙的转角处，应隔皮纵、横墙砌块相互搭砌错缝，上下皮搭接长度不宜小于砌块长度的1/3，并不应小200mm。砌块墙的T字交接处，应使横墙砌块隔皮端面露。15水电开槽水电开槽砌筑好的墙面上常常要埋入水电管线，需要在墙面开槽。具体做法是：首先在需开槽位置弹线、用手提切割机开槽（图1）；将槽内的砌块用凿子剔除（图2）；管线安装好后修补。修补前先清除槽内的杂物和灰尘（图3）；刷一道丙乳液（图4）；干燥后用聚合物砂浆修补，凹入平面8~10mm（图5）干燥后用NALC修补粉补平（图6）。16水电箱安装水电箱安装根据水电箱的尺寸预先在NALC墙上留出相应的位置，均匀地抹上粘合剂（图1、2）；将水电箱就位（图3）；拧入固定水电箱胀管螺钉后在四周缝内打发泡剂（图4），待发泡剂固化后打上密封胶（图5、6）。17
