根据实物图绘制电路图初中物理训练30题VIP免费

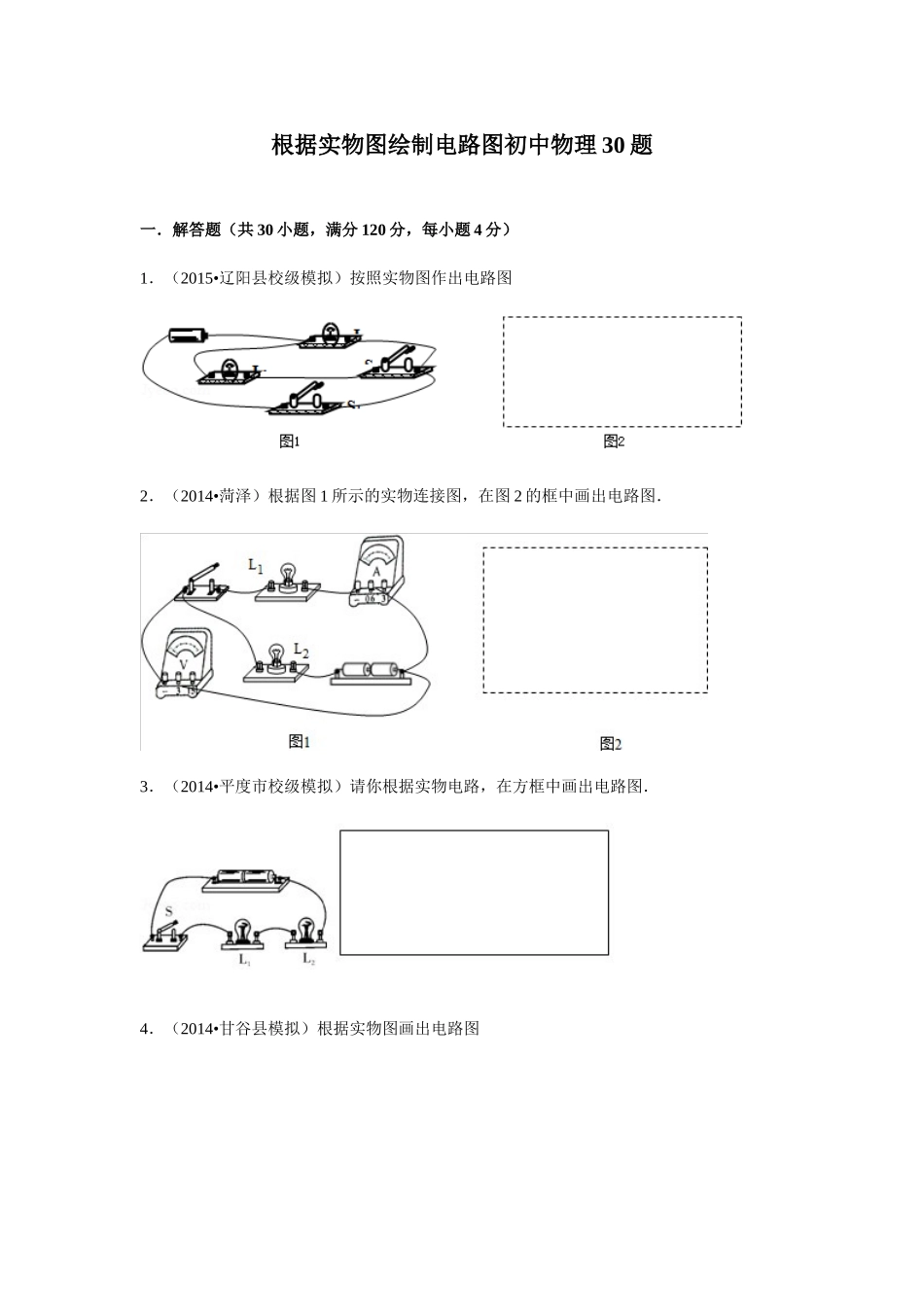

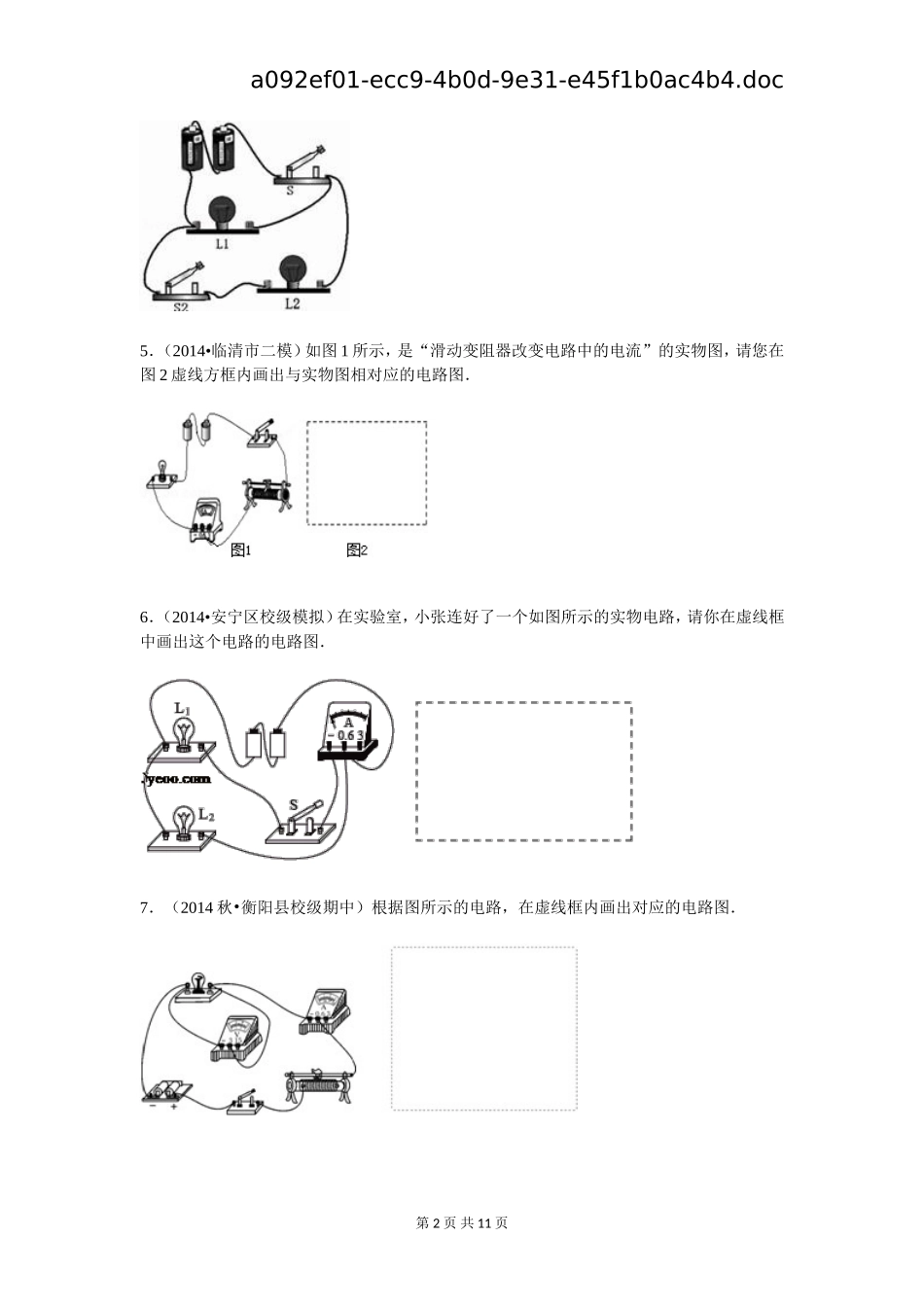

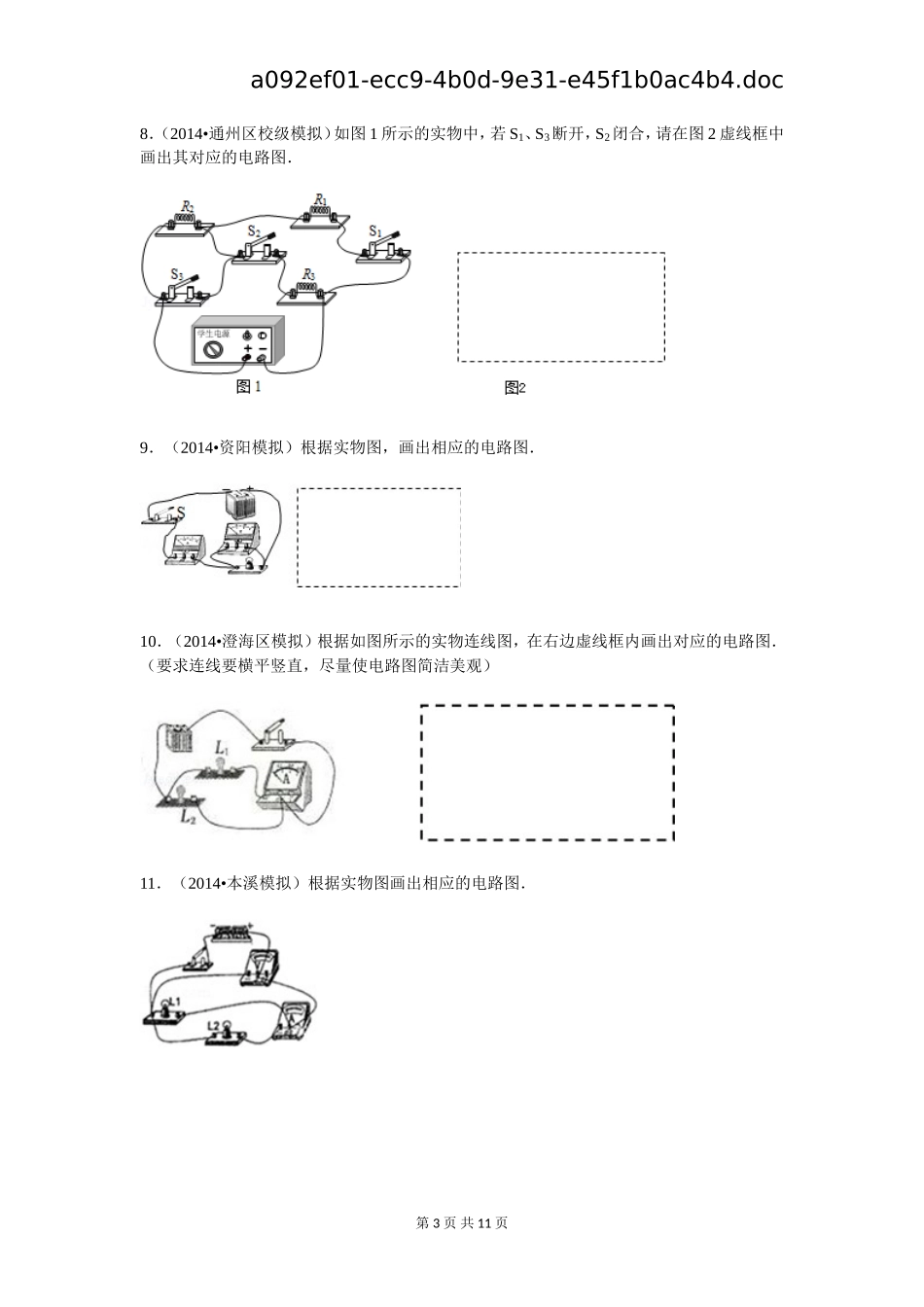

根据实物图绘制电路图初中物理30题一．解答题（共30小题，满分120分，每小题4分）1．（2015•辽阳县校级模拟）按照实物图作出电路图2．（2014•菏泽）根据图1所示的实物连接图，在图2的框中画出电路图．3．（2014•平度市校级模拟）请你根据实物电路，在方框中画出电路图．4．（2014•甘谷县模拟）根据实物图画出电路图第2页共11页a092ef01-ecc9-4b0d-9e31-e45f1b0ac4b4.doc5．（2014•临清市二模）如图1所示，是“滑动变阻器改变电路中的电流”的实物图，请您在图2虚线方框内画出与实物图相对应的电路图．6．（2014•安宁区校级模拟）在实验室，小张连好了一个如图所示的实物电路，请你在虚线框中画出这个电路的电路图．7．（2014秋•衡阳县校级期中）根据图所示的电路，在虚线框内画出对应的电路图．第3页共11页a092ef01-ecc9-4b0d-9e31-e45f1b0ac4b4.doc8．（2014•通州区校级模拟）如图1所示的实物中，若S1、S3断开，S2闭合，请在图2虚线框中画出其对应的电路图．9．（2014•资阳模拟）根据实物图，画出相应的电路图．10．（2014•澄海区模拟）根据如图所示的实物连线图，在右边虚线框内画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）11．（2014•本溪模拟）根据实物图画出相应的电路图．第4页共11页a092ef01-ecc9-4b0d-9e31-e45f1b0ac4b4.doc12．（2014•望花区一模）请你根据所给的实物连接情况（图中T为电铃），在下面的虚线框内画出相应的电路图（电铃符号）．13．（2014•陆丰市校级模拟）根据如图所示实物连接电路，画出它的电路图（要求标明L1和L2）14．（2014•青羊区校级模拟）按图所示的电路，在右画线框内出相应的电路图．15．（2014•青羊区校级模拟）请把下面的实物画成电路图，电流的流向，电器元件的先后顺序不能改动．第5页共11页a092ef01-ecc9-4b0d-9e31-e45f1b0ac4b4.doc16．（2014秋•铜仁市期末）根据如图的电路在方框内画出电路图．17．（2013秋•天长市校级期末）根据图的电路在方框内画出电路图．18．（2014秋•高州市校级期末）请根据如图所示的实物图画出电路图．19．（2013秋•营口期末）请在虚线框内画出如图所示的实际电路的电路图．第6页共11页a092ef01-ecc9-4b0d-9e31-e45f1b0ac4b4.doc20．（2013秋•顺义区期末）如图是手电筒的结构示意图，请画出它的电路图．21．（2014秋•焦作期末）图1是小明连接的测量未知电阻Rx的实验电路，其中R0为阻值已知的定值电阻．请在图2虚线框中画出其对应的电路图．22．（2014秋•内乡县期末）根据图所示的实物连接图，在方框中画出对应的电路图．23．（2014秋•曹县校级期末）在图中虚线框中，画出实物连接图对应的电路图．第7页共11页a092ef01-ecc9-4b0d-9e31-e45f1b0ac4b4.doc24．（2013秋•孟津县期末）请根据如图所示的实物电路，画出它的电路图．25．（2014秋•瓮安县校级期中）根据如图所示的实际电路，在右边的虚线框内画出电路图．26．（2014秋•凤阳县校级期中）画出测量b点电流的电路图，并标明仪表的“+”、“﹣”接线柱．27．（2014秋•卫辉市校级期中）根据如图所示的实物图，画出对应的电路图．第8页共11页a092ef01-ecc9-4b0d-9e31-e45f1b0ac4b4.doc28．（2014秋•长汀县期中）根据如图甲所示的实物图，在图乙虚线框内画出对应的电路图．29．（2014秋•忠县校级期中）根据实物图1画出相应的电路图来．（画在图2虚线框里）30．（2014春•宁乡县校级期中）请根据如图实物连接图在虚线框内画出电路图．第9页共11页a092ef01-ecc9-4b0d-9e31-e45f1b0ac4b4.doc考点卡片1．根据实物图画电路图【知识点的认识】一、根据实物图画电路图（1）看实物画电路图，关键是在看图，图看不明白，就无法作好图．实物图实际上只有两种电路，一种串联，另一种是并联，（2）串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止．明确每个元件的位置，然后作图．顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端．（3）对并联电路，判断方法...
