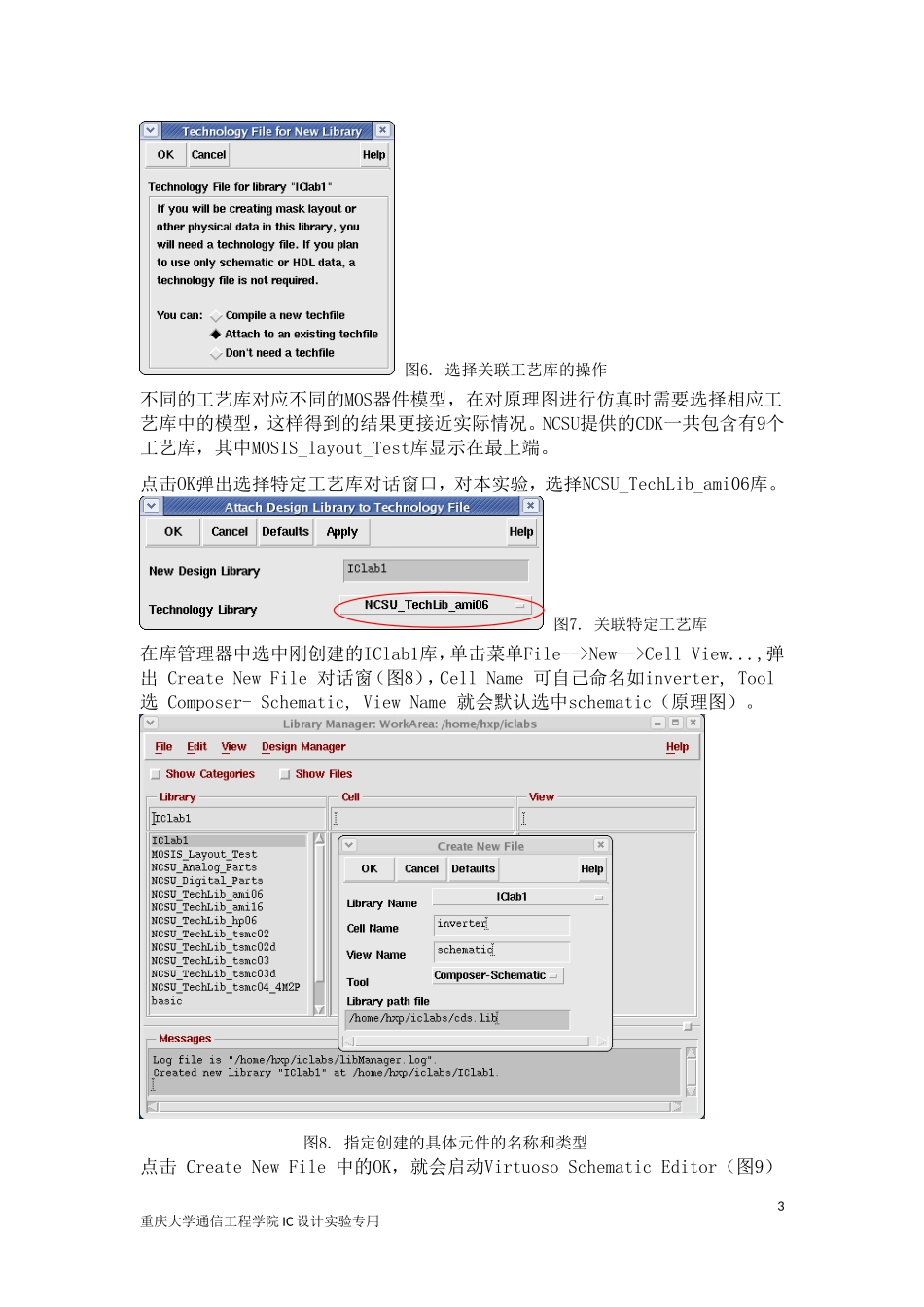

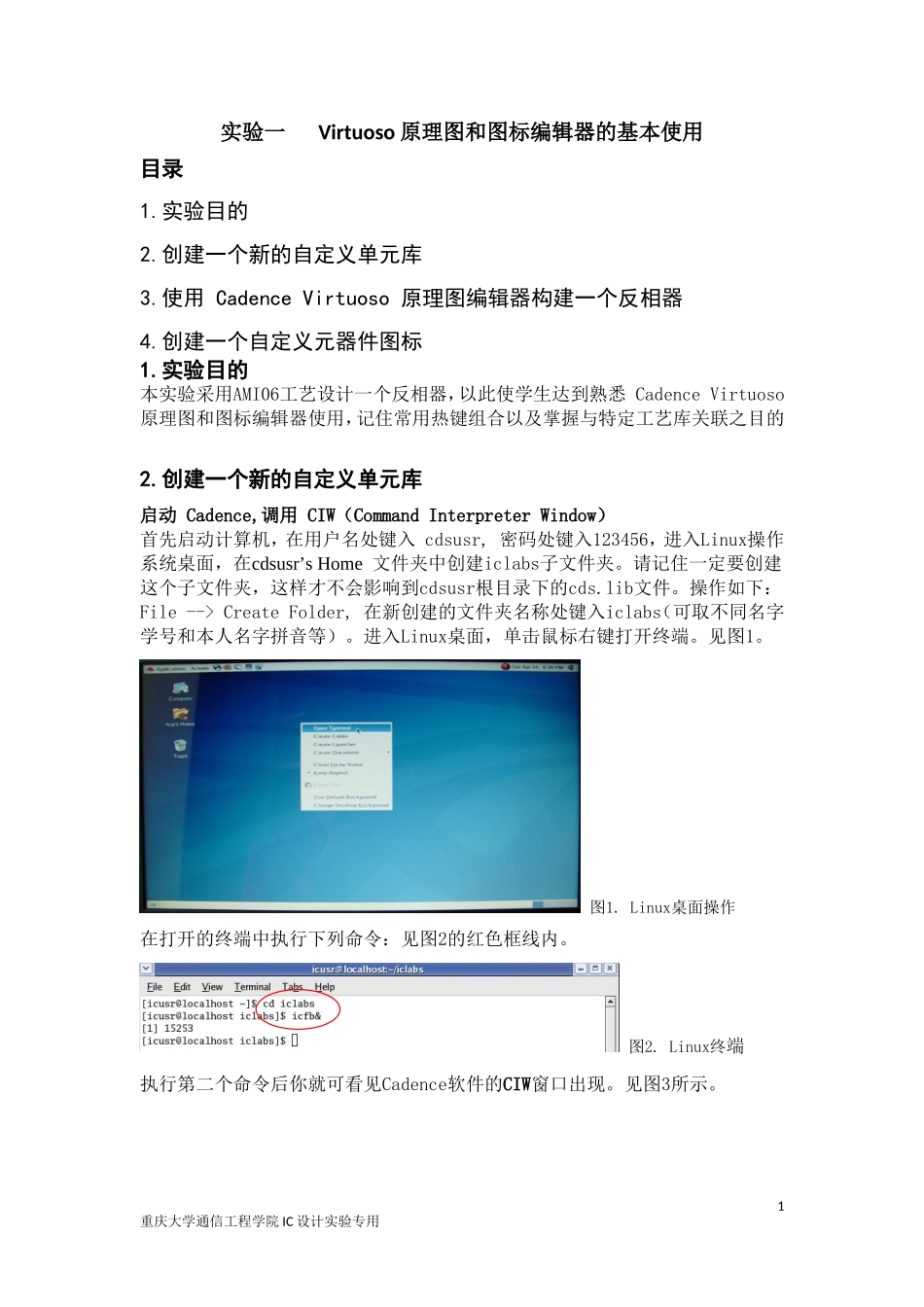

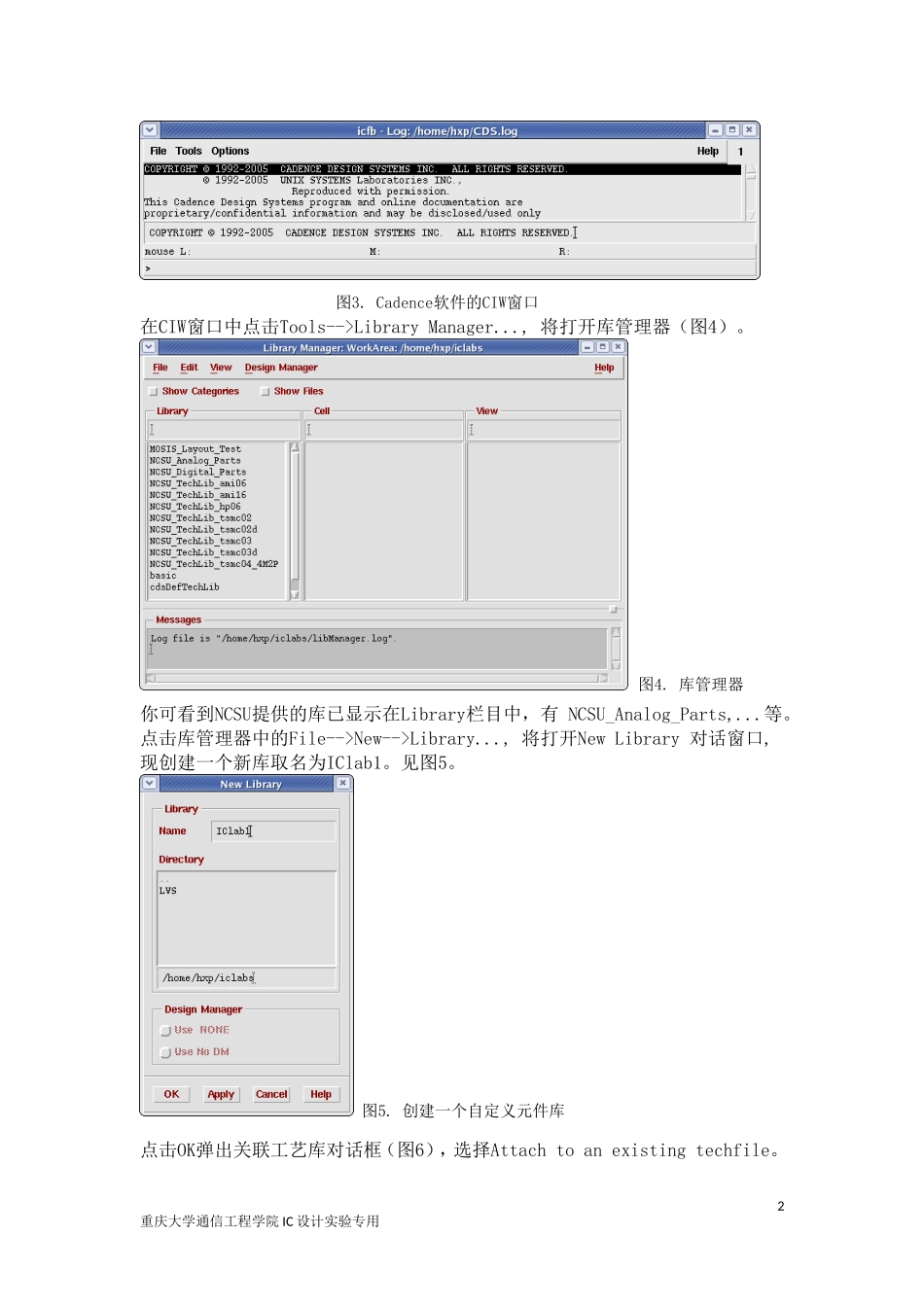

实验一Virtuoso原理图和图标编辑器的基本使用目录1.实验目的2.创建一个新的自定义单元库3.使用CadenceVirtuoso原理图编辑器构建一个反相器4.创建一个自定义元器件图标1.实验目的本实验采用AMI06工艺设计一个反相器，以此使学生达到熟悉CadenceVirtuoso原理图和图标编辑器使用，记住常用热键组合以及掌握与特定工艺库关联之目的2.创建一个新的自定义单元库启动Cadence,调用CIW（CommandInterpreterWindow）首先启动计算机，在用户名处键入cdsusr,密码处键入123456，进入Linux操作系统桌面，在cdsusr’sHome文件夹中创建iclabs子文件夹。请记住一定要创建这个子文件夹，这样才不会影响到cdsusr根目录下的cds.lib文件。操作如下：File-->CreateFolder,在新创建的文件夹名称处键入iclabs（可取不同名字学号和本人名字拼音等）。进入Linux桌面，单击鼠标右键打开终端。见图1。图1.Linux桌面操作在打开的终端中执行下列命令：见图2的红色框线内。图2.Linux终端执行第二个命令后你就可看见Cadence软件的CIW窗口出现。见图3所示。1重庆大学通信工程学院IC设计实验专用图3.Cadence软件的CIW窗口在CIW窗口中点击Tools-->LibraryManager...,将打开库管理器（图4）。图4.库管理器你可看到NCSU提供的库已显示在Library栏目中，有NCSU_Analog_Parts,...等。点击库管理器中的File-->New-->Library...,将打开NewLibrary对话窗口,现创建一个新库取名为IClab1。见图5。图5.创建一个自定义元件库点击OK弹出关联工艺库对话框（图6），选择Attachtoanexistingtechfile。2重庆大学通信工程学院IC设计实验专用图6.选择关联工艺库的操作不同的工艺库对应不同的MOS器件模型，在对原理图进行仿真时需要选择相应工艺库中的模型，这样得到的结果更接近实际情况。NCSU提供的CDK一共包含有9个工艺库，其中MOSIS_layout_Test库显示在最上端。点击OK弹出选择特定工艺库对话窗口，对本实验，选择NCSU_TechLib_ami06库。图7.关联特定工艺库在库管理器中选中刚创建的IClab1库，单击菜单File-->New-->CellView...,弹出CreateNewFile对话窗（图8），CellName可自己命名如inverter,Tool选Composer-Schematic,ViewName就会默认选中schematic（原理图）。图8.指定创建的具体元件的名称和类型点击CreateNewFile中的OK，就会启动VirtuosoSchematicEditor（图9）3重庆大学通信工程学院IC设计实验专用图9.Virtuoso原理图编辑器工作界面若在上一步创建Library的过程中由于操作太快而不知道是否已正确关联了特定的工艺库，可在LibraryManager窗口中鼠标右键点击IClab1，选择弹出菜单中的Properties...弹出对话框（图10）即可查看到底关联了哪个工艺库。图10.元件库属性编辑器上图正确显示了本次实验需要关联的工艺库。若不正确而需要重新关联这个工艺库时，并不需要重新创建自定义元件库，而可在CIW窗口中进行操作，鼠标点击Tools-->TechnologyFileManager...弹出窗口（图11）：图11.重新关联工艺库的方法点击Attach...弹出对话框如图12所示即可重新关联工艺库了。图12.重新关联工艺库3.使用CadenceVirtuoso原理图编辑器构建一个反相器4重庆大学通信工程学院IC设计实验专用你需要在此编辑器中进行诸如放置和移动元器件，使用连线将各元器件相连以及对元器件属性做修改等操作，图13给出了常用热键，当然你也可进行菜单操作。图13.原理图编辑器常用热键另外上面没有列出的“Esc”键是用来退出正在执行的命令的键，经常会用到它。构建一个反相器需要一个PMOS管和一个NMOS管，鼠标左击原理图编辑器的空白处按热键I将会打开AddInstance对话窗口，按Browse会打开ComponentBrowse窗，图14.添加元器件窗口在ComponentBrowse窗口中，Library选择NCSU_Analog_Parts，点击列出栏目中的N_Transistors或P_Transistors即可选择其中的器件，先点击N_Transistors，会打开以下窗口（见图15左图）。5重庆大学通信工程学院IC设计实验专用图15.选择所需添加的元器件选择nmos器件，其参数会显示在AddInstance窗口中（见图15右图）。移动鼠标到原理图编辑器中，nmos器件将显示在鼠标光标处，选择一个合适的位置（中间稍微偏下方）按鼠标左键放置nmos器件...
