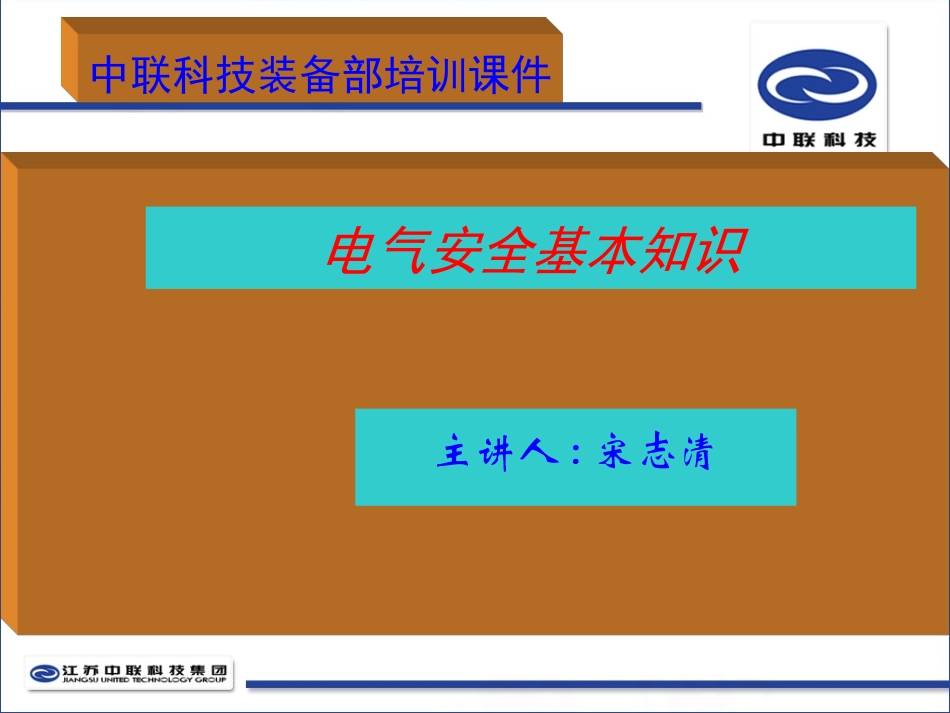

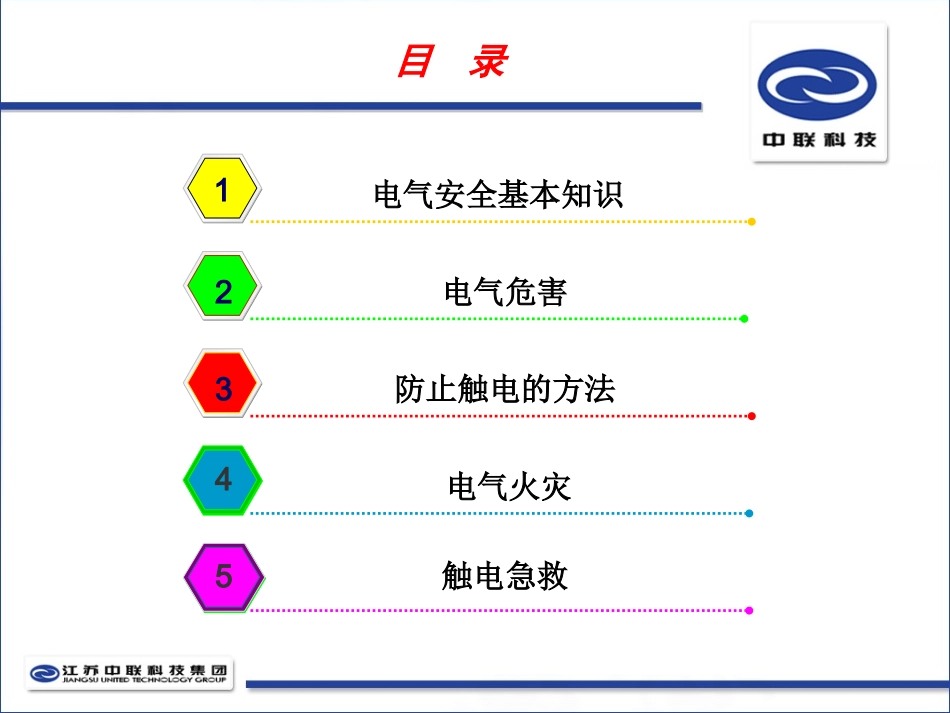

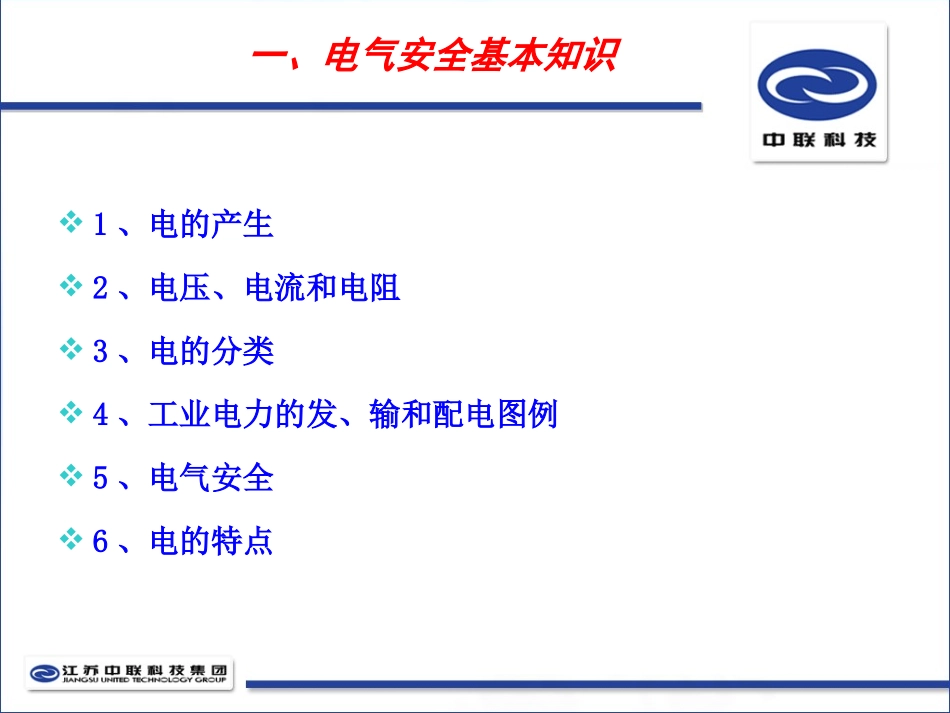

中联科技装备部培训课件电气安全基本知识主讲人:宋志清目录电气危害1防止触电的方法2电气火灾3触电急救415电气安全基本知识一、电气安全基本知识1、电的产生2、电压、电流和电阻3、电的分类4、工业电力的发、输和配电图例5、电气安全6、电的特点一、电气安全基本知识---电的产生1、电的产生自然界电的产生主要方式是摩擦生电，它的本质是物体电荷的转移工业发电的本质是导体切割磁力线2、电压、电流和电阻电压是相对电压差电流是电在物体中流通的大小电阻是物体阻碍电流在它里面流通的强弱，物体按电阻值分为：超导体、导体、半导体和绝缘体功率是电压和电流的积，是表现导体消耗电能的能力人体的电阻值—人体的电阻值通常1KΩ-20MΩ之间，它存在很大的不确定性，手足潮湿时只有几百欧姆，甚至更小一、电气安全基本知识---分类3、电的分类根据电的方向性可分为：直流电：方向不变的电，如电池供电交流电：方向交替变化的电，如工频电小知识:电线的颜色AA相---黄色BB相---绿色CC相---红色L火线---红色N零线---蓝色或黑色E地线---黄绿相间色想一想：图中颜色代表什么线？一、电气安全基本知识---发、输和配电4、工业电力的发、输和配电图例10KV一般车间110KV6KV照明配电380/220V10KV发电厂∽单位（地区）变电所升压变电所区域降压变电所住宅动力配电高压配电车间变压器发电机一、电气安全基本知识---电气安全5、电气安全电气安全主要包括人身安全与设备安全两个方面：5.1人身安全人身安全是指在从事电气工作和电气设备操作使用过程中人员的安全,伤害原因主要有:A缺乏安全用电知识行为B违章行为（举例：因大意而触电）5.2设备安全设备安全是指电气设备及其附属设备的安全附:电力安全标志举例一、电气安全基本知识---电的特征6、电的特点：1）抽象性看不见、听不见、嗅不着(尤其是静电和电磁辐射)2）广泛性工业农业、生产生活安全用电顺口溜电灯离地六尺高，固定安装最重要。广播碰到输电线，喇叭怪叫要冒烟。如果有人触了电，首先要去断电源。电线要是着了火，不能带电用水泼。二、电气危害1、电气危害的种类和危害1.1触电事故1.2雷击事故1.3静电事故1.4电磁辐射事故1.5电路故障事故1.6残余电荷电击事故残余电荷电磁辐射静电雷电电路故障触电二、电气危害---触电事故1.1触电事故触电是指人体触及带电体后，电流对人体造成的伤害经验证明，当人体通过0.6mA的电流,会引起人体麻刺的感觉；通过20mA的电流,就会引起剧痛和呼吸困难；通过50mA的电流就有生命危险；通过100mA以上的电流，就能引起心脏麻痹、心房停止跳动，直至死亡。用手触摸5V干电池的两端是触电吗?安全电压=人体允许电流X人体电阻的乘积触电对人体造成伤害的是什么？二、电气危害---触电事故1.1.1触电事故种类电击人们通常所说的触电就是指电击，大部分触电死亡事故都是由电击造成的A单线电击B两线电击C跨步电压电击U（内伤）二、电气危害---触电事故电击伤害图示:单线电击两线电击跨步电压电击二、电气危害---触电事故1.1.1触电事故种类电伤电伤是指电流的热效应、化学效应、机械效应及电流本身作用造成的人体伤害、电弧烧伤(温度可达80000C)A电灼伤B皮肤金属化C电烙印D机械损伤E电光眼电击和电伤常会同时发生（外伤）二、电气危害---触电事故1.1.2特点触电事故是电气事故中最常见的种类1.1.3规律A6-9月份最多(夏季炎热,潮湿)B中青年工人多C错误操作和违章作业造成的触电事故多D电气连接部位触电事故多(如接头、开关、插座等)E冶金、建筑、机械行业触电事故多二、电气危害---雷击事故1.2雷击事故1.2.1雷的种类A直击雷B感应雷静电感应雷电磁感应雷C球雷1.2.2雷电的危害A火灾或爆炸B触电C设施或设备的毁坏D大规模停电二、电气危害---静电事故1.3静电事故1.3.1静电的产生当两个不同的物体相互接触时，就会使得一个物体的一些电荷（如电子）转移到另一个物体上，若在分离的过程中电荷难以中和，那么得到电荷的物体就会带负电，失去电荷的物体就带正电，这种接触后分离物体就会带上电的方式就是“接触分离”起电。例如在干燥的...
