汽车标准OBDⅡ(自诊断接头)针脚定义VIP免费

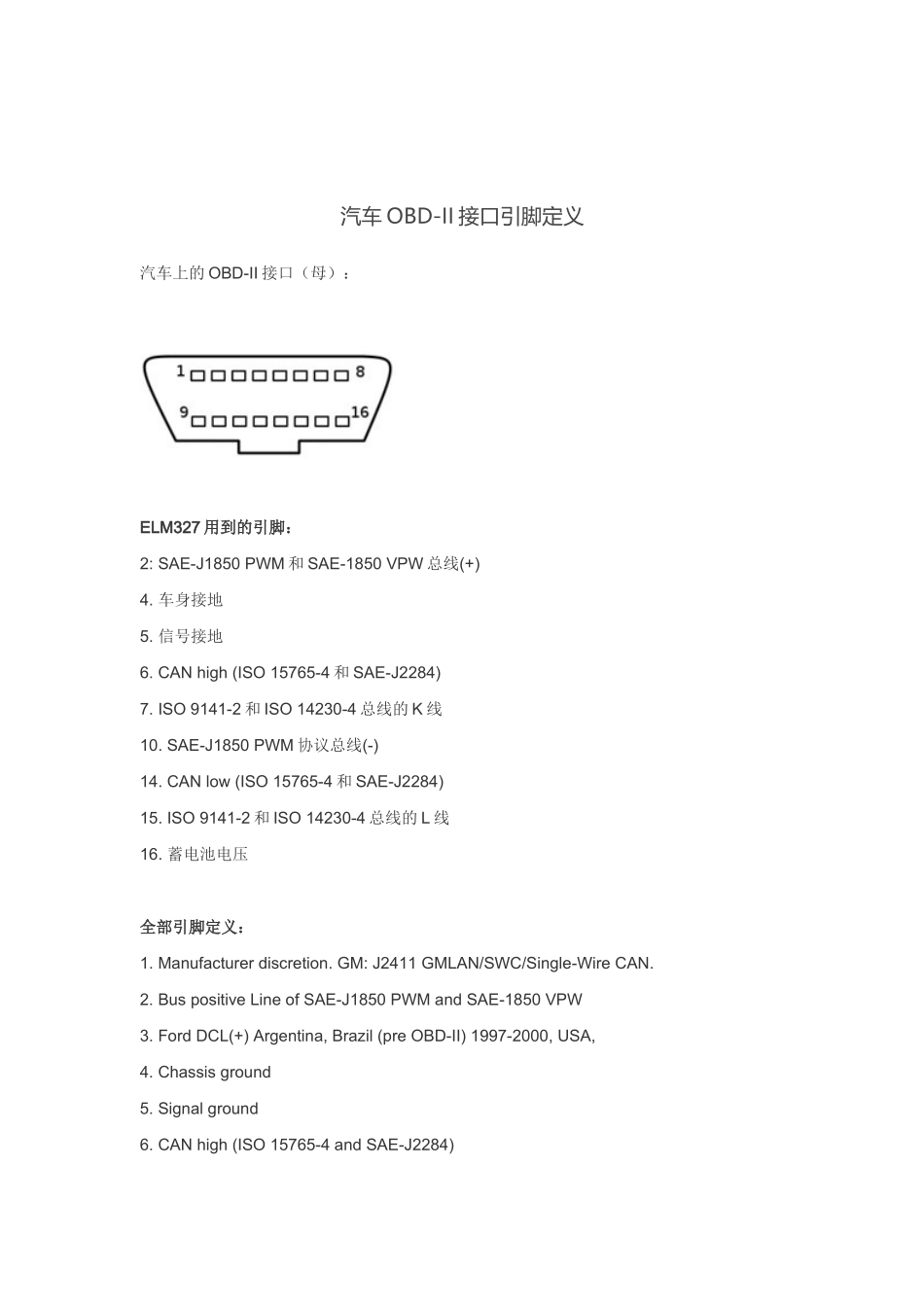

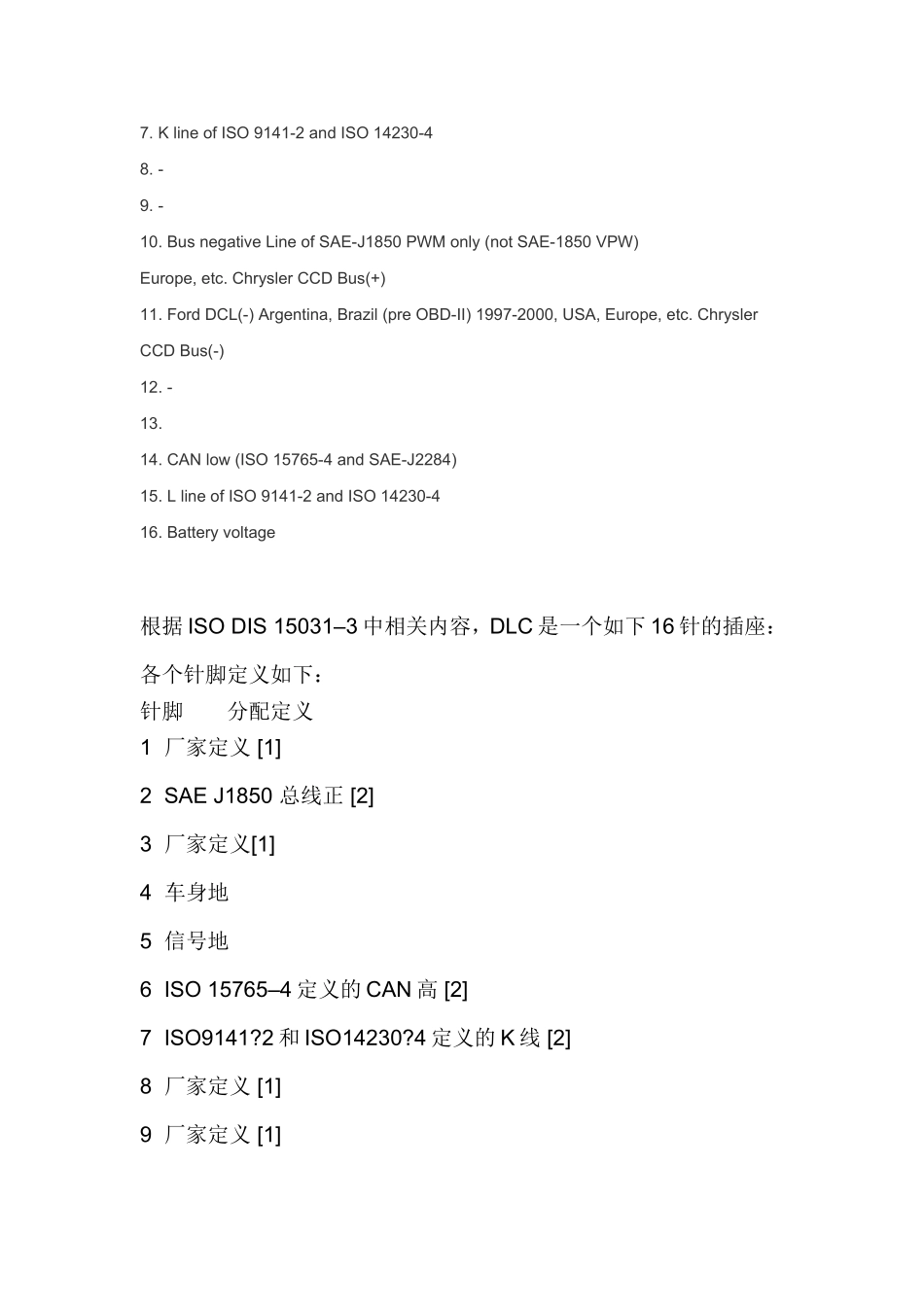

汽车OBD-II接口引脚定义汽车上的OBD-II接口（母）：ELM327用到的引脚：2:SAE-J1850PWM和SAE-1850VPW总线(+)4.车身接地5.信号接地6.CANhigh(ISO15765-4和SAE-J2284)7.ISO9141-2和ISO14230-4总线的K线10.SAE-J1850PWM协议总线(-)14.CANlow(ISO15765-4和SAE-J2284)15.ISO9141-2和ISO14230-4总线的L线16.蓄电池电压全部引脚定义：1.Manufacturerdiscretion.GM:J2411GMLAN/SWC/Single-WireCAN.2.BuspositiveLineofSAE-J1850PWMandSAE-1850VPW3.FordDCL(+)Argentina,Brazil(preOBD-II)1997-2000,USA,4.Chassisground5.Signalground6.CANhigh(ISO15765-4andSAE-J2284)7.KlineofISO9141-2andISO14230-48.-9.-10.BusnegativeLineofSAE-J1850PWMonly(notSAE-1850VPW)Europe,etc.ChryslerCCDBus(+)11.FordDCL(-)Argentina,Brazil(preOBD-II)1997-2000,USA,Europe,etc.ChryslerCCDBus(-)12.-13.14.CANlow(ISO15765-4andSAE-J2284)15.LlineofISO9141-2andISO14230-416.Batteryvoltage根据ISODIS15031–3中相关内容，DLC是一个如下16针的插座：各个针脚定义如下：针脚分配定义1厂家定义[1]2SAEJ1850总线正[2]3厂家定义[1]4车身地5信号地6ISO15765–4定义的CAN高[2]7ISO9141?2和ISO14230?4定义的K线[2]8厂家定义[1]9厂家定义[1]10SAEJ1850总线负[2]11厂家定义[1]12厂家定义[1]13厂家定义[1]14ISO15765–4定义的CAN低[2]15ISO9141?2和ISO14230?4定义的L线[2]16永久正电压[1]1,3,8,9,11,12和13未做分配，可由车辆制造厂定义。[2]2,6,7,10,14和15使用作诊断通讯的。根据实际使用的通讯协议的不同，它们往往不会都被使用，为使用的可由车辆制造厂定义。更详细的定义和要求参见ISO/DIS15031–3。对于不同的通讯协议，有效的针脚也不同。在选购诊断线的时候需要注意诊断线上的针脚是否符合要求.
