气体灭火系统-七氟丙烷灭火系统讲解(非常专业)VIP免费

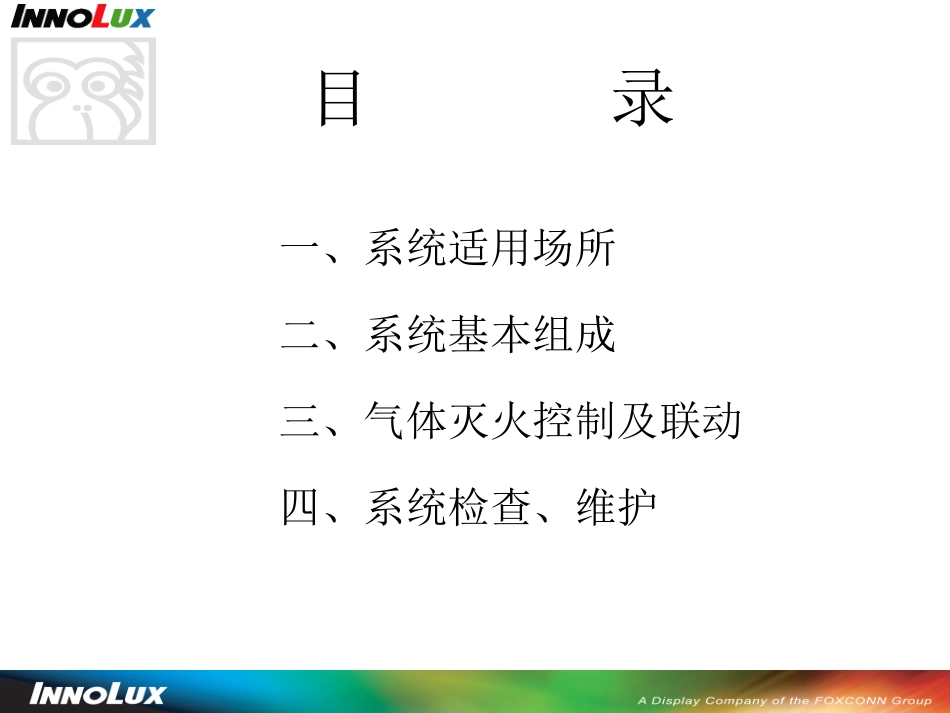

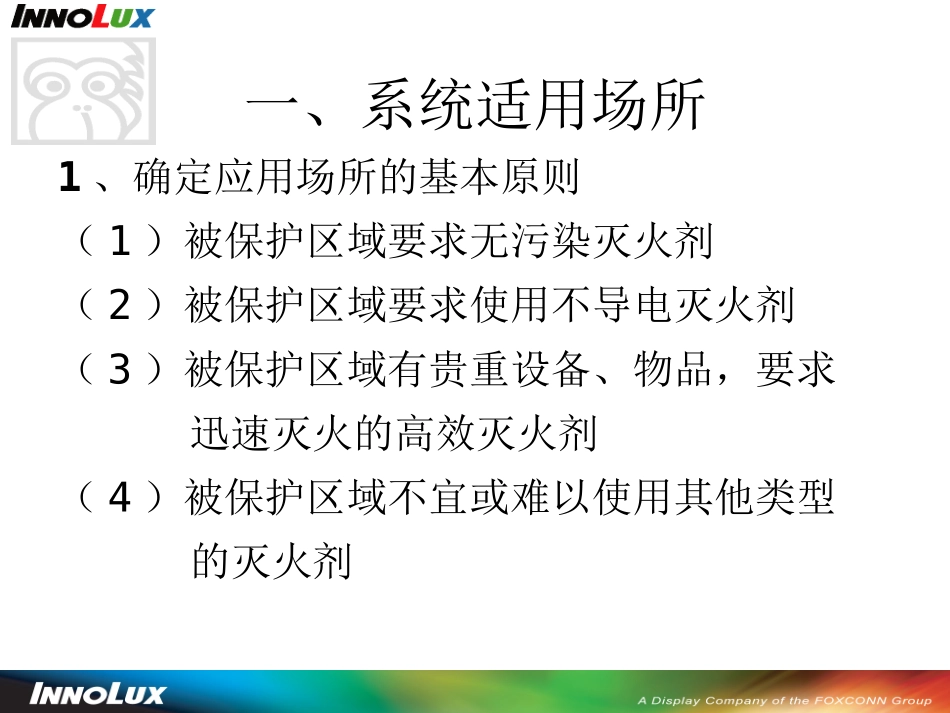

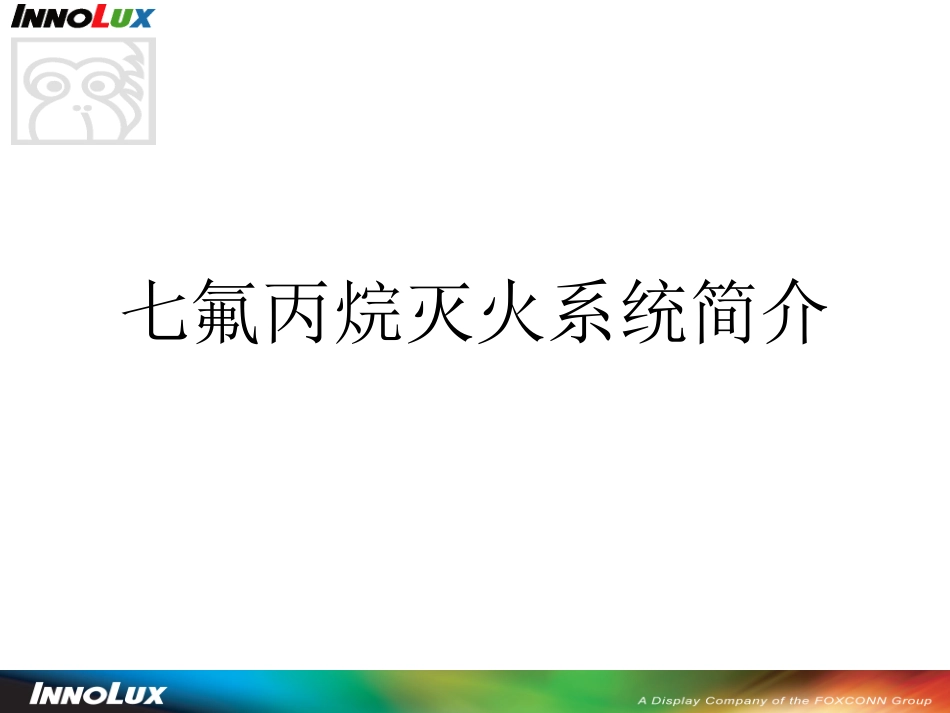

七氟丙烷灭火系统简介目录一、系统适用场所二、系统基本组成三、气体灭火控制及联动四、系统检查、维护一、系统适用场所1、确定应用场所的基本原则（1）被保护区域要求无污染灭火剂（2）被保护区域要求使用不导电灭火剂（3）被保护区域有贵重设备、物品，要求迅速灭火的高效灭火剂（4）被保护区域不宜或难以使用其他类型的灭火剂2、气体灭火系统的一些典型场所（1）资讯机房（2）变配电室（3）烤漆线（4）贵重设备室等场所一、系统适用场所3、应用限制（1）强氧化剂、含氧化剂的混合物（如氯酸钠、硝酸钠等）（2）活泼金属（如钾、钠、镁铝合金等）（3）金属氢化物（如氢化钠、氢化钾等）（4）能自动分解的物质（如某些有机过氧化物）（5）能发生自燃的物质（如白磷）一、系统适用场所二、系统基本组成氣體滅火控制器（控制主機）啟動鋼瓶（氮氣）藥劑鋼瓶（七氟丙烷）壓力開關選擇閥輸送管道壓力表細導管針閥插銷二、系统基本组成溫度探測器（溫感）火焰探測器啟止盒警鈴聲光報警器噴撒頭三、气体灭火控制及联动1、自动启动方式系統在上線的狀態下，控制主机按钮选择为自动状态（1）或啟止盒转换按钮处于自动状态（2）121.1復合火警：火焰偵測器和溫感共同動作（兩者不分先后順序）復合火警警铃鸣响氣體釋放三、气体灭火控制及联动复合火警警铃鸣响切断空调风机电源声光报警器鸣响控制主机输出电压关闭防火阀开启灭火瓶开启选择阀压力开关动作点亮指示灯系统延时30s启动瓶打开灭火火焰偵測器和溫感同時偵測到火警12、手动启动方式火災發生時，控制主機不能自動啟動滅火，此時可人為啟動控制主機上的緊急啟動按鈕或將啟止盒調至啟動狀態(啟動對應區域的緊急啟動按鈕）三、气体灭火控制及联动緊急啟動按鈕啟動按鈕2.1作業說明三、气体灭火控制及联动火災發生自動滅火啟動故障確認著火區域“按下手/”自動按鈕按下著火區域相對應“”的緊急啟動按鈕將啟止盒中的“”滅火氣體放出盒調“”至手動狀態“”將啟止盒中的滅火“”盒調至啟動狀態1启动瓶打开3、机械应急启动方式火災發生時，自動啟動方式和手動啟動方式均不能使用時，采取的直接動作啟動鋼瓶而達成啟動系統滅火的方式拔出壓下三、气体灭火控制及联动火災發生半/自動滅火啟動故障確認著火區域選擇對應之啟動瓶拔出瓶上的插銷壓下瓶上的針閥啟動瓶打開1四、系统检查、维护1、每月检查项目（1）对灭火剂容器、选择阀、高压软管、集流管、管网、喷嘴等全部系统外观检查，系统组件应无机械损伤，表面无锈蚀，铭牌清晰，铅封和标志应完整。（2）灭火剂及气动源的压力不得小于设计压力的90%，否则应进行试压充装2、每年应对系统两次全面检查，内容除月检外，还应符合下列要求：（1）防护区的开口情况，防护区的用途及可燃物的种类、数量、分布情况，应符合原设计规定（2）灭火剂贮瓶间的设备，灭火剂输送管道和支、吊架的固定应无松动（3）高压软管应无变形、裂纹及老化现象，必要时应对其进行水压强度试验和气密试验，不合格应及时更换四、系统检查、维护（4）灭火剂喷嘴孔口应无堵塞及损伤。如有则按系统施工中的要求进行吹扫及更换（5）对每个防护区进行一次模拟自动启动试验，试验方法和要求按系统调试中的有关规定进行。2、每年应对系统两次全面检查，内容除月检外，还应符合下列要求：四、系统检查、维护
