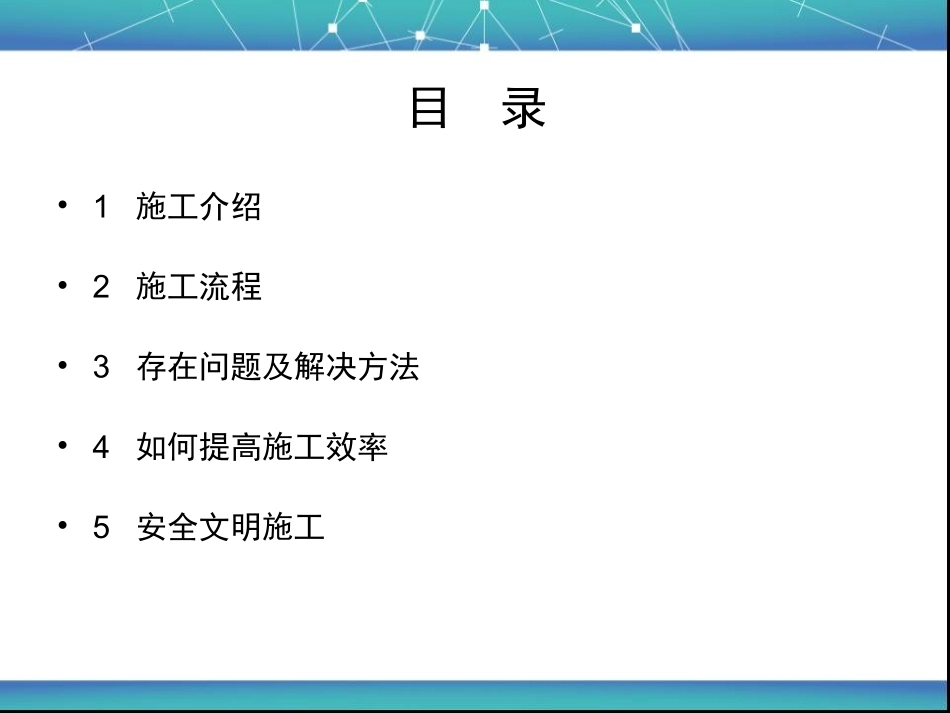

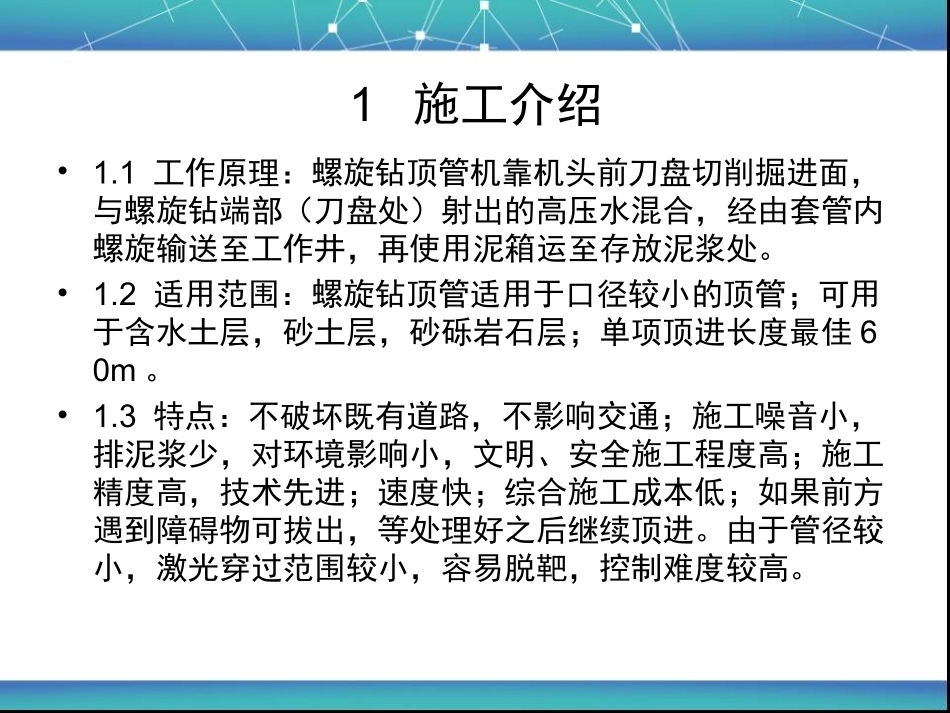

小口径螺旋钻顶管施工介绍DN375螺旋钻施工工艺主讲：王翰林目录•1施工介绍•2施工流程•3存在问题及解决方法•4如何提高施工效率•5安全文明施工1施工介绍•1.1工作原理：螺旋钻顶管机靠机头前刀盘切削掘进面，与螺旋钻端部（刀盘处）射出的高压水混合，经由套管内螺旋输送至工作井，再使用泥箱运至存放泥浆处。•1.2适用范围：螺旋钻顶管适用于口径较小的顶管；可用于含水土层，砂土层，砂砾岩石层；单项顶进长度最佳60m。•1.3特点：不破坏既有道路，不影响交通；施工噪音小，排泥浆少，对环境影响小，文明、安全施工程度高；施工精度高，技术先进；速度快；综合施工成本低；如果前方遇到障碍物可拔出，等处理好之后继续顶进。由于管径较小，激光穿过范围较小，容易脱靶，控制难度较高。2施工流程•2.1设备进场：使用吊车跟货吊配合将顶管所需设备，管节运至工作井周围并按流程先后的放置好。•顶管使用设备：机头一台，机架一台，发电机（120KW）一台，注水注浆泵一台，液压总站一台，吊车一台•2.2测量放点：根据业主提供的测量控制点布置整个工程的控制网，在井周围布设一个高精度的控制网，用以测放、检查和修正工作井井区和井下的测量点，如轴线点、井下的测量起始点和后视点等。2施工流程•2.3机架安装•a将型钢吊入井内，沿轴线平行放置，并调至水平•b吊入机架，放至已调平的型钢上，调至水平•c使用水准仪调好顶进坡度，使误差控制在2mm范围内•d根据井壁沿轴线实测标高跟流水面标高算出软眼中心标高，软眼直径560mm•e浇注后靠背，使用C30砼浇注2施工流程※有关计算公式•a为上井壁到软眼中心的距离；d为上井壁到机架轨道距离;•b为流水面标高；e为上井壁到经纬仪距离•c为上井壁标高；•当接收井在上游时x为正,当接收井在下游时x为负；•以上各数据单位都为米。0.015x）（x0.1875b-ca0.0050.173ad005.013.0ae2施工流程•f安装固定测量支架，测量支架中心和顶进轴线重合，测量支架安装完成后，临时架设激光经纬仪，将推进系统退至后方位置，确认无碰撞后予以固定。•g油管及电缆连接2施工流程•2.4出洞•a机头下井：安装准备工作结束后，经过保养调试后的顶管机开始下井，顶管机采用两个2T的手拉葫芦捆绑，以便于顶管机到位后能够便于调整。由于工作井尺寸较小，顶管机下井时严禁井下留人，待顶管机到达井底时，工作人员在行下井作业。将油管和线缆与机头连接好后，进行机头出洞前的最后调试，确认机头运行完好后把机头尾部的螺旋杆和机架相连，将机头用手拉葫芦调整到设计坡度。2施工流程•机头出洞机头进洞2施工流程•b顶管机开始掘进：安装激光经纬仪，按设计坡度调整好，将激光对准机头光靶。取出洞口封堵砂袋，推进顶管机进入出口器，安装机头限位铁板，继续推进顶管机靠近井壁土层，启动注水泵及出土螺旋，继续将机头向前推进进入土层。由于机头刚进入土层时，机头大部分在井内，没有土壤包裹约束，很容易出现偏差，所以出洞操作时要特别小心。2施工流程•出口器及限位装置管节安装2施工流程•机头推进时把出土螺旋速度调整到低速，推进的速度取决于螺旋的出土速度。顶进作业时刀盘要稍微向前伸出3㎝左右，如果要进行纠偏作业时刀盘还需向前多伸出一点，避免刀盘和螺旋碰撞到机头壳体及螺旋套管。•推进机头时，根据操作台显示的数据，尽早进行纠偏操作，避免机头出洞时偏差过大，导致以后纠偏困难，并做好资料记录。2施工流程•2.5纠偏：目视光靶的偏位值和操作台显示器的偏位值的关系：目视光靶的偏位值从下图可以看出光点在光靶的右上，表示机头机头偏左下，而操作台显示屏可以看出，所显示的偏差值是机头的实际偏差值。2施工流程•纠偏方法：通过监测系统发现机头出现偏差时，要及时进行纠偏处理，不要让偏差超过3-5mm，如果机头需要向上进行调整，则将修正把手推到上位，启动修正油泵进油，完成纠偏作业，注意不要等到显示屏显示完全回到轴线时将纠偏油缸回收，在惯性作用下，机头会继续保持向上的趋势运行，所以当机头出现向上的趋势时就要回收纠偏油缸，让机头平缓接近设计轴线。2施工流程•2.6进洞•机头到达接收井前需要做好进...
