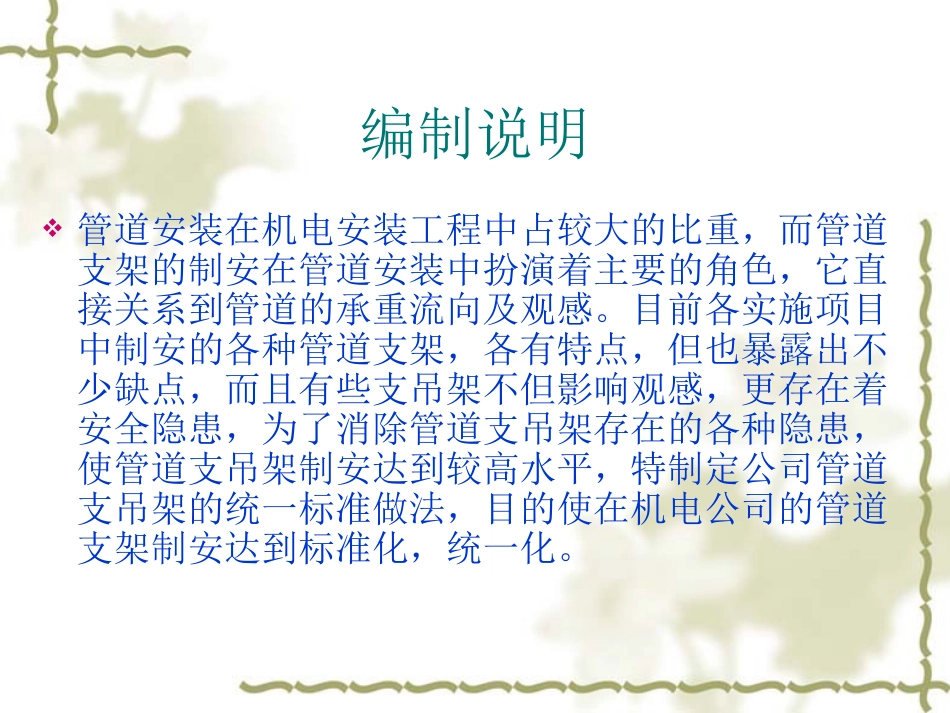

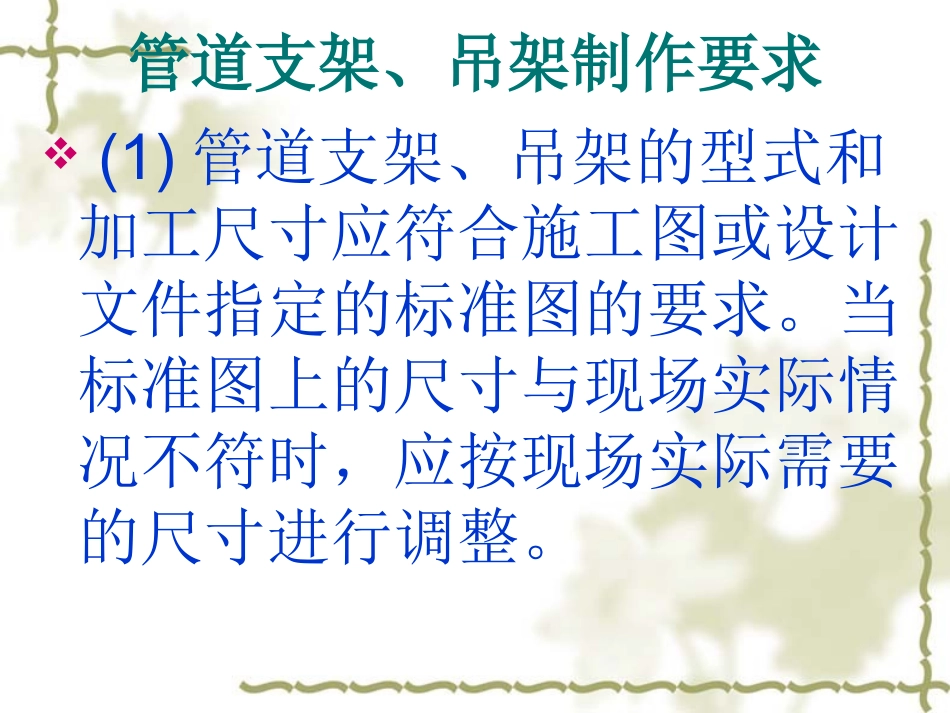

消防管道支吊架工艺河南泉舜工程有限公司编制说明管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。管道支架、吊架制作要求(1)管道支架、吊架的型式和加工尺寸应符合施工图或设计文件指定的标准图的要求。当标准图上的尺寸与现场实际情况不符时，应按现场实际需要的尺寸进行调整。(2)管道支、架材料；除设计文件另有规定者外，一般采用Q235普通碳素钢型材制作。制作时下料切割宜采用机械冲剪或锯割，边长大于50mm的型钢可用氧乙炔焰切割，但应将切割后的熔渣及毛刺清除掉。施工需要的材料及机具一般常用材料：管材及连接件，型钢，焊条，氧气，乙炔，厚漆，麻，聚四氟乙烯带，膨胀螺栓，密封垫，螺栓，螺母，机油，防腐漆，稀料，小线，铅丝，电池等。主要机具：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。钢卷尺，平尺，角尺，油标卡尺，线坠，水平尺等质量。一、倒吊式倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30×30×4≤DN25δ=6100×100M8×80L40×40×5DN32~DN50δ=8110×110M10×85二、龙门式龙门式支吊架材料适用表支架型材适用管道倒吊钢板膨胀螺栓L30×30×4≤DN25~DN40δ=6100×100M8×80L40×40×5DN50~DN150δ=8110×110M10×85三、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×4≤DN25M8×80适用于Ⅰ型L40×40×5DN32~DN80M10×85适用于Ⅰ型L50×50×6DN100~DN150M12×100适用于ⅠL30×30×4DN25~DN50M8×80适用于ⅡL40×40×5DN60~DN150M10×85适用于Ⅱ四、水平式支架I型：水平龙门式Ⅱ型：水平单支角钢组合式水平式支架材料适用表支架型材适用管道支架底板膨胀螺栓备注L40×40×5DN65~DN80δ=8110×110M10×85适用I型L40×40×5≤DN50δ=8110×110M10×85适用Ⅱ型L50×50×6DN60~DN100δ=8110×110M10×100适用Ⅱ型五、挂墙式支架（宜固定在混凝土墙体上和墙体结实的砖墙上）Ⅰ型：L型支架（立柱长度与横担长度之比1：1）Ⅱ型：三角型支架挂墙式支架材料适用表支架型材适用管道膨胀螺栓备注L40×40×5≤DN50M10×100适用于Ⅰ型及空调的冷凝水、冷媒支架L50×50×6DN60~DN100M12×100适用于Ⅱ型三角型支架六、立管支架形式：（防晃动支架）a适用于只有一根立管的支架。b适用于有两根或两根以上立管的支架。管道支、吊架安装1、管道支、吊架的最大允许间距主要是由所承受垂直方向载荷来决定，它应满足强度条件和刚度条件。2、支、吊架的受力部件，如横梁、吊杆、螺栓等应符合设计要求和国家规定。3、管道的支吊架的安装位置不应防碍喷头的喷水效果；管道支架、吊架与喷头之间距离不宜小于300mm；与末端喷头之间的距离不得大于750mm.4、支、吊架应使管道中心离墙的距离符合设计要求，管道表面离墙或柱子表面的净距不应小于60mm。大口径的阀门应设专门支、吊架，不得以管道承重。5、配水支管上每一管段、相邻两喷头之间的管段设置的支架均不宜少于1个；当喷头之间的距离小于1.8m时，可隔段设置吊架，但吊架的间距不宜大于3.6m。在管道转弯处应增设支架。6、当管子的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于一个；当管道改变方向时，应增设防晃支架。7、竖直安装的配水干管应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5-1.8m。8、管道立干管为每层设置支架1个，地下室主干管支架间距为5m。管道支架采用工厂化制作，制作质量必须符合规范要求，制作成形后应进行除锈和防腐处理。支吊架制作的一些要求1、平支架安装高度：4米楼层以下支架离地面1.5～1...
