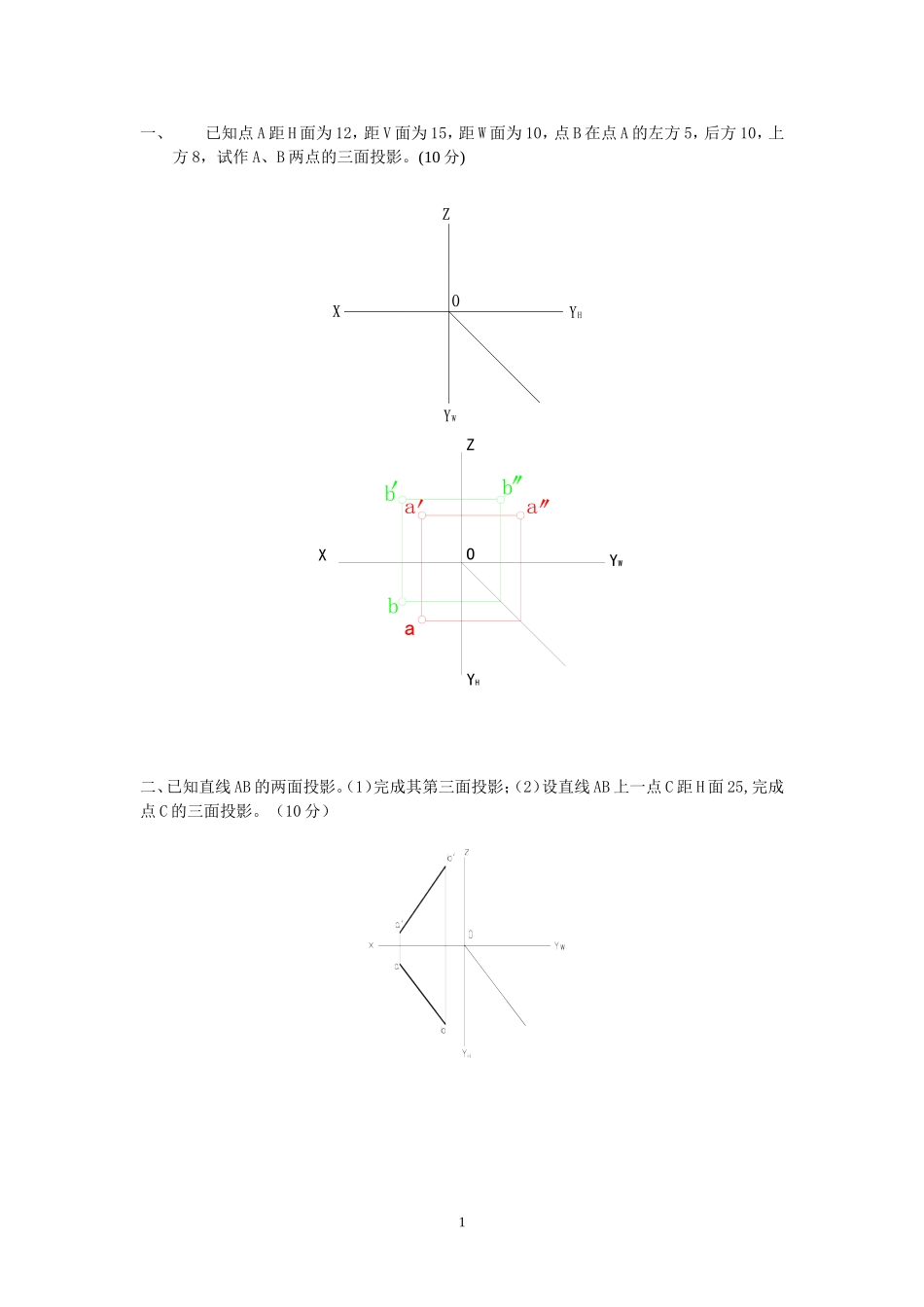

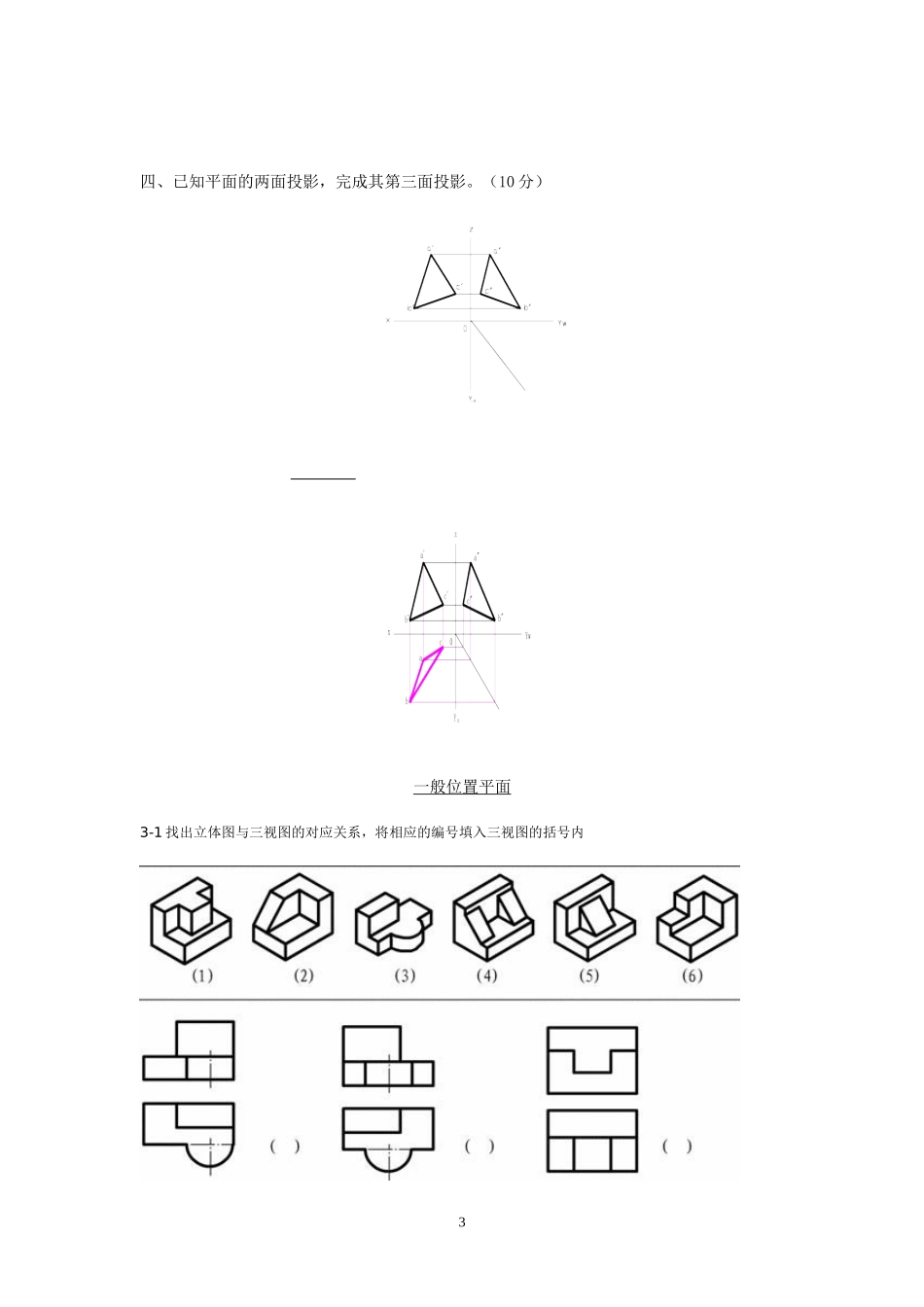

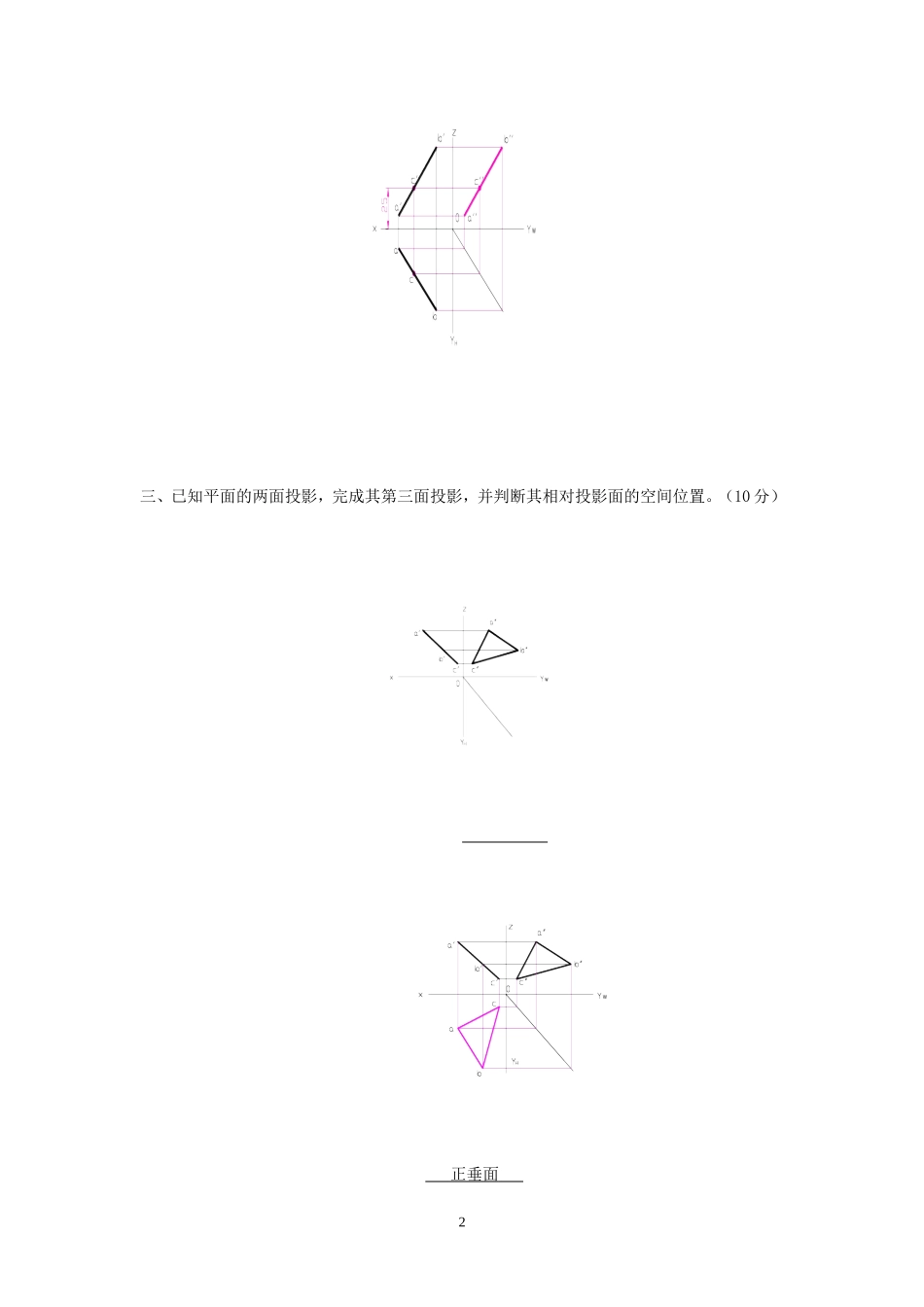

一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。(10分)XZYHYWOaaabbb二、已知直线AB的两面投影。（1）完成其第三面投影；（2）设直线AB上一点C距H面25,完成点C的三面投影。（10分）1XZYHYWO三、已知平面的两面投影，完成其第三面投影，并判断其相对投影面的空间位置。（10分）正垂面2四、已知平面的两面投影，完成其第三面投影。（10分）一般位置平面3-1找出立体图与三视图的对应关系，将相应的编号填入三视图的括号内3五、补画组合体视图中缺漏的图线。（10分）六、读懂两视图，补画第三视图。（10分）4七、完成下列各形体的投影。(12分，每题6分)1．5八、根据给出的视图，补画第三视图（或视图所缺的图线）。(12分，每题6分)1．2．6九、根据已知视图补画第三视图或视图中所缺的图线1．五、在指定位置画出轴的移出剖面图，槽深4㎜，平面深3㎜。（10分）根据物体的两视图画出其正等轴测图（1）7（3）根据物体的两视图画出其正等轴测图。8根据轴测图所注尺寸，按1:1比例画出组合体的三视图。补画剖视图中所缺的线条。9例1、在指定位置将主视图画成全剖视图。10一.根据轴测图画出立体三视图，尺寸从轴测图中量取。（总分10分，每小题5分）二.根据轴测图补画视图中的漏线。（总分10分，每小题5分）2.判断B－B断面图，正确的答案是。113．看懂主、俯视图，想象出组合体的形状，找出错误的左视图。2.判断B－B断面图，正确的答案是C。3．看懂主、俯视图，想象出组合体的形状，找出错误的左视图D。1210.下列四组视图中，主视图均为全剖视图，其中A的主视图有缺漏的线。ABC.D3．看懂主、俯视图，想象出组合体的形状，找出正确的左视图。四．表达方法作图题（20分）1．根据给定的视图，在指定位置将主视图改画为全剖视图。2．补画主视图中缺漏的线。13（第1题图）（第2题图）3．看懂主、俯视图，想象出组合体的形状，找出正确的左视图A。14四．表达方法作图题（20分）1．根据给定的视图，在指定位置将主视图改画为全剖视图。2．补画主视图中缺漏的线。（第1题图）（第2题图）15
