钢筋加工与绑扎技术交底VIP免费

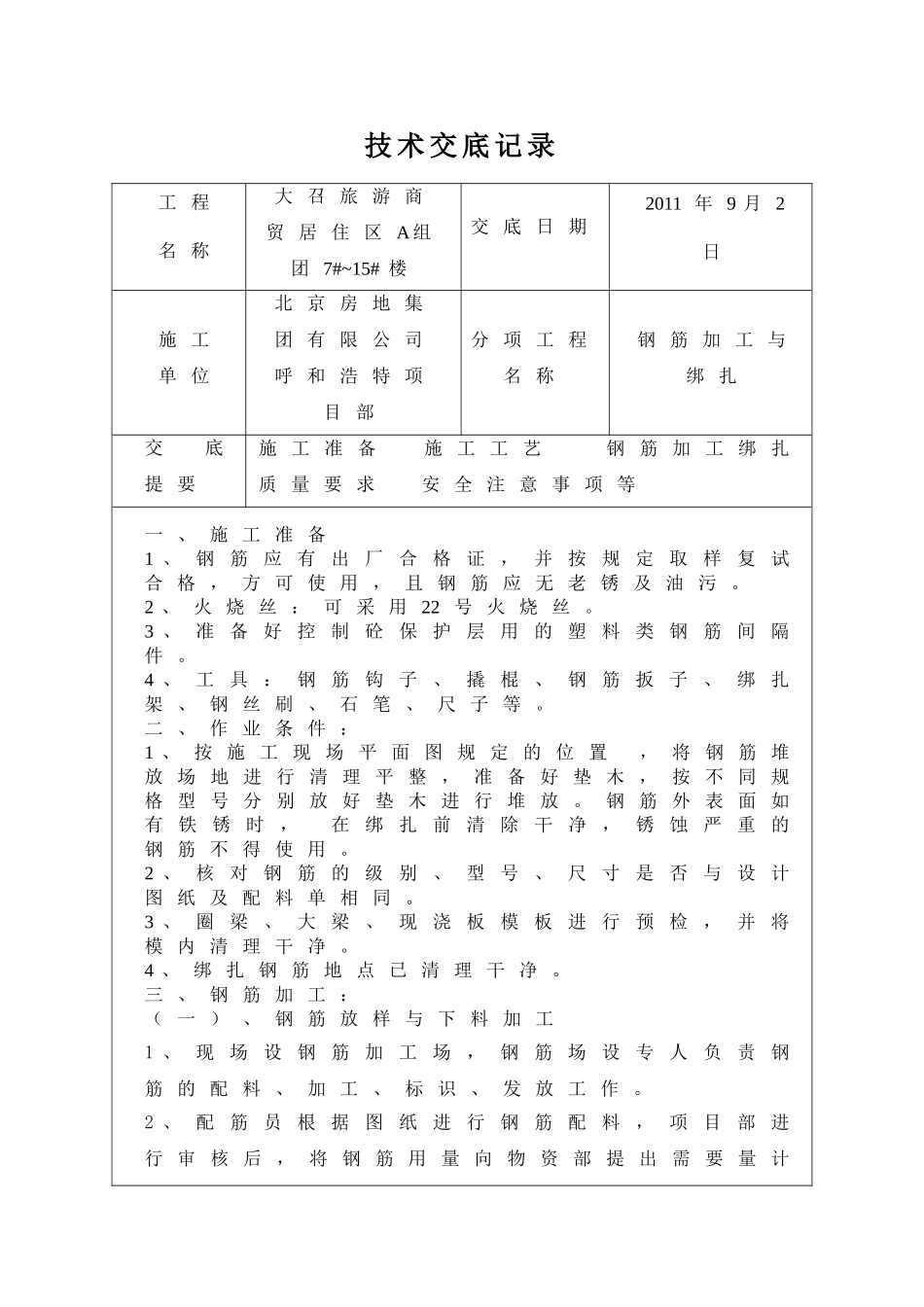

技术交底记录工程名称大召旅游商贸居住区A组团7#~15#楼交底日期2011年9月2日施工单位北京房地集团有限公司呼和浩特项目部分项工程名称钢筋加工与绑扎交底提要施工准备施工工艺钢筋加工绑扎质量要求安全注意事项等一、施工准备1、钢筋应有出厂合格证，并按规定取样复试合格，方可使用，且钢筋应无老锈及油污。2、火烧丝：可采用22号火烧丝。3、准备好控制砼保护层用的塑料类钢筋间隔件。4、工具：钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷、石笔、尺子等。二、作业条件：1、按施工现场平面图规定的位置，将钢筋堆放场地进行清理平整，准备好垫木，按不同规格型号分别放好垫木进行堆放。钢筋外表面如有铁锈时，在绑扎前清除干净，锈蚀严重的钢筋不得使用。2、核对钢筋的级别、型号、尺寸是否与设计图纸及配料单相同。3、圈梁、大梁、现浇板模板进行预检，并将模内清理干净。4、绑扎钢筋地点已清理干净。三、钢筋加工：（一）、钢筋放样与下料加工1、现场设钢筋加工场，钢筋场设专人负责钢筋的配料、加工、标识、发放工作。2、配筋员根据图纸进行钢筋配料，项目部进行审核后，将钢筋用量向物资部提出需要量计划，钢筋进场时交钢筋材质证明。3、钢筋放样原则：在满足施工规范规定和设计要求的前提下，考虑钢筋定尺优化放样方案，减少废料。钢筋放样时，根据构件配筋图及钢筋定尺先绘出各种形状和规格的单根钢筋简图并加以编号，然后分别计算下料长度和根数，填写配料单；钢筋配料时，要计入钢筋弯曲及弯钩对其长度的影响，了解有关混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。钢筋配料时，除注明钢筋类型外，还要考虑附加钢筋，如钢筋骨架中用于临时加固的斜撑等。（二）、钢筋加工场操作工艺钢筋配料单→配料单审核→钢筋需要量计划→钢筋进场→钢筋材质、规格、数量验收→取样送检→钢筋加工→加工验收→运至成品区或吊运至作业层。（三）、钢筋加工钢筋进场后应按部位编号分类堆放,并在各种钢筋上明显标识。钢筋加工的形状、尺寸必须符合设计要求。钢筋的表面应洁净、无损伤，油渍、漆污和铁锈等应在使用前清除干净。钢筋切断时，要保证断料正确，钢筋和切断机刀口要成垂线，并严格执行操作规程，确保安全，在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头，必须切除。钢筋的弯曲应按划线——试弯——弯曲成型的顺序进行。钢筋弯曲前，应根据钢筋料牌上标明的尺寸，用石笔将各弯曲点位置划出。划线时应根据不同的弯曲角度扣除弯曲调整值，扣法是从相邻两段长度中各扣一半。钢筋端部带出圆弯钩时，该段长度划线时增加0.5d，划线工作宜从钢筋中线开始向两边进行。加工分布钢筋、箍筋时，应在工作台上按各段尺寸要求钉上若干标志，按标志进行操作，以确保钢筋弯曲形状正确。第一根钢筋弯曲成型后，应与配料表上标明的形状尺寸进行复核，符合要求后再成批生产。钢筋成型后，要求其形状正确，平面上没有翘曲不平现象，弯曲点处不得有裂缝。HPB235、HRB400级钢筋端部做180度弯钩时，其圆弧弯曲直径D不应小于钢筋直径的2.5倍，平直部分长度不应小于钢筋直径的3倍。箍筋弯钩的弯曲直径应大于受力钢筋直径，且不小于箍筋直径的2.5倍，弯钩平直部分的长度不应小于箍筋直径的10倍。HRB335级、HRB400级钢筋末端须做135度弯折时，弯曲直径D不应小于钢筋直径的4倍，平直部分长度按设计要求确定。钢筋做不大于90度弯折时，弯折处的弯弧内径不小于钢筋直径的5倍。钢筋弯曲调整值30°45°60°90°135°0.35d0.5d0.85d2d2.5d光圆钢筋弯钩增加长度半圆弯钩直弯钩斜弯钩四、钢筋绑扎：（一）±0.000以下施工1、基础底板钢筋绑扎①施工前，按钢筋的间距弹出钢筋位置线，确保钢筋绑扎位置正确。②底板底排筋用C30砼垫块（尺寸50×50×35）按1000mm的间距梅花形分布、支垫，保证钢筋保护层厚度。③底板及承台梁钢筋绑扎完后，应制作专用支承件，并按间距为1m双向布置。④绑扎钢筋时，靠近外围两行的相交点应全部绑扎，中间部分的相交点可相隔交错绑扎，以保证受力钢筋不发生位移。对双向受力的钢筋则不得跳扣绑扎。⑤绑好底层钢筋，摆放钢筋马凳或钢筋支架（撑）后，即可绑上层...
