形位公差基础知识VIP免费

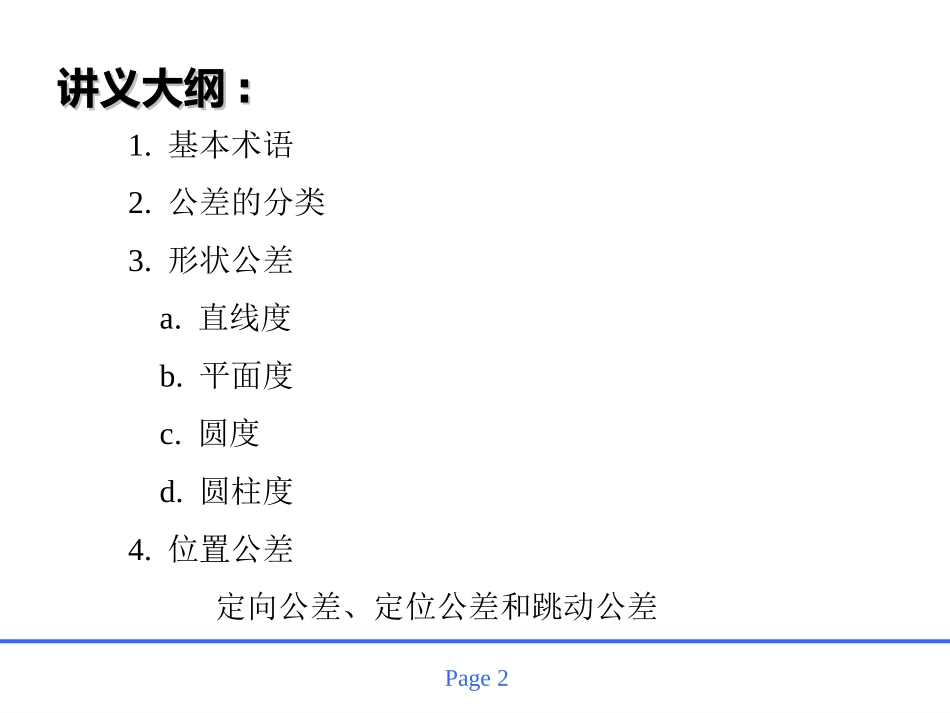

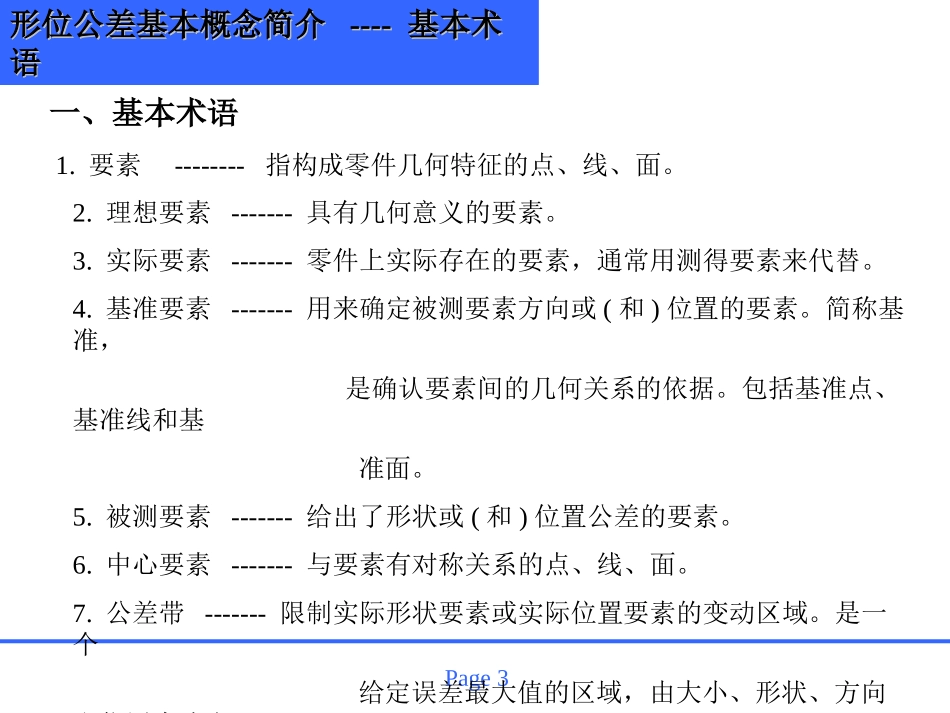

Page1张贵平2016-08-04业精于勤–––学习从点滴开始敢与拼勇于博中国---苏州形位公差基本概念简介形位公差基本概念简介Page2讲义大纲讲义大纲::1.基本术语2.公差的分类3.形状公差a.直线度b.平面度c.圆度d.圆柱度4.位置公差定向公差、定位公差和跳动公差Page3形位公差基本概念简介形位公差基本概念简介--------基本术基本术语语一、基本术语1.要素--------指构成零件几何特征的点、线、面。2.理想要素-------具有几何意义的要素。3.实际要素-------零件上实际存在的要素，通常用测得要素来代替。4.基准要素-------用来确定被测要素方向或(和)位置的要素。简称基准，是确认要素间的几何关系的依据。包括基准点、基准线和基准面。5.被测要素-------给出了形状或(和)位置公差的要素。6.中心要素-------与要素有对称关系的点、线、面。7.公差带-------限制实际形状要素或实际位置要素的变动区域。是一个给定误差最大值的区域，由大小、形状、方向和位置来决定。Page4形位公差基本概念简介形位公差基本概念简介--------公差分公差分类类形状公差位置公差直线度平面度圆度圆柱度定向公差定位公差跳动公差平行度垂直度倾斜度同轴（心度对称度位置度圆跳动全跳动公差二、公差分类分类符号符号Page5形位公差基本概念简介形位公差基本概念简介--------直线度直线度1.直线度公差带是距离为公差值t的两平行直线/平面/圆柱等之间的区域。表示零件上的直线要素实际形状保持理想直线的状况。Example1Example10.153条刻线每条刻线必须位于该表面上距离为公差值0.015mm的两平行直线之间。0.015mm公差带Page6形位公差基本概念简介形位公差基本概念简介--------直线度直线度0.02圆柱表面上任一素线必须位于轴向平面内，距离为公差值0.02mm的两平行直线之间。应用实例：Example2Example2Page7形位公差基本概念简介形位公差基本概念简介--------直线度直线度圆柱表面上任一素线在任意100mm内必须位于轴向平面内，距离为公差值0.04mm的两平行直线之间。100:0.04Example3Example3Page8形位公差基本概念简介形位公差基本概念简介--------直线度直线度讨论讨论：如果在同一表面的两个方向上给定不同的直线度公差时，该怎么理解？Example4Example4Page9形位公差基本概念简介形位公差基本概念简介--------直线度直线度Example4Example4Page10形位公差基本概念简介形位公差基本概念简介--------直线度直线度Example4Example4Page11形位公差基本概念简介形位公差基本概念简介--------平面度平面度2.平面度公差带是距离为公差值t的两平行平面之间的区域。表示零件的平面要素实际形状保持理想平面的状况。Example1Example1上表面必须位于距离为公差值0.1mm的两平行平面内。0.1实际平面虚拟平面0.1Page12Example2Example2形位公差基本概念简介形位公差基本概念简介--------平面度平面度100:0.1表面上任意100X100的范围,必须位于距离为公差值0.1mm的两平行平面内。Page13Example1Example1形位公差基本概念简介形位公差基本概念简介--------圆度圆度在垂直于轴线的任一正截面上,该圆必须位于半径为公差值0.02mm的两同心圆之间。公差带是在同一正截面上半径差为公差值t的两同心圆之间的区域。表示零件上圆的要素实际形状,与其中心保持等距的状况。3.圆度0.020.02Page14形位公差基本概念简介形位公差基本概念简介--------圆度圆度Example2Example20.02在垂直于轴线的任一正截面上,该圆必须位于半径为公差值0.02mm的两同心圆之间。0.020.02Page15Example1Example1形位公差基本概念简介形位公差基本概念简介--------圆柱度圆柱度公差带是半径差为公差值t的两同轴圆柱面之间的区域。表示零件上圆柱面外形轮廓上各点,对其轴线保持等距的状况。4.圆柱度0.05圆柱面必须位于半径差为公差值0.05mm的两同轴圆柱面之间。Page16形位公差基本概念简介形位公差基本概念简介--------平行度平行度表示零件上被测实际要素相对于基准保持等距离的状况。5.平行度当给定一个方向时，公差带是距离为公差值t，且平行于基准平面(或直线、轴线)的两平行平面之间的区域；当给定相互垂直的两个方向时，是正截面尺寸为公差值t1Xt2，且平行于基准轴...
