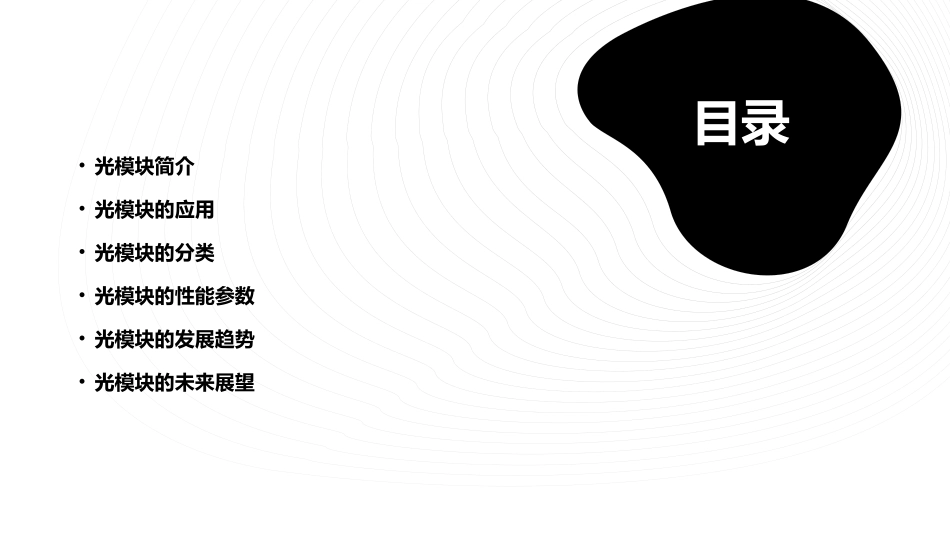

光模块概述概要课件目录•光模块简介•光模块的应用•光模块的分类•光模块的性能参数•光模块的发展趋势•光模块的未来展望01光模块简介Part光模块是一种将光信号转换为电信号，或电信号转换为光信号的设备。总结词光模块是一种将光信号转换为电信号，或电信号转换为光信号的设备，它由光器件和电路组成，用于实现高速数据传输和通信。详细描述光模块的定义总结词光模块主要由光器件和电路组成。详细描述光模块主要由光器件和电路组成。光器件包括激光器、调制器、探测器等，用于实现光信号的产生、调制和解调。电路则包括驱动电路和接收电路，用于实现电信号的处理和转换。光模块的组成VS光模块通过将电信号转换为光信号或光信号转换为电信号来实现数据传输。详细描述光模块的工作原理是将电信号转换为光信号或光信号转换为电信号。在发送端，电信号通过驱动电路调制激光器，产生相应的光信号，然后通过光纤传输到接收端。在接收端，探测器将光信号转换为电信号，再通过接收电路进行解调和处理，恢复出原始的电信号。总结词光模块的工作原理02光模块的应用Part城域网和接入网在城域网和接入网中，光模块用于将信号从中心局传递到用户终端，提供高带宽接入服务。长距离通信光模块在长途和骨干网络中用于实现高速数据传输。由于光纤的传输损耗较低，光模块能够实现数百公里甚至数千公里的长距离信号传输。5G网络随着5G技术的普及，光模块在5G基站和回传网络中发挥着关键作用，支持高速数据传输和低延迟通信。通信网络中的应用数据中心需要处理大量数据，对带宽有极高要求。光模块提供高速数据传输，满足数据中心对高带宽的需求。高带宽需求光模块的传输速度比传统铜线快，有助于降低数据传输延迟，提升数据中心的整体性能。低延迟光模块的能耗相对较低，有助于减少数据中心的能源消耗和碳排放，符合绿色数据中心的发展趋势。节能减排数据中心中的应用工业自动化中的应用工业物联网（IIoT）在工业物联网中，光模块用于实现设备间的快速通信，支持实时数据采集、分析和控制。自动化产线在自动化产线中，光模块用于机器与机器之间的通信，确保生产流程的高效运行。智能制造智能制造需要高速、可靠的数据传输来支持实时监控、控制和决策。光模块为智能制造提供了强大的通信基础设施。03光模块的分类Part传输速率在Gbps级别，主要用于数据中心、云计算等高速数据传输场景。高速光模块传输速率在Mbps级别，主要用于接入网、局域网等低速数据传输场景。低速光模块按传输速率分类按传输距离分类传输距离在数十公里以上，如100公里、400公里等，适用于骨干网、长途光缆等远距离传输场景。长距离光模块传输距离在数公里以内，如5公里、10公里等，适用于接入网、局域网等近距离传输场景。短距离光模块按封装形式分类SFP、SFP+封装光模块小型封装，尺寸较小，适用于高密度数据中心和交换机等设备。GBIC、GBIC+封装光模块较大封装，尺寸较大，适用于一般的数据中心和交换机等设备。QSFP、QSFP+封装光模块四通道小型封装，适用于高速数据传输和大规模数据中心。CFP、CFP2、CFP4封装光模块大型封装，适用于超高速和超远距离的光纤传输系统。04光模块的性能参数Part速率光模块的速率是指其传输数据的速率，通常以Gbps（千兆每秒）为单位。光模块的速率决定了数据传输的速度，速率越高，单位时间内传输的数据量越大。目前商用的光模块速率已经可以达到40Gbps甚至更高。0102传输距离不同的光模块针对不同的传输距离有不同的设计和性能参数。长距离光模块通常采用更低的速率，以降低信号衰减和失真。光模块的传输距离是指其能够传输信号的最大距离。光模块的波长是指其传输光的中心波长。不同波长的光具有不同的传输特性和应用场景。常用的波长有1310nm和1550nm等，适用于不同的光纤网络建设和数据传输需求。波长消光比消光比是指光模块发送信号时的光强最大值与最小值之比。消光比是衡量光模块性能的一个重要参数，它影响着接收端信号的识别和误码率。消光比越大，信号质量越好。插入损耗是指由于插入光模块而引起的信号功率损失。插入损耗越小，表示光模块的插入对信号的影响越小，信号传输质量越高...
