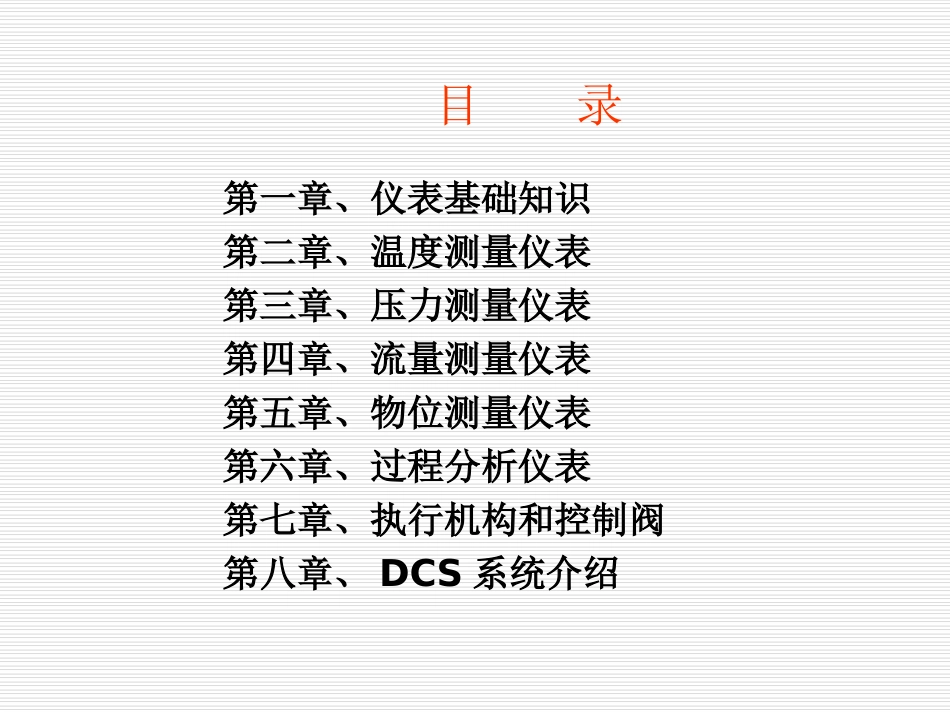

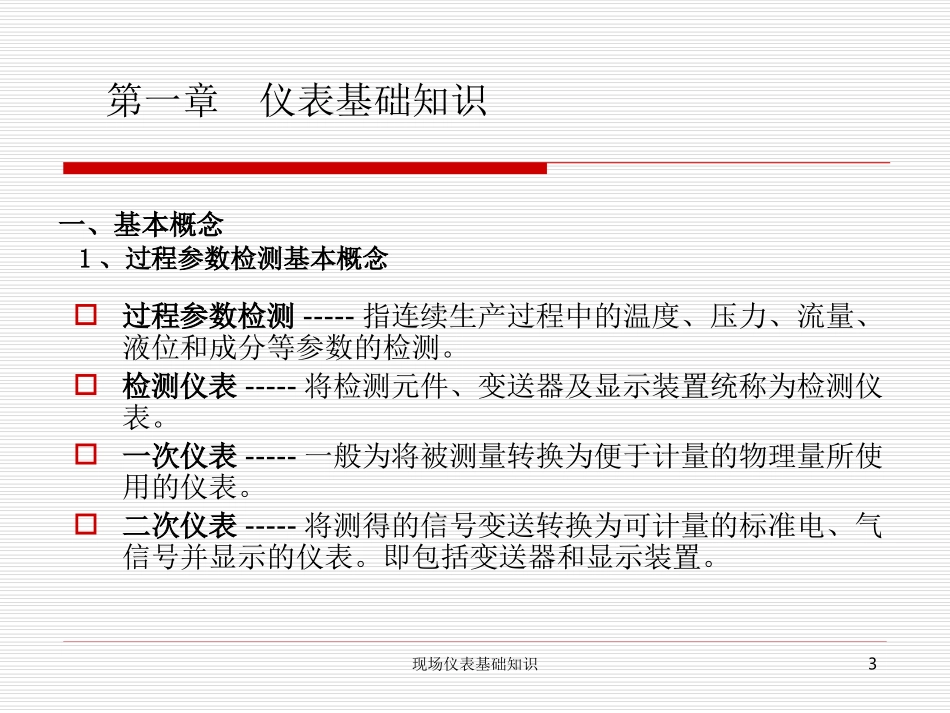

现场仪表基础知识1仪表基础知识仪表基础知识目录第一章、仪表基础知识第二章、温度测量仪表第三章、压力测量仪表第四章、流量测量仪表第五章、物位测量仪表第六章、过程分析仪表第七章、执行机构和控制阀第八章、DCS系统介绍现场仪表基础知识3一、基本概念1、过程参数检测基本概念过程参数检测-----指连续生产过程中的温度、压力、流量、液位和成分等参数的检测。检测仪表-----将检测元件、变送器及显示装置统称为检测仪表。一次仪表-----一般为将被测量转换为便于计量的物理量所使用的仪表。二次仪表-----将测得的信号变送转换为可计量的标准电、气信号并显示的仪表。即包括变送器和显示装置。第一章仪表基础知识现场仪表基础知识4测量过程-----利用一个已知的单位量(即标准量)与被测的同类量进行比较的过程，即用仪器获取数据各方面信息的过程。测量误差-----在测量过程中测量结果与被测量的真值之间会有一定的差值。它反映了测量结果的可靠程度。2、测量过程与测量误差现场仪表基础知识5按误差的数值表示来分，分为绝对误差、相对误差和引用误差绝对误差-----指测量结果与被测量的真值之差。相对误差-----指绝对误差与真值或测量值之百分比。引用误差-----指绝对误差与测量范围上限值或测量仪表量程的比值，以百分数表示。工业仪表通常用引用误差来表示仪表的准确程度。3、测量误差的分类现场仪表基础知识6按误差出现的规律来分，可分为系统误差、随机误差和疏忽误差。系统误差-----指测量仪表本身或其他原因(如零点没有调整好等)引起的有规律的误差。随机误差-----指在测量中所出现的没有一定规律的误差。疏忽误差-----指观察人员误读或不正确使用仪器与测试方法等人为因素所引起的误差。现场仪表基础知识7按仪表使用的条件来分，有基本误差、附加误差基本误差-----指仪表在规定的正常工作条件下所具有的误差。附加误差-----指仪表超出规定的正常工作条件时所增加的误差。现场仪表基础知识8检测与过程控制仪表最通用的分类，是按仪表在测量与控制系统中的作用进行划分，一般分为检测仪表、显示仪表、调节（控制）仪表和执行器4大类。检测仪表根据被测变量分为：压力仪表、温度仪表、流量仪表、物位仪表、成分分析仪表。4、仪表分类现场仪表基础知识9仪表分类表现场仪表基础知识10在工程上仪表性能指标通常用准确度（又称精度）、变差、灵敏度来描述。仪表工校验仪表通常也是调校精确度、变差和灵敏度三项。1、准确度和准确度等级仪表精确度：简言之就是仪表测量值接近真值的准确程度，通常用相对百分误差（也称相对折合误差）表示。准确度等级：在工业测量中，为了便于表示仪表的质量，通常用准确度等级来表示仪表的准确程度。准确度等级就是最大引用误差去掉正、负号及百分号。准确度等级是衡量仪表质量优劣的重要指标。我国工业仪表等级一般划分为0.1、0.2、0.5、1.0、1.5、2.5、5.0七个等级。仪表准确度习惯上称精度，准确度等级习惯上称为精度等级二、仪表主要性能指标现场仪表基础知识112、变差变差:是指仪表被测变量（可理解为输入信号）多次从不同方向达到同一数值时，仪表指示值之间的最大差值，或者说是仪表在外界条件不变的情况下，被测参数由小到大变化（正向特性）和被测参数由大到小变化（反向特性）不一致的程度，两者之差即为仪表变差。变差大小取最大绝对误差与仪表标尺范围之比的百分比。变差产生的主要原因:是仪表传动机构的间隙，运动部件的摩擦，弹性元件滞后等。取胜着仪表制造技术的不断改进，特别是微电子技术的引入，许多仪表全电子化了，无可动部件，模拟仪表改为数字仪表等等，所以变差这个指标在智能型仪表中显得不那么重要和突出了。现场仪表基础知识123、灵敏度灵敏度:是指仪表对被测参数变化的灵敏程度，或者说是对被测的量变化的反应能力，是在稳态下，输出变化增量对输入变化增量的比值.灵敏度有时也称“放大比”，也是仪表静特性贴切线上各点的斜率。增加放大倍数可以提高仪表灵敏度，单纯加大灵敏度并不改变仪表的基本性能，即仪表精度并没有提高，相反有时会出现振荡现象，造成输出不稳定。仪表灵敏度应保...
