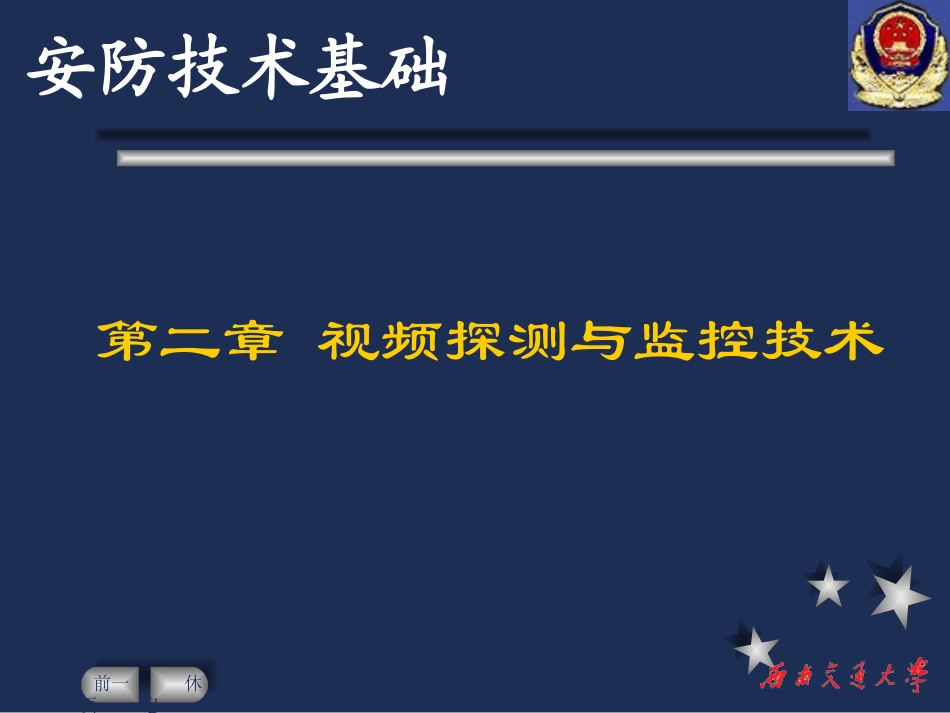

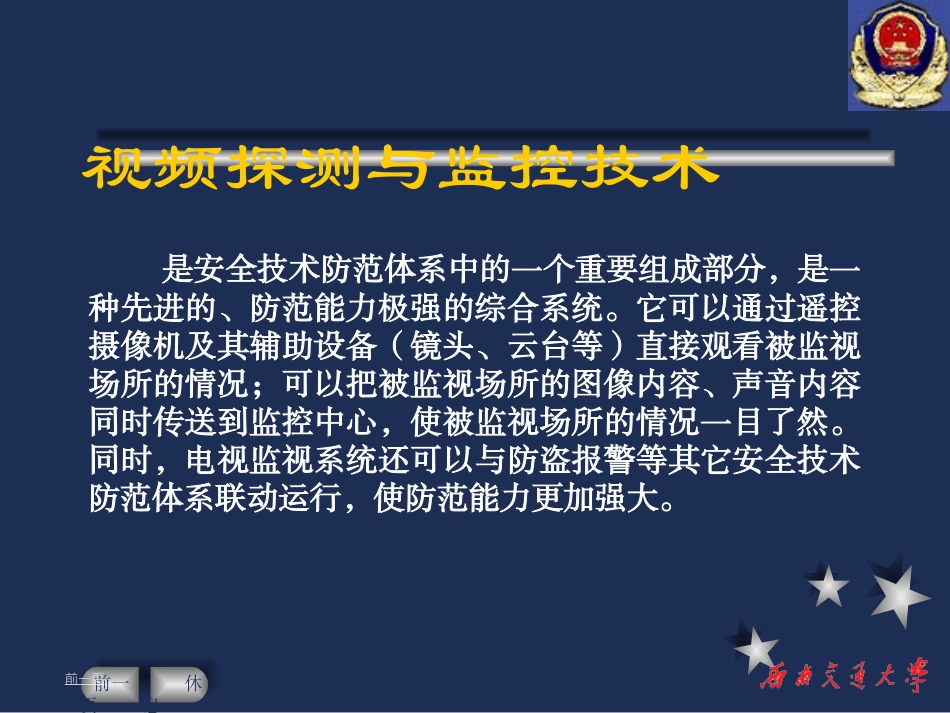

前一页休息安防技术基础第二章视频探测与监控技术前一页休息前一页本章主要内容视频监视概述视频摄象子系统图象传输子系统视频显示与输出主要设备的原理和性能系统安装与调试前一页休息前一页是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统。它可以通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的情况；可以把被监视场所的图像内容、声音内容同时传送到监控中心，使被监视场所的情况一目了然。同时，电视监视系统还可以与防盗报警等其它安全技术防范体系联动运行，使防范能力更加强大。视频探测与监控技术前一页休息视频探测与监控技术前一页特别是多媒体技术的发展以及计算机图像文件处理技术的发展，使电视监控系统在实现自动跟踪、实时处理等方面更有了长足发展，从而使电视监控系统在整个安全技术防范体系中具有举足轻重的地位。视频监控系统的另一特点是它可以把被监视场所的图像及声音全部或部分地记录下来，为日后对某些事件的处理提供了方便条件及重要依据。视频监控系统已成为安全技术防范体系中不可或缺的重要组成部分。前一页休息前一页视频监控概述图视频监控系统原理图前一页休息前一页摄像部分是电视监控系统的前端部分，是整个系统的“眼睛”。它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。由于摄像部分是系统的最前端，并且被监视场所的情况是由它变成图像信号传送到控制中心的监视器上，所以从整个系统来讲，摄像部分是系统的原始信号源。视频摄象子系统前一页休息前一页在摄像机安装在电动的(可遥控的)可变焦距(变倍)镜头，使摄像机所能观察的距离更远，更清楚；把摄像机安装在电动云台上，通过控制台的控制，可以使云台带动摄像机进行水平和垂直方向的转动，使摄像机能覆盖更大的角度、面积。视频摄象子系统前一页休息前一页传输部分就是系统的图像信号通路。一般来说，传输部分单指的是传输图像信号。目前视频监控系统多半采用视频基带传输方式。如果在摄像机距离控制中心较远的情况下，也有采用射频传输方式或光纤传输方式。对以上这些不同的传输方式，所使用的传输部件及传输线路都有较大的不同。传输部分的好坏将影响到整个系统的质量。图象传输子系统前一页休息在视频监控系统中，主要有两种信号，一是电视信号，二是控制信号。电视信号是从前端的摄像机流向控制中心；而控制信号则是从控制中心流向前端的摄像机、云台等受控对象。流向前端的控制信号，一般是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对象的。前一页图象传输子系统前一页休息前一页视频基带传输方式是指从摄像机至控制台之间传输电视图像信号，这些信号完全是视频信号。视频传输方式的优点是传输系统简单；在一定距离范围内，失真小；信噪比低；不必增加调制器、解调器等附加设备。缺点是传输距离不能太远；一根电缆只能传送一路电视信号等等。由于电视监控系统一般摄像机与控制台之间的距离都不是太远，所以是最常用的一种传输方式。信号传输方式图象传输子系统前一页休息前一页图象传输子系统视频基带传输方式前一页休息前一页视频平衡传输系统目前，解决远距离视频传输的一种比较好的办法是采用“视频平衡传输”方式。摄像机输出的视频信号经发射机转换为一正一负的差分信号，经双绞线传输至监控中心的接收机，再重新合成为标准的全电视信号送入控制台中的视频切换器等设备。这种传输方式不加中继器时，黑白电视信号最远可传输2000m；彩色电视信号最远可传输1500m。加中继器时最远可传输20km。信号传输方式图象传输子系统前一页休息前一页视频平衡传输系统图象传输子系统前一页休息前一页远端切换方式在视频传输方式下，如果在距离监控中心较远的某个同一方向相对集中较多台摄像机时，也可以采取“远端切换方式”。所谓“远端切换方式”，就是把原来在控制台上进行的切换（视频信号切换及控制信号切换）移到远端摄像机群附近的地方进行。可以大大减少传输线路的数量。信号传输方式图象传输子系统前一页休息前一页远端切换方式图象传输子系统前一页休息前一页射频传输方式在视...
