格宾网石笼施工方案VIP免费

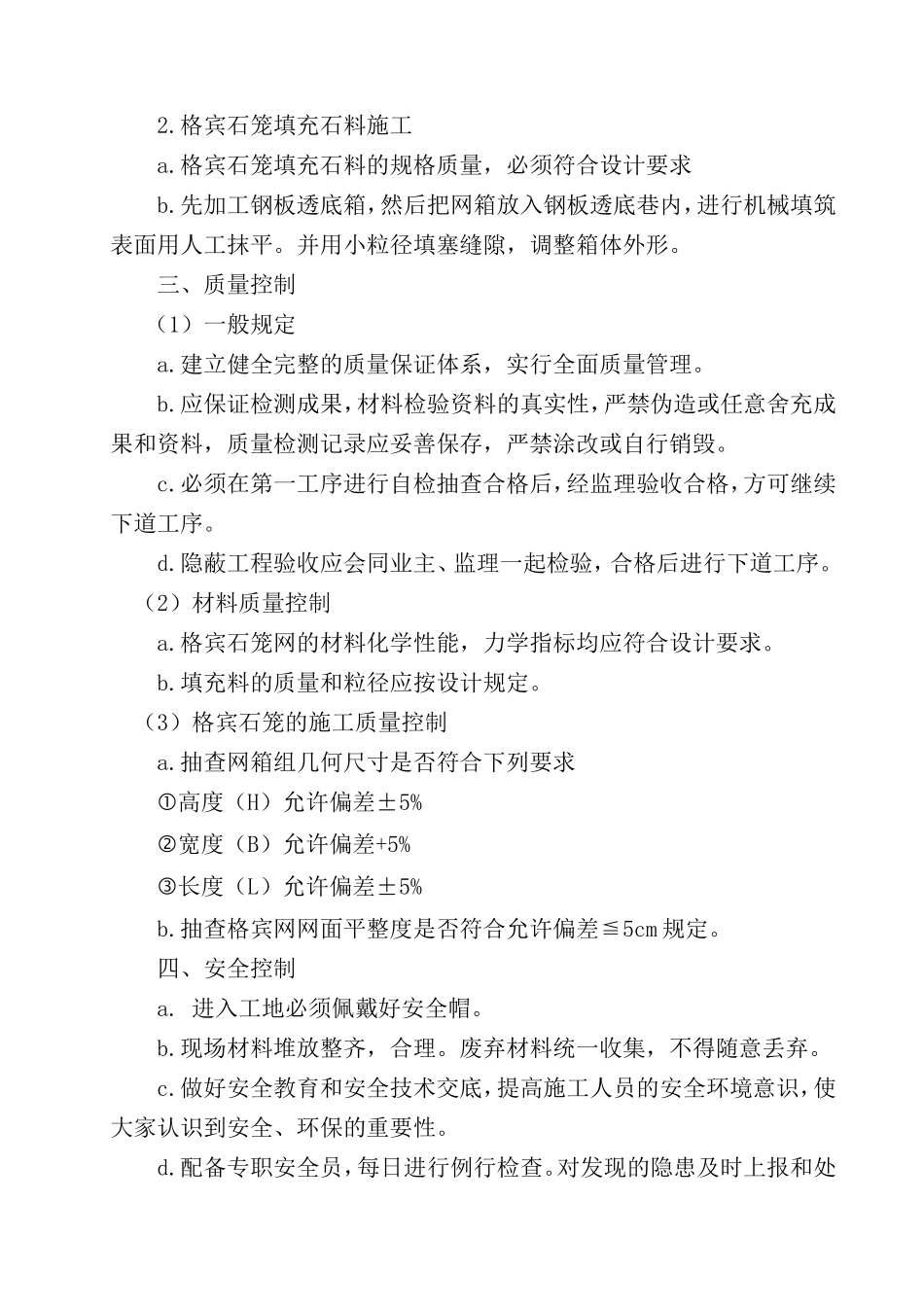

格宾石笼工程施工组织设计本段工程起止桩号为黑甘左22+505-黑甘左23+043段，计划开工时间2016年4月5日，计划完工时间2016年5月5日。本工程基础采用两层1*1*1石笼基础，坡面采用1*1*0.5石笼坡面。格宾石笼是一种将蜂巢形格宾网片组装成箱笼，并装入块石填充料，格宾石笼的钢丝具有抗拉强度，不易被破坏拉断，又因箱笼系柔软性结构，不因可能发生小的变异而发生裂缝、网箱被拉断的现象。一、施工准备（1）一般规定a.施工前应对设计文件进行深入研究，根据本施工方案做好技术交底。b.根据现场实际情况，合理安排施工计划，包括进度、材料进场及质量控制等计划，抢在汛期到来前完成施工任务。c.做好各项技术准备工作和测量放样工作。（2）施工质量a.根据设计图纸，对高程数据、资料及几何尺寸进行复查。b.指定专人负责测量工作，为现场施工及时准确的放线，提供所需的测量资料c.格宾石笼施工基面施工测量的精度指标应符合规范及设计要求。d.机械、设备及材料准备：施工机具、设备及材料型号、规格，技术性能应根据高程施工进度和工期合理安排与调配。（3）施工材料及人员投入a.格宾石笼网箱材料：材质为锌铝合金钢丝，网孔10*12cm，网丝Φ2.6mm，边丝Φ3.2mm，钢丝材质符合GB\T228-2002标准规定，本工程设计使用寿命大于50年.b.格宾石笼网必须由厂家加工成半成品箱笼，确保稳固性和抗拉性。c.格宾石笼网片必须均匀，不得扭曲变形，网孔径偏差应小于设计孔径的5%。d.格宾石笼网必须有质量合格证书以及出厂合格证。e.本工程所需格宾石笼网材料已全部备齐。（4）填充料填充料必须是坚固密实耐风化好的卵石，网箱内填充石料粒径在10cm~15cm之间占80%，粒径在3cm~7cm之间占20%.本工程石料已拉至现场。经自检符合设计要求。(5)劳动力投入计划本工程计划投入“50”装载机一辆，“265”挖机一辆,普工10人，专职安全人员1人，管理人员2人，测量人员1人。二、格宾网石笼装箱（1）一般规定a.格宾石笼基础、垫层及其密实度，几何尺寸按设计要求进行施工。b.格宾石笼箱施工应符合设计要求c.组装格宾石笼网箱d.间隔网身应成90度相交，经绑扎形成长方形网箱组或网箱。e.绑扎线必须是与网箱同材质的钢丝。f.构成网箱的各种网片交接处绑扎道数应符合下列要求间隔网与网身的四处交角各绑扎一道网箱各网片交接绑扎，扎丝间距应不大于200mm（包括相邻网箱间的上下框线或折线之间）在各层上下网箱框线应绑扎在一起④箱体封盖应在顶部石料砌垒平整后进行，绑扎要求同网片交接处水位绑扎⑤网箱间的绑扎方式也可采用螺旋式缠绕绑扎2.格宾石笼填充石料施工a.格宾石笼填充石料的规格质量，必须符合设计要求b.先加工钢板透底箱，然后把网箱放入钢板透底巷内，进行机械填筑表面用人工抹平。并用小粒径填塞缝隙，调整箱体外形。三、质量控制（1）一般规定a.建立健全完整的质量保证体系，实行全面质量管理。b.应保证检测成果，材料检验资料的真实性，严禁伪造或任意舍充成果和资料，质量检测记录应妥善保存，严禁涂改或自行销毁。c.必须在第一工序进行自检抽查合格后，经监理验收合格，方可继续下道工序。d.隐蔽工程验收应会同业主、监理一起检验，合格后进行下道工序。（2）材料质量控制a.格宾石笼网的材料化学性能，力学指标均应符合设计要求。b.填充料的质量和粒径应按设计规定。（3）格宾石笼的施工质量控制a.抽查网箱组几何尺寸是否符合下列要求高度（H）允许偏差±5%宽度（B）允许偏差+5%长度（L）允许偏差±5%b.抽查格宾网网面平整度是否符合允许偏差≦5cm规定。四、安全控制a.进入工地必须佩戴好安全帽。b.现场材料堆放整齐，合理。废弃材料统一收集，不得随意丢弃。c.做好安全教育和安全技术交底，提高施工人员的安全环境意识，使大家认识到安全、环保的重要性。d.配备专职安全员，每日进行例行检查。对发现的隐患及时上报和处理。二〇一六年四月五日
