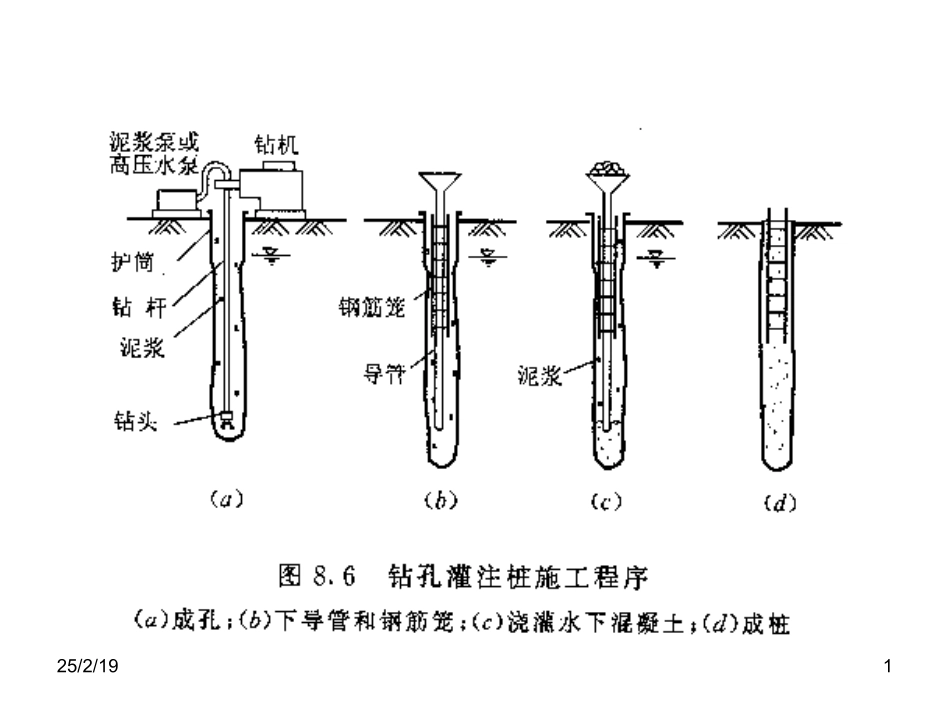

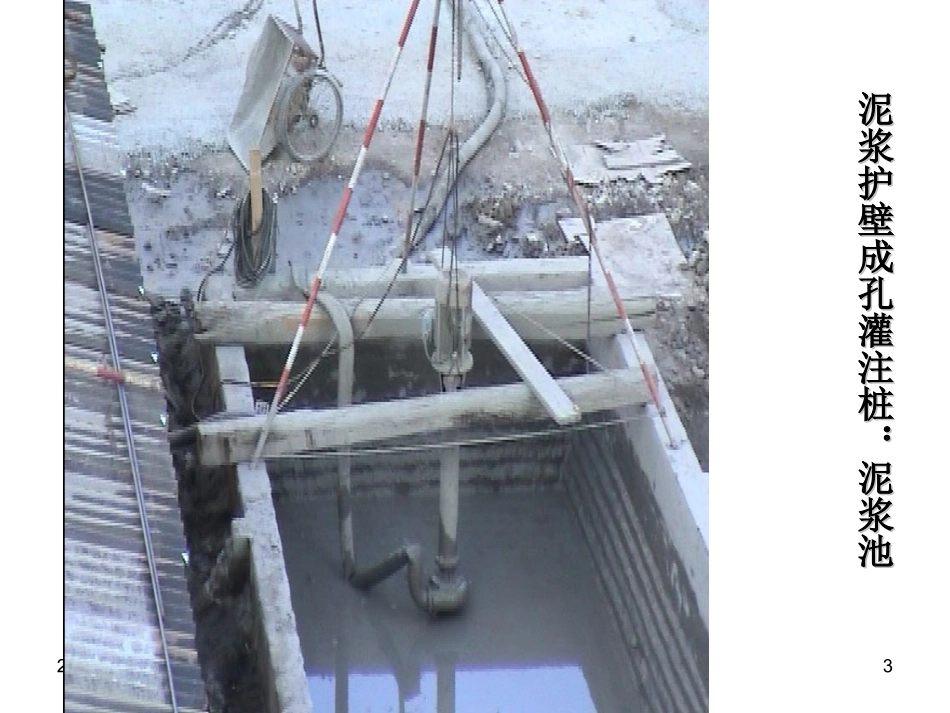

25/2/19125/2/192(1)埋设护筒和制备泥浆钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒。护筒上部设1～2个溢浆孔，是用厚4～8mm钢板制成的圆筒，其内径应大于钻头直径200mm。护筒的作用是固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。2.3桩基础施工25/2/193泥浆护壁成孔灌注桩：泥浆池泥浆护壁成孔灌注桩：泥浆池25/2/194埋设护筒25/2/195制作钢筋笼25/2/196制作钢筋笼制作钢筋笼25/2/19725/2/19825/2/19925/2/191025/2/191125/2/1912钢筋笼焊接25/2/1913灌注桩钢筋冷挤压连接25/2/191425/2/1915•泥浆护壁成孔灌注桩施工工艺⑴埋设护筒护筒是保证钻机沿着桩位垂直方向顺利钻孔的辅助工具，其保护孔口和提高桩孔内的泥浆水头，防止踏孔的作用。25/2/1916反循环成孔，现在是在护筒上拉十字线，是使钻机的钻头对准桩的中心线，等钻机对反循环成孔，现在是在护筒上拉十字线，是使钻机的钻头对准桩的中心线，等钻机对准后往护筒里放水，采用泥浆护壁进行钻孔准后往护筒里放水，采用泥浆护壁进行钻孔25/2/191725/2/1918在钻孔过程中，向孔中注入相对密度为1.1～1.5的泥浆，使桩孔内孔壁土层中的孔隙渗填密实，避免孔内漏水，保持护筒内水压稳定；泥浆相对密度大，加大了孔内的水压力，可以稳固孔壁，防止塌孔；通过循环泥浆可将切削的泥石渣悬浮后排出，起到携砂、排土的作用。2.3桩基础施工25/2/1919(2)成孔1)潜水钻机成孔潜水钻机成孔示意图如图2.12所示。潜水钻机是一种旋转式钻孔机，其防水电机变速机构和钻头密封在一起，由桩架及钻杆定位后可潜入水、泥浆中钻孔。注入泥浆后通过正循环或反循环排渣法将孔内切削土粒、石渣排至孔外。2.3桩基础施工25/2/19202.3桩基础25/2/1921潜水钻机成孔排渣有正循环排渣和泵举反循环排渣两种方式，如图2.13所示。正循环排渣法:（动画）在钻孔过程中，旋转的钻头将碎泥渣切削成浆状后，利用泥浆泵压送高压泥浆，经钻机中心管、分叉管送入到钻头底部强力喷出，与切削成浆状的碎泥渣混合，携带泥土沿孔壁向上运动，从护筒的溢流孔排出。泵举反循环排渣法:（动画）砂石泵随主机一起潜入孔内，直接将切削碎泥渣随泥浆抽排出孔外。2.3桩基础施工25/2/19222.3桩基础施工25/2/19232)冲击钻成孔冲击钻机通过机架、卷扬机把带刃的重钻头(冲击锤)提高到一定高度，靠自由下落的冲击力切削破碎岩层或冲击土层成孔(图2.14)。冲击钻头形式有十字形、工字形、人字形等，一般常用十字形冲击钻头(图2.15)。冲孔前应埋设钢护筒，并准备好护壁材料。2.3桩基础施工25/2/19242.3桩基础施工25/2/19253)冲抓锥成孔冲抓锥(图2.16)锥头上有一重铁块和活动抓片，通过机架和卷扬机将冲抓锥提升到一定高度，下落时松开卷筒刹车，抓片张开，锥头便自由下落冲入土中，然后开动卷扬机提升锥头，这时抓片闭合抓土。冲抓锥整体提升至地面上卸去土渣，依次循环成孔。冲抓锥成孔施工过程、护筒安装要求、泥浆护壁循环等与冲击成孔施工相同。适用于松软土层(砂土、粘土)中冲孔，但遇到坚硬土层时宜换用冲击钻施工。2.3桩基础施工25/2/19262.3桩基础施工25/2/1927（3）清孔验孔是用探测器检查桩位、直径、深度和孔道情况；清孔即清除孔底沉渣、淤泥浮土，以减少桩基的沉降量，提高承载能力。泥浆护壁成孔清孔时，对于土质较好不易坍塌的桩孔，可用空气吸泥机清孔，气压为0.5MPa，使管内形成强大高压气流向上涌，同时不断地补足清水，被搅动的泥渣随气流上涌从喷口排出，直至喷出清水为止。对于稳定性较差的孔壁应采用泥浆循环法清孔或抽筒排渣，清孔后的泥浆相对密度应控制在1.15～1.25。2.3桩基础施工25/2/192825/2/192925/2/1930(4)浇筑水下混疑土泥浆护壁成孔灌注混凝土的浇筑是在水中或泥浆中进行的，故称为浇筑水下混凝土。水下混凝土宜比设计强度提高一个强度等级，必须具备良好的和易性，配合比应通过试验确定。水下混凝土浇筑常用导管法(图2.17)。浇筑时，先将导管内及漏斗灌满混凝土，其量保证导管下端一次埋入混凝土面以下0.8m以上，然后剪断悬吊隔水栓的钢丝，混凝土拌...
