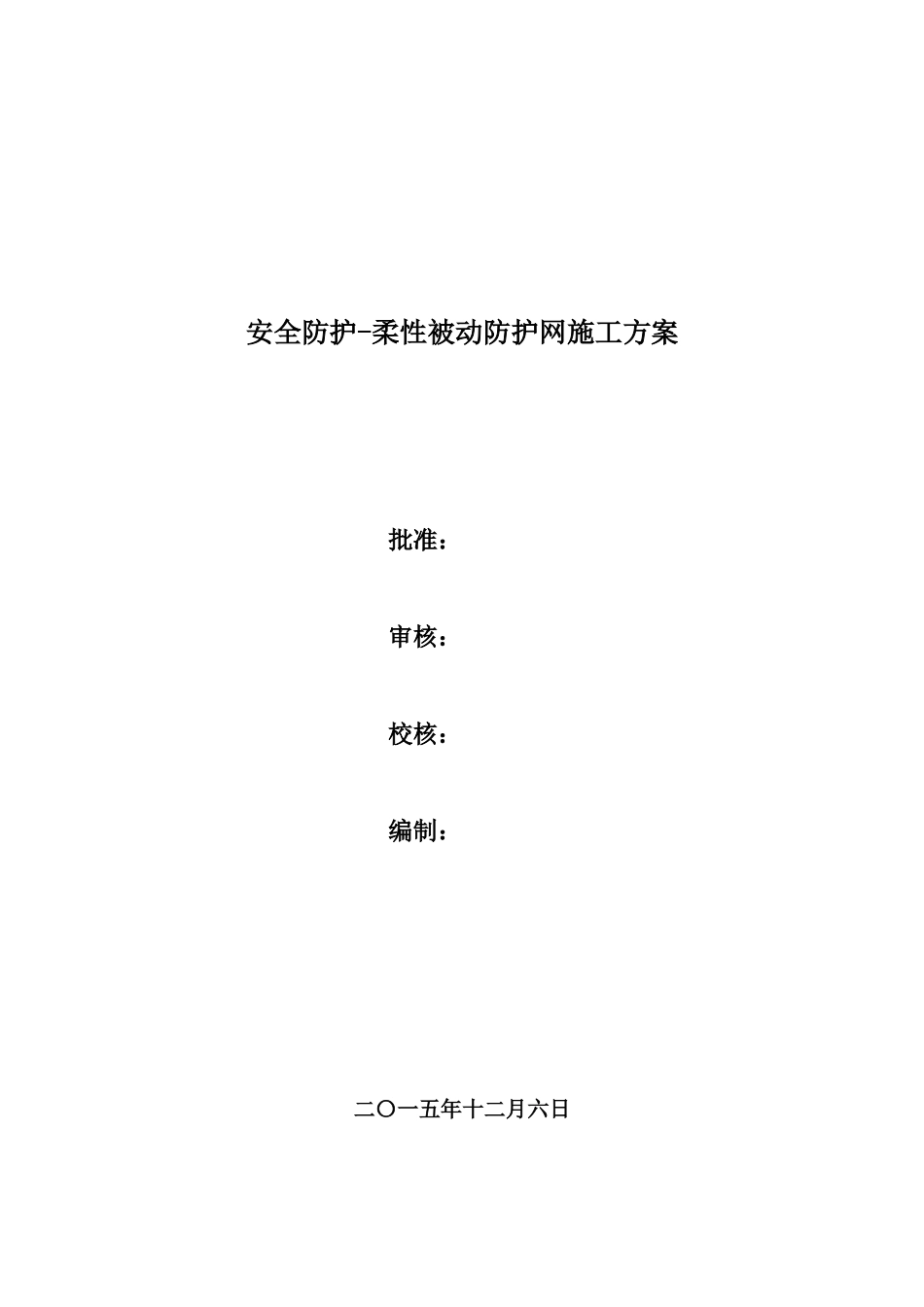

安全防护-柔性被动防护网施工方案批准：审核：校核：编制：二〇一五年十二月六日柔性被动柔性防护网施工措施一、概述为了防止XXX主墩、过渡墩桩基及承台施工时边坡上方滚石，同时为了防止XXX出口拌合站正常使用时边坡上方滚石，对下方施工人员、设备及确保后期施工有序运行的安全，经过我单位现场查看，建议在XXX下方30米位置处设置一道长约180米高5米的柔性被动防护网（RX-075型），在XXX出口拌合站上方设置一道长约95.5米高5米的柔性被动防护网（RX-075型）。二、被动柔性网特点边坡柔性防护网以高强度柔性网作为主要构成部分，并以覆盖（主动防护）和拦截（被动防护）两大基本类型来防治各种斜坡坡面地质灾害和雪崩，岸坡冲刷，爆破飞石，坠物等危害的柔性安全防护系统。其中被动防护系统是由钢丝绳网、高强度铁丝格栅网、锚杆、工字钢柱、上下拉锚绳、减压环、底座及上下支撑绳等部件构成。主要设置于斜坡上一定位置，用于拦截斜坡上的滚落物以避免其破坏拟保护的对象，因此也称为拦石网。系统由钢柱和钢绳网联结组合构成一个整体，对所防护的区域形成坡面防护。当柔性网承受巨大冲量的时候，由于延长了作用时间，增大网点受力面积；同时，在局部受力时又整体承载，避免了局部集中受力而发生破坏。三、被动柔性网施工工艺流程被动防护网施工工艺流程框图1、进行现场勘查，确定施工线路与施工顺序；2、清除或就地临时处理坡面防护区域内的浮土及浮石；3、首先放线测量确定锚杆及基座位置；然后进行基坑开挖与混凝土灌注(土质地层)及钻凿锚杆孔并清孔；4、安装程序为：基座及锚杆安装→钢柱及拉锚绳安装与调试→支撑绳安装与调试→钢绳网的铺挂与缝合→格栅网的铺挂。四、施工工序基础处理钢结构制作施工准备基础砼浇筑钢结构安装挂网防护网片加固1、现场踏勘，确定防护范围，清除防护区域内的浮石、浮土2、放线，对钢柱和锚杆基础进行测量定位3、基座锚固（1）基坑开挖，尺寸80×80×深80cm，采用人工开挖，禁止爆破作业。钢丝绳锚杆基坑尺寸100×180×深≥180cm，（2）放置钢筋笼（Φ16钢筋制作）及地脚螺栓锚杆（Φ22钢筋），灌注基础C20砼。预埋钢丝绳锚杆并灌注基础砼。（3）安装基座，将基座套入地脚螺栓并用螺帽拧紧。4、钢柱及上拉锚绳安装（1）将钢柱顺坡向向上放置并使用钢柱底部位于基座处。（2）将上拉锚绳的减压环（GS-8001型）挂于钢柱顶端挂座上，然后将拉锚绳的另一端与对应的上拉锚杆环套连接并用绳卡暂时固定（设置中间加固和下拉绳时，同上拉锚绳一起安装或待上拉锚绳安装好后再安装均可）。（3）将钢柱缓慢抬起并对准基座，然后将钢柱底部插入基座中，最后插入连接螺杆并拧紧。（4）通过上拉锚绳来按设计方位调整好钢柱的方位，拉紧上拉锚绳并用绳卡固定。5、侧拉锚绳安装安装方法同上拉锚绳，上拉锚绳安装完毕后，进行侧拉锚绳的安装。6、上下支撑绳安装（1）将第一根上支撑绳的减压环暂时固定于端柱（分段安装时为每一段的起始钢柱）的底部，然后沿平行于系统走向上调直支撑绳，并放置于基座的下侧，并将减压环调节就位（距钢柱约50cm，同一根支撑绳上每一跨的减压环相对于钢柱对称布置），然后将支撑绳挂于终端钢柱顶部的挂座上。（2）在第二根钢柱处，用绳卡将支撑绳固定于挂座的外侧（此时仅用30%标准紧固力）；在第三根钢柱处，将支撑绳放在挂座内侧；如此相间安装支撑绳在基座挂座的外侧和内侧，直到本段最后一根钢柱并向下绕至该钢柱基座的挂座上，再用绳卡暂时固定。（3）再次调整减压环位置，当确信减压环全部正确就位后拉紧支撑绳并用绳卡固定。（4）第二根上支撑绳与第一根的安装方法相同，只不过是从第一根支撑绳的最后一根钢柱向第一根钢柱的方向反向安装而已，且减压环位于同一跨的另侧。（5）在距减压环40cm处用一个绳卡将两根上部支撑绳相互联结（仅用30%的紧固力），在同一挂座处形成内侧和外侧两根交错的双支撑绳结构。7、钢绳网安装（1）将钢绳网按组编号，并在钢柱之间按照对应的位置展开。（2）用一根多余的起吊钢绳穿过钢绳网上缘网孔（同一跨内两张网同时起吊），一端固定在一根临近钢柱的顶端，另一端通过另一根钢柱挂座绕到其基座...
