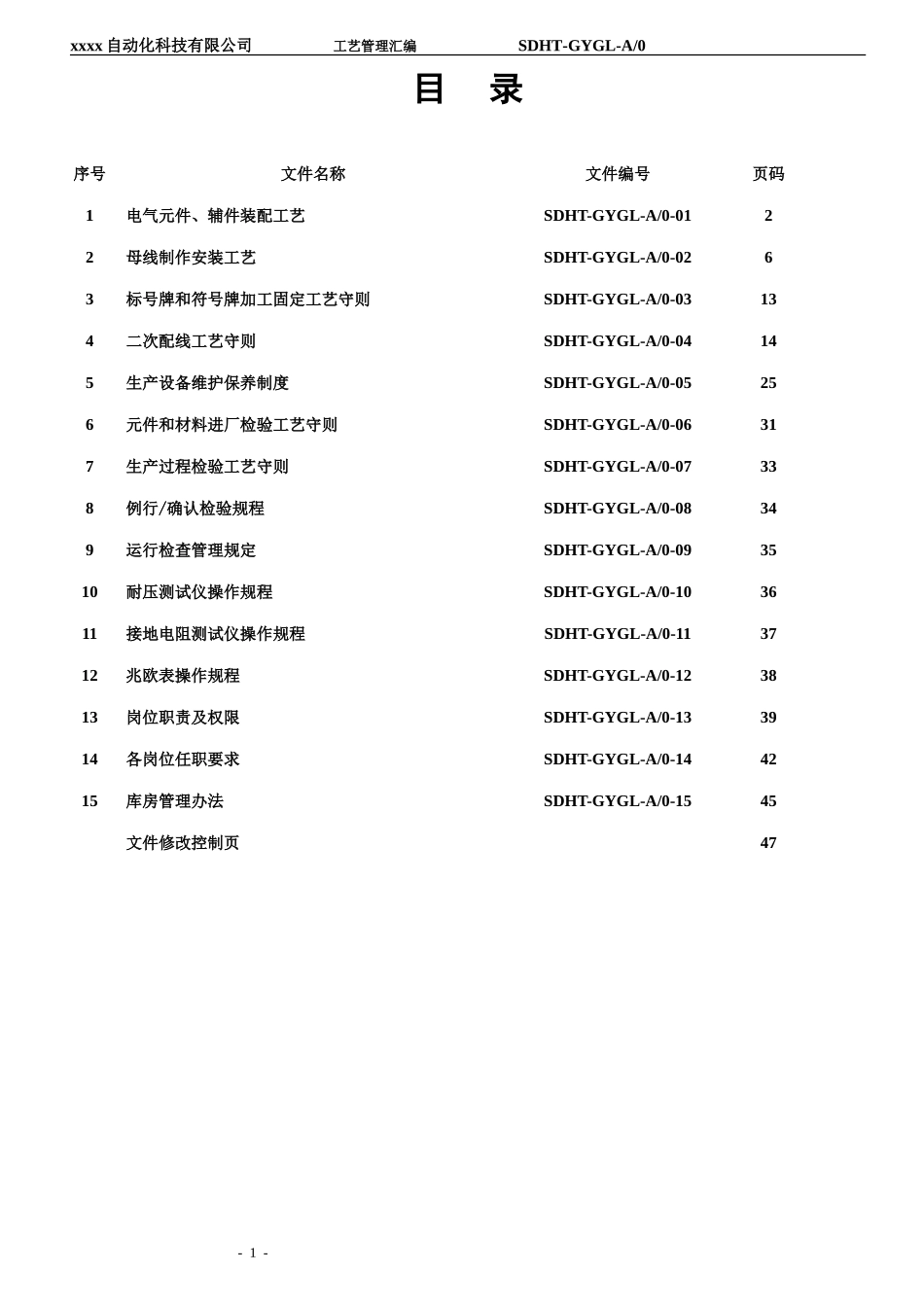

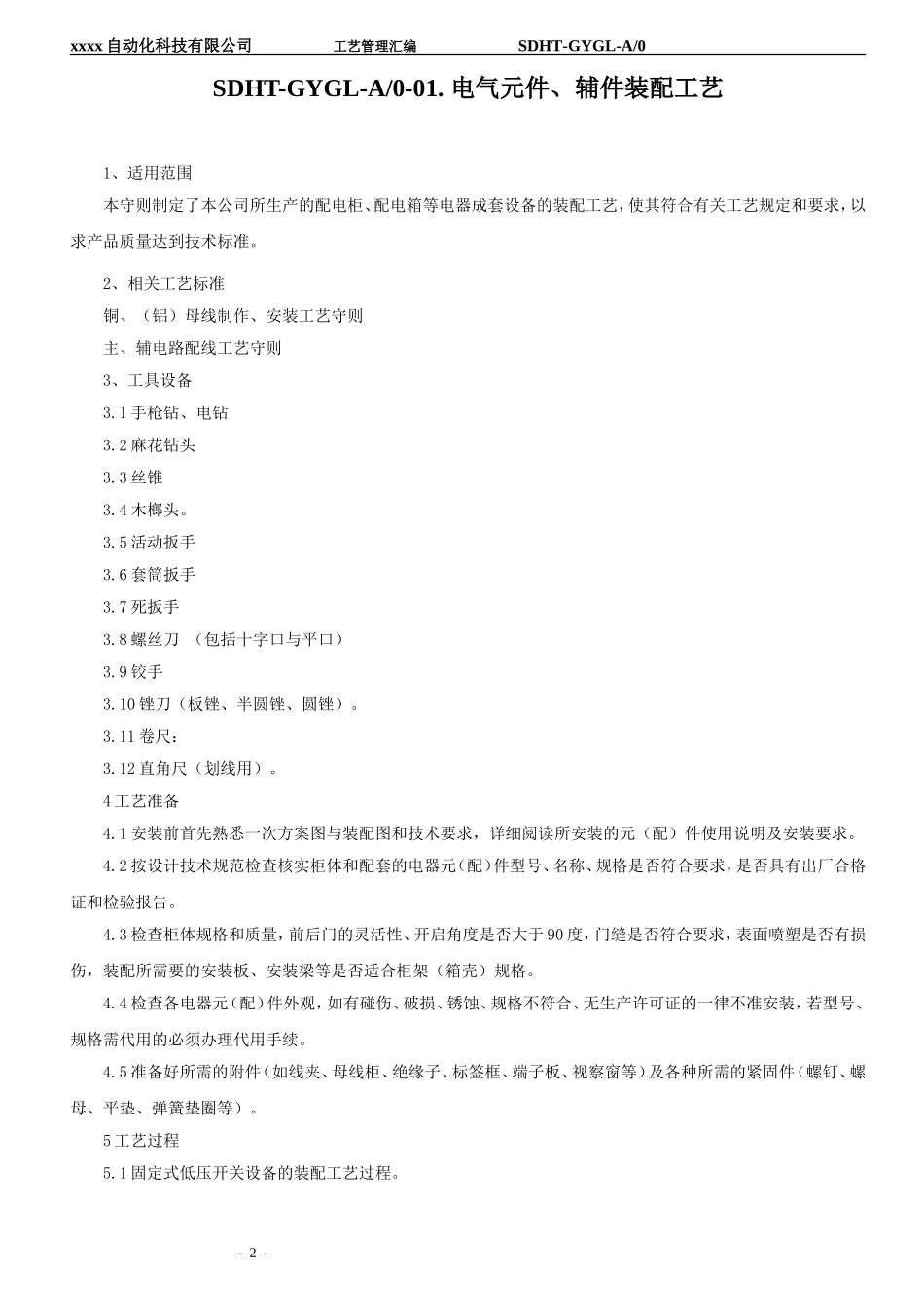

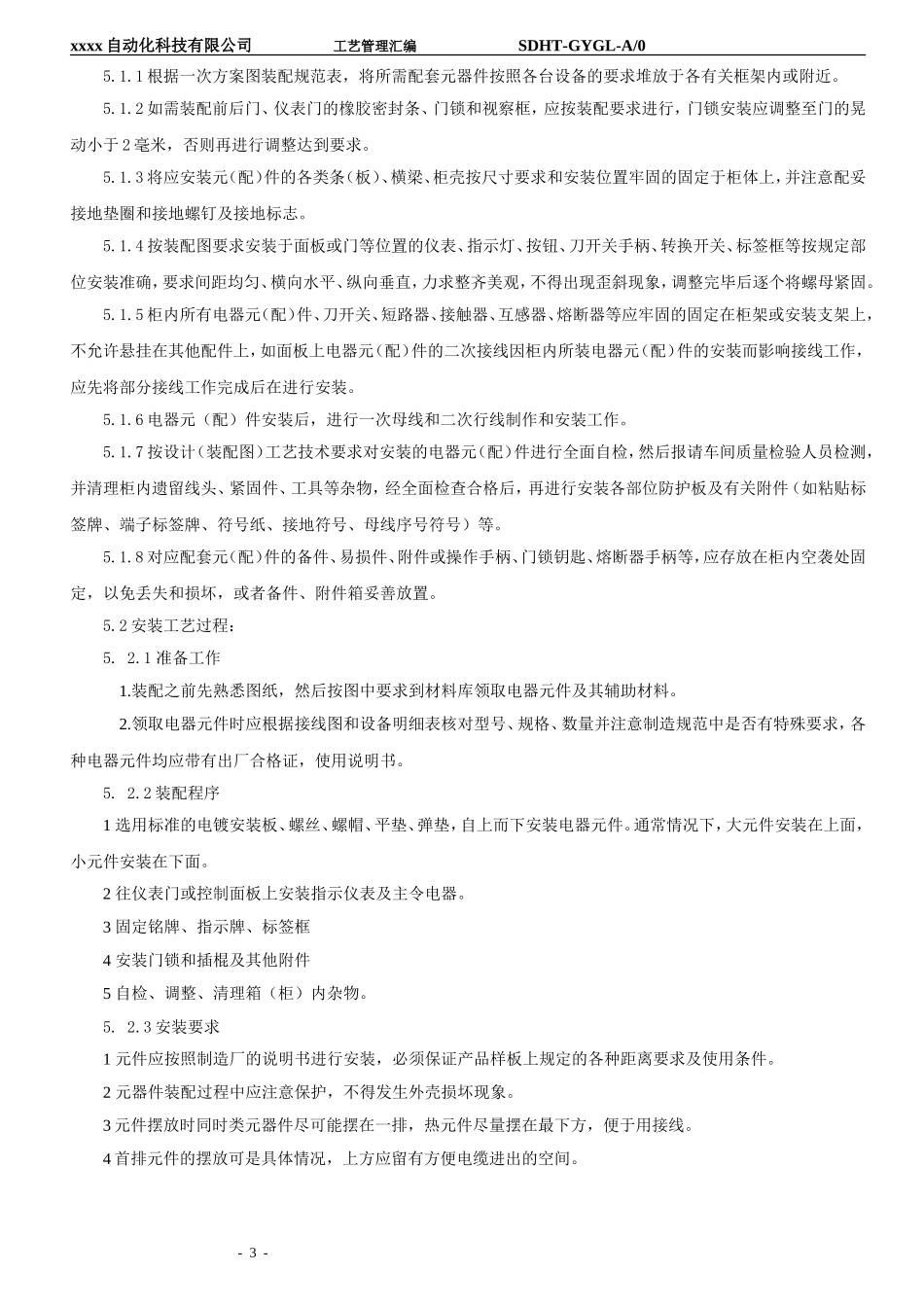

xxxx自动化科技有限公司工艺管理汇编SDHT-GYGL-A/0目录序号文件名称文件编号页码1电气元件、辅件装配工艺SDHT-GYGL-A/0-0122母线制作安装工艺SDHT-GYGL-A/0-0263标号牌和符号牌加工固定工艺守则SDHT-GYGL-A/0-03134二次配线工艺守则SDHT-GYGL-A/0-04145生产设备维护保养制度SDHT-GYGL-A/0-05256元件和材料进厂检验工艺守则SDHT-GYGL-A/0-06317生产过程检验工艺守则SDHT-GYGL-A/0-07338例行/确认检验规程SDHT-GYGL-A/0-08349运行检查管理规定SDHT-GYGL-A/0-093510耐压测试仪操作规程SDHT-GYGL-A/0-103611接地电阻测试仪操作规程SDHT-GYGL-A/0-113712兆欧表操作规程SDHT-GYGL-A/0-123813岗位职责及权限SDHT-GYGL-A/0-133914各岗位任职要求SDHT-GYGL-A/0-144215库房管理办法SDHT-GYGL-A/0-1545文件修改控制页47-1-xxxx自动化科技有限公司工艺管理汇编SDHT-GYGL-A/0SDHT-GYGL-A/0-01.电气元件、辅件装配工艺1、适用范围本守则制定了本公司所生产的配电柜、配电箱等电器成套设备的装配工艺，使其符合有关工艺规定和要求，以求产品质量达到技术标准。2、相关工艺标准铜、（铝）母线制作、安装工艺守则主、辅电路配线工艺守则3、工具设备3.1手枪钻、电钻3.2麻花钻头3.3丝锥3.4木榔头。3.5活动扳手3.6套筒扳手3.7死扳手3.8螺丝刀（包括十字口与平口）3.9铰手3.10锉刀（板锉、半圆锉、圆锉）。3.11卷尺：3.12直角尺（划线用）。4工艺准备4.1安装前首先熟悉一次方案图与装配图和技术要求，详细阅读所安装的元（配）件使用说明及安装要求。4.2按设计技术规范检查核实柜体和配套的电器元（配）件型号、名称、规格是否符合要求，是否具有出厂合格证和检验报告。4.3检查柜体规格和质量，前后门的灵活性、开启角度是否大于90度，门缝是否符合要求，表面喷塑是否有损伤，装配所需要的安装板、安装梁等是否适合柜架（箱壳）规格。4.4检查各电器元（配）件外观，如有碰伤、破损、锈蚀、规格不符合、无生产许可证的一律不准安装，若型号、规格需代用的必须办理代用手续。4.5准备好所需的附件（如线夹、母线柜、绝缘子、标签框、端子板、视察窗等）及各种所需的紧固件（螺钉、螺母、平垫、弹簧垫圈等）。5工艺过程5.1固定式低压开关设备的装配工艺过程。-2-xxxx自动化科技有限公司工艺管理汇编SDHT-GYGL-A/05.1.1根据一次方案图装配规范表，将所需配套元器件按照各台设备的要求堆放于各有关框架内或附近。5.1.2如需装配前后门、仪表门的橡胶密封条、门锁和视察框，应按装配要求进行，门锁安装应调整至门的晃动小于2毫米，否则再进行调整达到要求。5.1.3将应安装元（配）件的各类条（板）、横梁、柜壳按尺寸要求和安装位置牢固的固定于柜体上，并注意配妥接地垫圈和接地螺钉及接地标志。5.1.4按装配图要求安装于面板或门等位置的仪表、指示灯、按钮、刀开关手柄、转换开关、标签框等按规定部位安装准确，要求间距均匀、横向水平、纵向垂直，力求整齐美观，不得出现歪斜现象，调整完毕后逐个将螺母紧固。5.1.5柜内所有电器元（配）件、刀开关、短路器、接触器、互感器、熔断器等应牢固的固定在柜架或安装支架上，不允许悬挂在其他配件上，如面板上电器元（配）件的二次接线因柜内所装电器元（配）件的安装而影响接线工作，应先将部分接线工作完成后在进行安装。5.1.6电器元（配）件安装后，进行一次母线和二次行线制作和安装工作。5.1.7按设计（装配图）工艺技术要求对安装的电器元（配）件进行全面自检，然后报请车间质量检验人员检测，并清理柜内遗留线头、紧固件、工具等杂物，经全面检查合格后，再进行安装各部位防护板及有关附件（如粘贴标签牌、端子标签牌、符号纸、接地符号、母线序号符号）等。5.1.8对应配套元（配）件的备件、易损件、附件或操作手柄、门锁钥匙、熔断器手柄等，应存放在柜内空袭处固定，以免丢失和损坏，或者备件、附件箱妥善放置。5.2安装工艺过程：5.2.1准备工作1.装配之前先熟悉图纸，然后按图中要求到材料库领取电器元件及其辅助材料。2.领取电器元件时应根据接线图和设备明细表核对型号、规格、数量并注意制造规范中是否有特殊要求，各种电器元件均应带有出厂合格证，使用...
